nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .4 .6 Alarm Panel
Diese Anzeige erscheint nur, wenn Sie sie in der Anzeigekonfiguration (
) freigegeben haben. Der
Alarm Panel Modus zeigt Ihnen den aktuellen Wert und Alarmstatus für jeden in der Trend Gruppe freigegebe-
nen Kanal. Der Status wird auf zwei Arten dargestellt: durch die Farbe im Balken und durch die Alarm Status-
anzeigen.

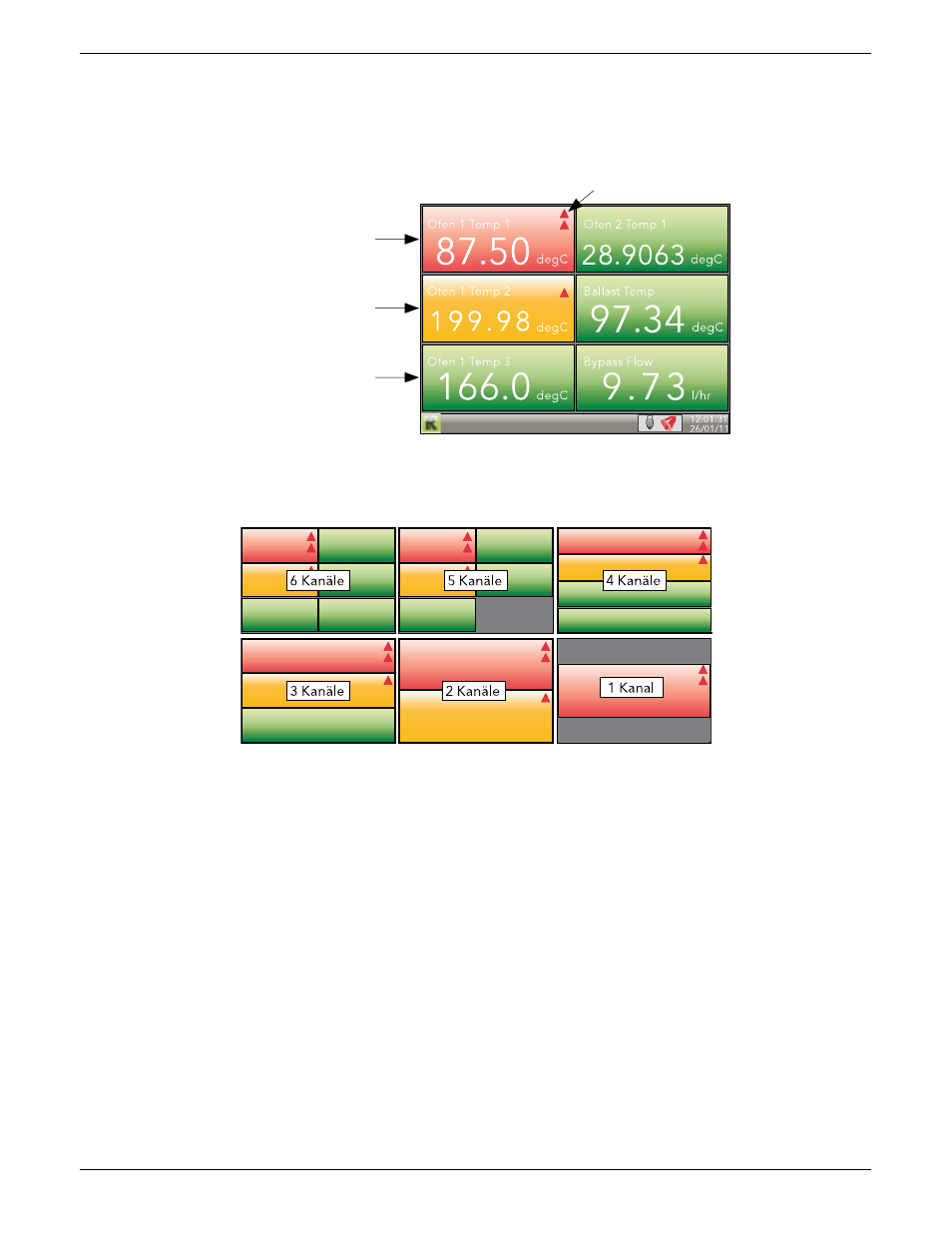

Abbildung 3.4.6a Alarm Panel (sechs Kanäle)
Die obige Darstellung zeigt ein Beispiel mit sechs für den Trend konfigurierten Kanälen. In der folgenden Ab-
bildung sehen Sie die Darstellung mit weniger Kanälen.
Rot Balken
Alarm 2 ist aktiv oder Alarm 1 und
2 sind aktiv
Orangener Balken
Alarm 1 ist für diesen Kanal aktiv,
Alarm 2 nicht.
Grüner Balken
Keiner der Alarme ist für diesen
Kanal aktiv.
Alarmtyp Anzeige (
Abbildung 3.4.6b Alarm Panel Darstellung verschiedener Kanalanzahlen
