Carbolite nanodac - Handbuch (Seite 75)

HA030554GER
Ausgabe 7 Nov 12 Seite 63
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .1 .5 Upgrade
ACHTUNG
1. Das Gerät darf nicht von der Stromversorgung getrennt werden, solange ein Upgrade läuft, da das
Gerät sonst dauerhaft beschädigt wird.
2. Bei einem USB Upgrade dürfen Sie den USB Speicherstick nicht vom Gerät trennen, solange ein
Upgrade läuft, da das Gerät sonst dauerhaft beschädigt wird.
Sie können die Firmware des Geräts entweder über einen Speicherstick im USB Port auf der Rückseite des Ge-
räts oder per FTP Übermittlung von einem Host Computer aus aktualisieren. Firmware Upgrade-Dateien wer-
den vom Hersteller des Schreibers heruntergeladen und per Speicherstick oder FTP auf das Gerät übertragen.
Splash Screens werden vom Benutzer erstellt und über einen Speicherstick übertragen. Nach einem Upgrade
oder einem Splash-Screen-Wechsel startet das Gerät automatisch neu.

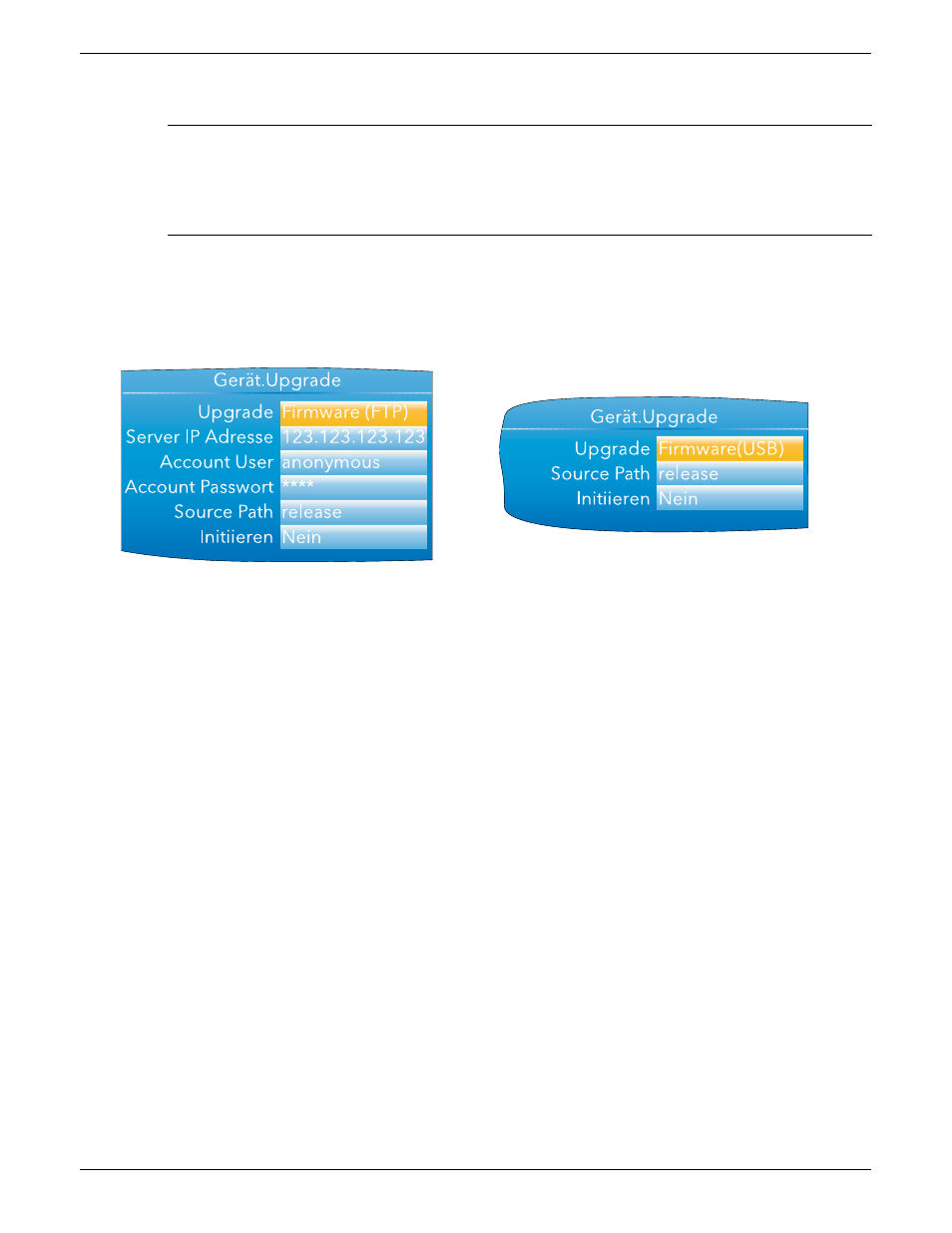

Abbildung 4.1.5 Typische Upgrade Menüs
Upgrade Wählen Sie „Firmware (USB)“, „Firmware (FTP)“, „Bootrom (USB)“ oder „Splash (USB)“ als
Quelle für das Upgrade.
Server IP Adresse Nur bei „Upgrade“ = „Firmware (FTP)“; dieses Feld muss die IP Adresse des PCs enthalten,
der die Upgrade Datei bereitstellt.
Account User Nur bei „Typ“ = „Firmware (FTP)“; der im Host FTP Server eingerichtete Benutzername
Account Passwort Nur bei „Typ“ = „Firmware (FTP)“; das im Host FTP Server eingerichtete Passwort
Source Path
Der Name des Verzeichnisses, aus dem die Upgrade Datei gelesen werden soll. Dies ist nur
der Name des Verzeichnisses, ohne jegliche Pfad-Elemente (z. B. „/“), sofern der Pfad nicht
„release/upgrade/files“ ist.
Initiieren Wählen Sie „Ja“, um das Upgrade zu starten.
KUNDENSPEZIFISCHE EINSTELLUNG DES SPLASH-SCREENS
Über „Splash (USB)“ können Sie ein neues Bild für den Splash-Screen auswählen (d. h. für das Fenster, das
beim Hochfahren oder beim Neustart erscheint). Stellen Sie „Initiieren“ auf „Ja“, sucht das Gerät in der USB-
Vorrichtung nach einer Datei namens „splash.bmp“ im Ordner „Release“. Wird eine solche Datei gefunden,
wird sie geladen, und das Gerät startet mit dem neuen Bild als Splash-Screen neu. Wird keine Datei gefunden,
wird die Aufforderung ignoriert. Falls das Bild nicht dem richtigen Typ oder der richtigen Größe entspricht,
startet das Gerät mit dem vom System vorgegebenen Splash-Screen neu.
Der Original Splash-Screen ist Teil der „Tools“-DVD. Sie können ihn also bei Bedarf wiederherstellen.
Regeln:
1. Diese Funktion steht nur bei Bootrom-Versionen ab 2.0 zur Verfügung.
2. Die Datei muss sich in einem Ordner namens „Release“ befinden und „splash.bmp“ heißen.
3. Das Bild muss 320 x 240 mit einer Auflösung von 24 Bit sein.
4. Das Bild muss im Bitmap-Format (mit Suffix .bmp) sein.
5. Das Bild darf nicht größer als 256 kB sein.
