nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .8 .5 Verknüpfen des Programmgebers mit einem Regelkreis
Im Folgenden sehen Sie ein paar Beispiele, wie Sie den Programmgeber mit einem Regelkreis verknüpfen kön-
nen (Soft Wiring), damit der Programmgeber Zugriff auf den SP und den PV des Regelkreises hat. Die Beispiele
sind iTools (
) entnommen. Sie können die Verknüpfungen aber auch über User Wiring (
ausführen.

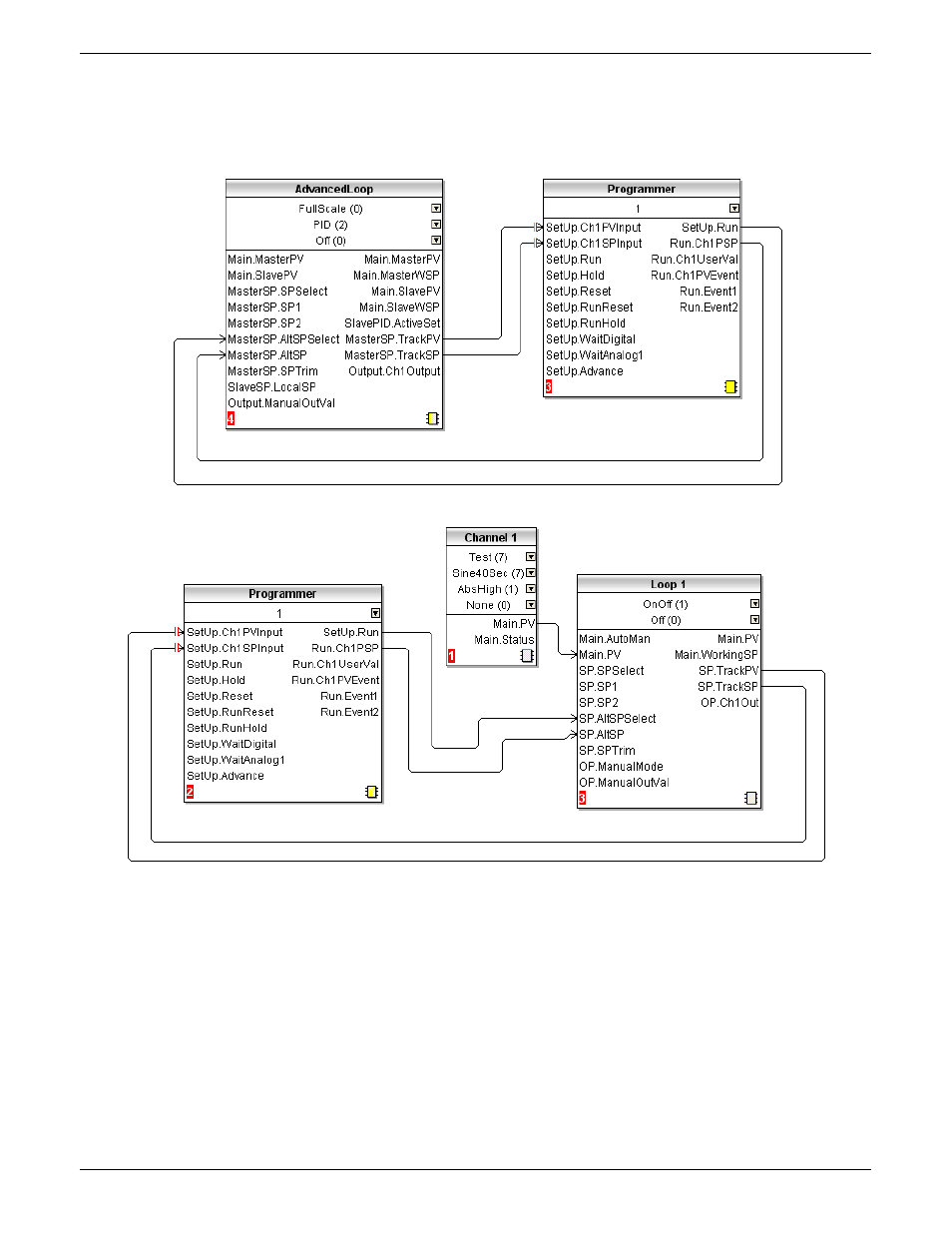

Abbildung 4.8.5a Basisverknüpfung Kaskade zu Programmgeber
Abbildung 4.8.5b Basisverknüpfung Programmgeber zu Regelkreis
