nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
B2 .4 .7 MANUELLE OPTIMIERUNG (Fortsetzung)

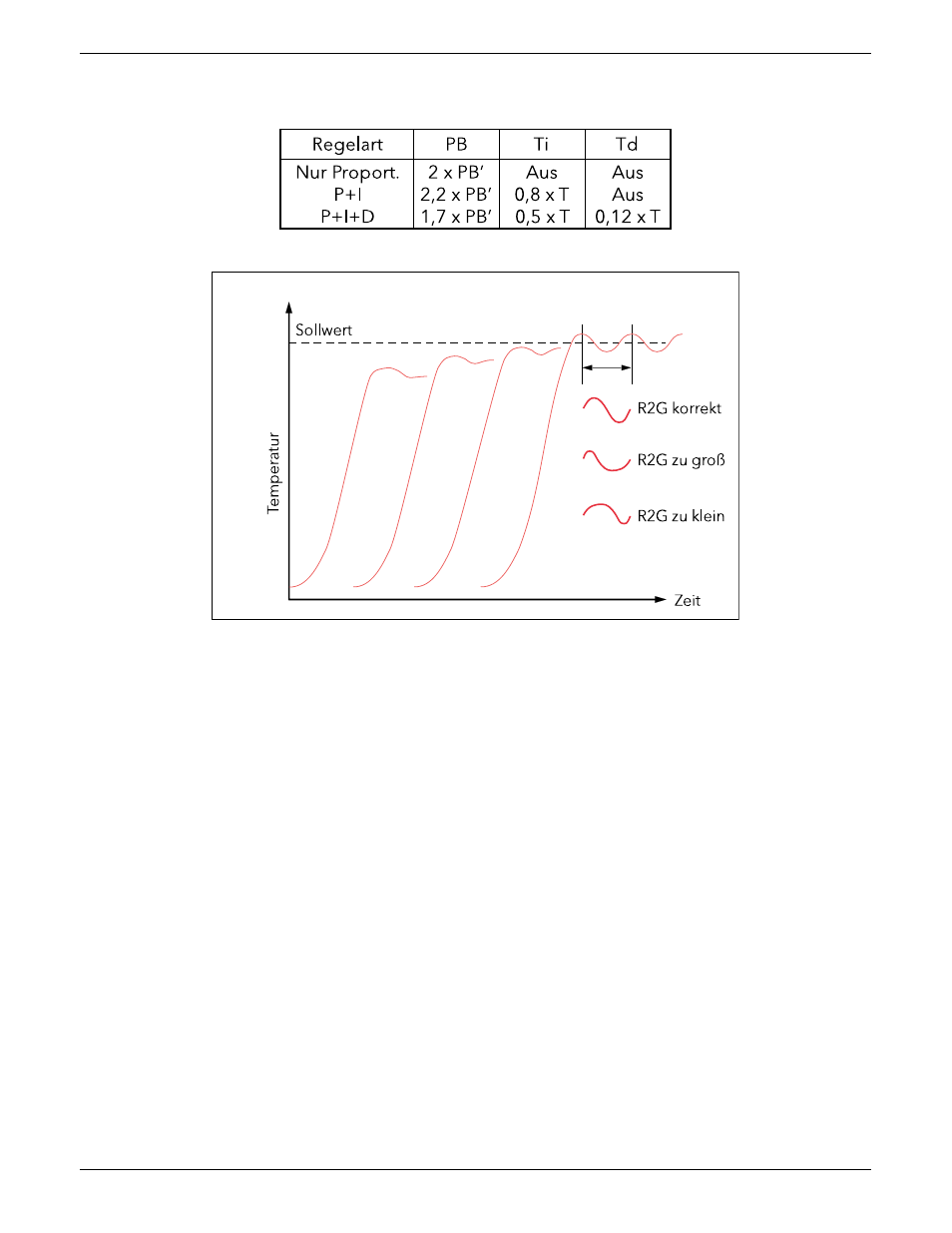

Tabelle B2.4.7 Berechnung der Parameterwerte
Abbildung B2.4.7a Relative Kühlverstärkung
CUTBACKWERTE
Geben Sie die aus Tabelle B2.4.7 oben berechneten PID Werte ein, bevor die Cutbackwerte eingestellt werden.
Durch das oben aufgeführte Verfahren werden die Parameter für eine optimale Steady State Regelung einge-
stellt. Treten unzulässige Über- oder Unterschwinger beim Hochfahren oder große Sprünge im PV auf, sollten
Sie die Cutback Parameter wie folgt manuell einstellen:
1. Stellen Sie die Cutbackwerte zunächst auf eine Proportionalbandbreite, umgerechnet in Anzeigeeinhei-
ten. Hierzu können Sie den im Parameter „PB“ hinterlegten Wert in Prozent nehmen und in die folgende
Formel eingeben
PB/100 x Reglerbereich = Cutback Hoch und Cutback Tief
Wenn beispielsweise PB = 10% und der Reglerbereich 0 bis 1200 °C ist, dann ist
Cutback Hoch = Cutback Tief = 10/100 x 1200 = 120
2. Falls nach der korrekten Einstellung der PID Werte ein Überschwingen zu beobachten ist, erhöhen Sie
den CBL Wert um den Wert des Überschwingens in Anzeigeeinheiten. Falls ein Unterschwingen zu
beobachten ist, verringern Sie den CBH Wert um den Wert des Unterschwingens in Anzeigeeinheiten.
