nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 18
HA030554GER
Ausgabe 7 Nov 12
3 .3 .3 GEHE ZU ANSICHT (Fortsetzung)

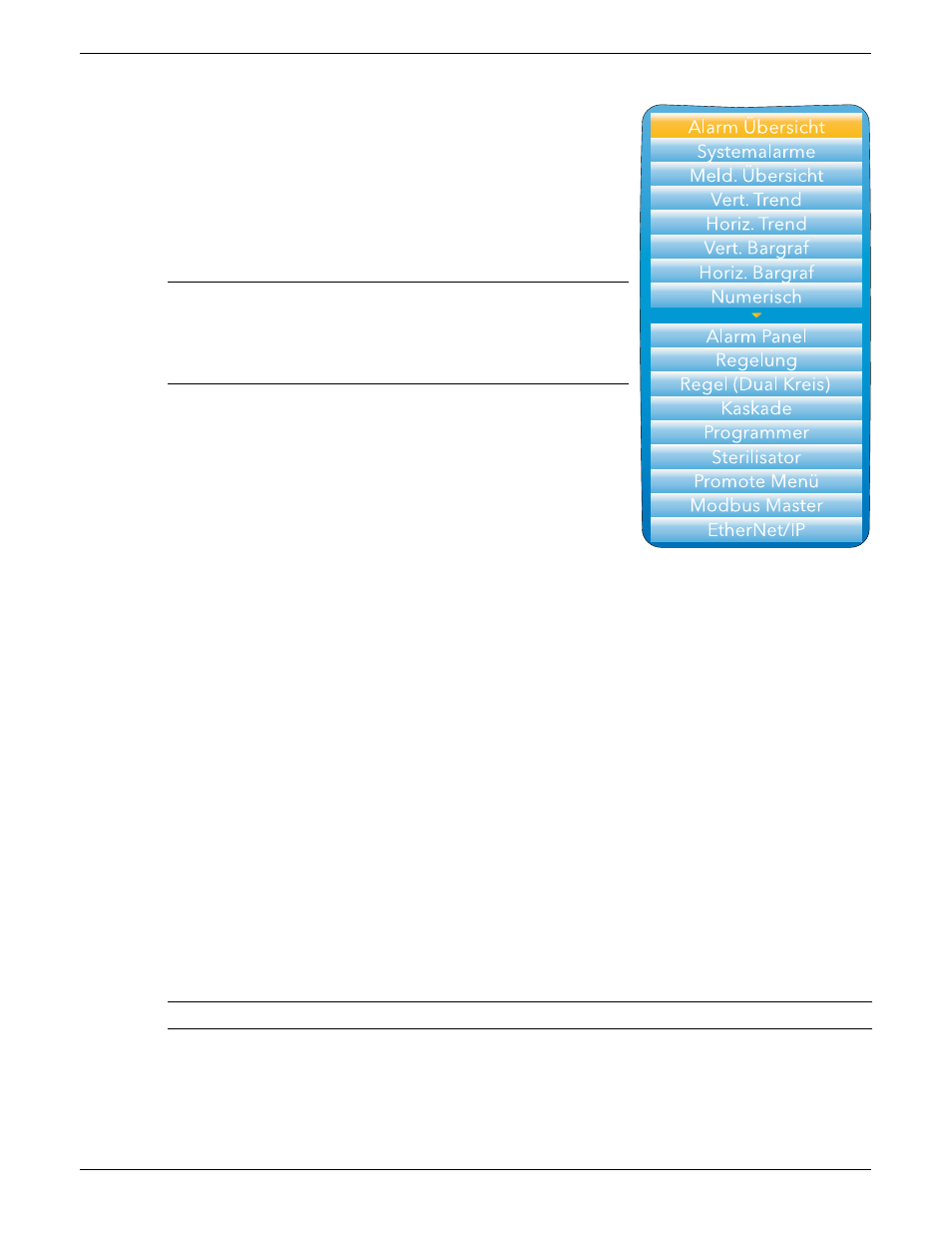

AUSWAHL ANZEIGEMODUS
Wählen Sie mithilfe der Mehr/Weniger Tasten den gewünschten Anzeige-
modus aus. Wenn der gewünschte Anzeigemodus hervorgehoben ist,
verlässt der Schreiber nach Betätigung der Parameter Taste das „Gehe zu
Ansicht“ Menü und zeigt die Kanalwerte im ausgewählten Modus an. Eine
Beschreibung der verschiedenen Anzeigemodi finden Sie in Abschnitt 3.4 .
Alternativ können Sie von jedem Anzeigemodus aus auch die Mehr/We-
niger Tasten betätigen, um die verfügbaren Modi in der in der Abbildung
aufgeführten Reihenfolge durchzugehen.
Anmerkungen:
1. Ist eine Option (z. B. Sterilisator) nicht eingebaut, erscheint
dieser Anzeigemodus nicht in der Liste.
2. Einige der Anzeigemodi müssen Sie erst in der Gerät.Display
Konfiguration ( Abschnitt 4.1.3 ) freigeben.
3 .3 .4 Historie
Diese Option in der obersten Menüebene ermöglicht Ihnen, von der
Echtzeit-Trenddarstellung in den Rückblickmodus zu wechseln, in dem Ka-
nalwerte, Meldungen, Alarmauslöser etc. bis zur letzten größeren Konfigu-
rationsänderung zurückverfolgt werden können. Der Historie Modus wird
in Abschnitt 3.5 näher erläutert.
3 .3 .5 Zy .Pkt-Fenst(Ein/Aus)
Zum Zweck des vorliegenden Dokuments wird der Kanal, dessen Punkt-
Fenster derzeit angezeigt wird und dessen „Stift“-Symbol sichtbar ist, der „aktive“ Kanal genannt.
Der Schreiber geht standardmäßig alle Kanäle in der Anzeige durch, wobei nacheinander jeder Kanal zum
aktiven Kanal wird. Die Option „Zy.Pkt-Fenst“ aus der obersten Menüebene ermöglicht es Ihnen, diese Durch-
laufaktion zu unterbinden, sodass der derzeit aktive Kanal ständig aktiv bleibt, oder bis Sie einen manuellen
Durchlauf mithilfe der Parameter Taste auslösen (oder bis Zy.Pkt-Fenst wieder aktiviert wird).
„Zy.Pkt-Fenst“ können Sie mithilfe der Mehr/Weniger Tasten auswählen. Nach dem Hervorheben können Sie
der Status mithilfe der Parameter Taste von „Ein“ in „Aus“ ändern oder umgekehrt. Bei Betätigung der Bild
Taste erscheint wieder die Trendanzeige.
3 .3 .6 Bediener Anmerk
In diesem Bereich können Sie bis zu zehn Anmerkungen anlegen, wenn Sie als „Ingenieur“ angemeldet sind.
Entweder können Sie hierzu die in Abschnitt 3.6 beschriebenen Texteingabetechniken oder „iTools“ wie in
Kapitel 6 beschrieben verwenden. Betätigen Sie nach der Abmeldung die Parameter Taste, solange eine An-
merkung hervorgehoben ist, erscheint ein Auswahlkästchen, in dem Sie diese Anmerkung entweder an das
Diagramm senden oder eine individuelle Anmerkung verfassen können.
INDIVIDUELLE ANMERKUNG
Die individuelle Anmerkung wird mithilfe der in Abschnitt 3.6 beschriebenen Texteingabetechniken verfasst.
Sobald die Anmerkung fertig ist, rufen Sie durch Betätigung der Bild Taste ein Bestätigungsfenster auf. Mithilfe
der Weniger Taste können Sie die Anmerkung mit „Ja“ bestätigen. Drücken Sie dann die Parameter Taste, wird
die Meldung an das Diagramm übermittelt. Diese individuelle Meldung wird nicht zur weiteren Verwendung
gespeichert. Falls sie häufiger gebraucht wird, sollten Sie eine der Bediener-Anmerkungen 1 bis 10 (mit Ingeni-
eur-Zugriffsberechtigung) so konfigurieren, dass sie stattdessen verwendet werden kann.
Anmerkung: Jede Anmerkung kann bis zu 100 Zeichen enthalten.
3 .3 .7 Archivierung auf Anfrage
Mit der entsprechend hohen Zugriffsberechtigung können Sie hier ausgewählte Teile der Schreiber Historie
entweder auf einem USB Speicherstick (lokale Archivierung) oder auf einem PC (remote Archivierung) spei-
chern. Für die Speicherung auf PC wird das FTP Protokoll verwendet. Die archivierten Daten bleiben im Flash
Speicher des Geräts bestehen. Ist der Flash Speicher voll, werden die ältesten Dateien gelöscht.
Mit den Mehr/Weniger Tasten können Sie die gewünschten Felder aufrufen.
