3 .4 .10 Sterilisator Anzeigemodus
Dieser Anzeigemodus erscheint nur, wenn in Ihrem Gerät die Option Sterilisator vorhanden ist und Sie die
entsprechende Anzeige in der Gerät.Display Konfiguration (
) freigegeben haben. Die Parameter
für die Sterilisator Konfiguration finden Sie in
beschrieben.

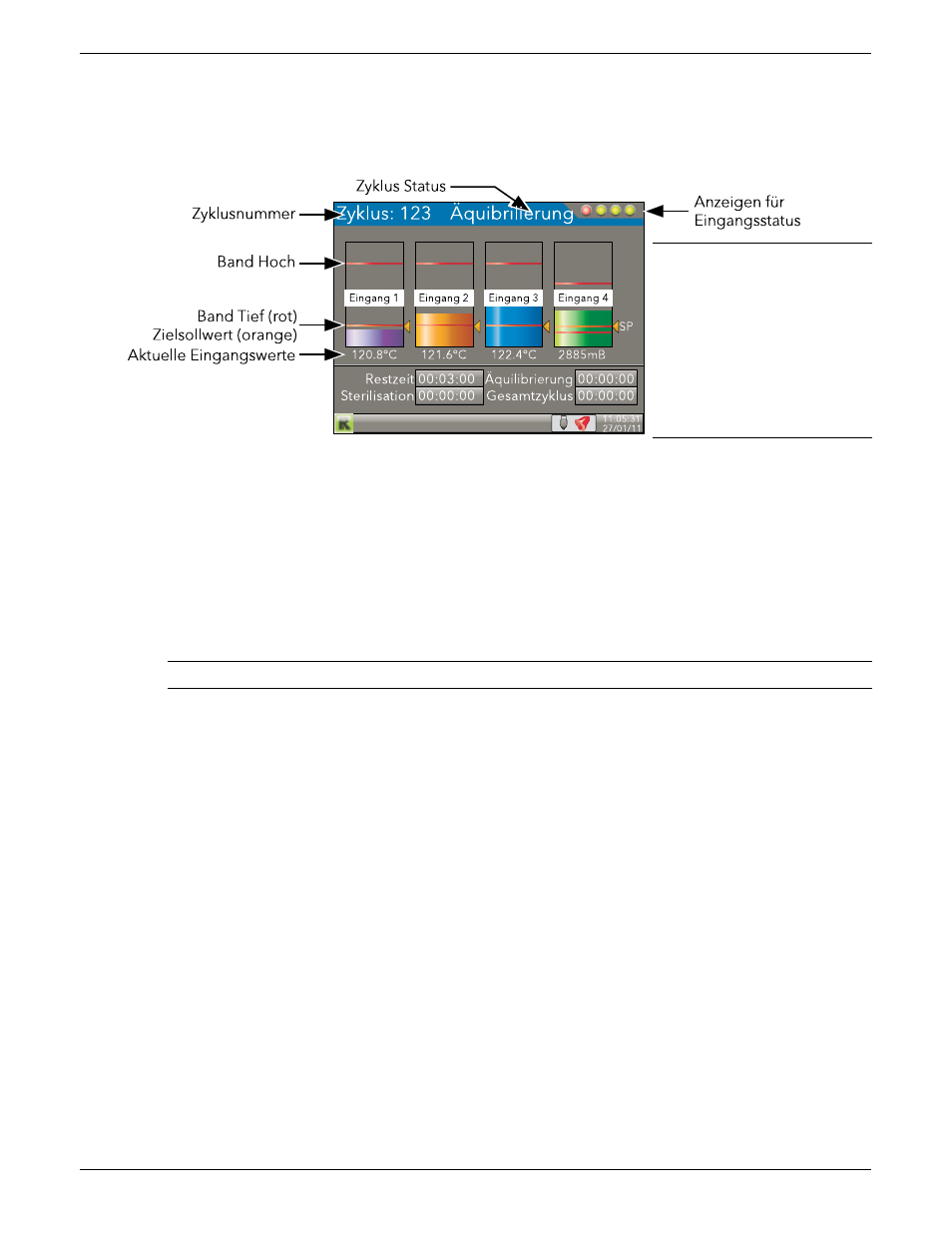

Abbildung 3.4.10a Sterilisator Anzeigemodus (typisch)(vier Eingänge)
ABLAUF
Sie können den Sterilisationszyklus nur starten, wenn sich das Gerät nicht mehr im Konfigurationsmodus (Inge-
nieur) befindet.
Den Zyklus starten Sie, indem Sie den entsprechenden „Start“ Eingang für die Dauer des Zyklus auf „Ja“ setzen.
Der Zyklus wartet (Status „Warten“), bis Eingang 1 den Sollwert erreicht. An diesem Punkt wechselt der Zyklus
in die Äquilibrierungsperiode (Status „Äquilibrierung“) und verbleibt dort, bis alle konfigurierten Eingänge gül-
tig sind. Nun geht der Zyklus in die Sterilisationsperiode über und wartet den Ablauf der Sterilisationszeit ab
(Status „Fertig“). Sobald einer der Eingänge für eine Zeit länger als die konfigurierte „Fehler Haltezeit“ ungültig
wird, wird die Sterilisation abgebrochen und es erscheint der Status „Fehler“.
Anmerkung: Der Zyklus stoppt (Status „Fehler“), wenn Sie die Triggerquelle entfernen.
TERMINOLOGIE
Haltezeit
Bei den meisten Arbeitszyklen muss die Last für eine bestimmte Dauer auf Sterilisations-
bedingung gehalten werden. Diese Zeit wird als Haltezeit bezeichnet.
Äquibrilierzeit
Vor der oben beschriebenen Haltezeit gibt es eine Periode, während der die Sterilisations-
bedingungen in der Kammer vorhanden sind, die Werkstücke jedoch noch nicht
durchgängig die erforderliche Temperatur erreicht haben. Als Äquilibrierzeit wird die Zeit
bezeichnet, die zwischen dem Erreichen der Sterilisationstemperatur in der Kammer und
dem Erreichen der Sterilisationstemperatur in allen Teilen der Werkstücke liegt.
Band
Bei Dampf- und Heißluftsterilisatoren wird die Sterilisationsbedingung durch ein Sterilisa-
tionstemperaturband bestimmt, das durch die minimal zulässige (bekannt als Sterilisati-
onstemperatur) und die maximal zulässige Temperatur definiert wird. Dieses Sterilisations-
temperaturband wird normalerweise für jeden Sterilisatortyp aufgeführt.
ANZEIGEN
In der rechten oberen Ecke des Bildschirms sehen Sie vier Statusanzeigen, eine für jeden Eingang. Während der
Äquilibrierung blinken die Anzeigen für Eingänge, die noch nicht ihren Zielsollwert erreicht haben, rot. Ist der
Zielsollwert erreicht, wechselt die Anzeige auf grün und bleibt grün, auch wenn der Eingangswert den Band
Hoch Wert überschreitet. Die Anzeige wechselt wieder auf rot, wenn der Eingang unter* den Zielsollwert fällt.
Während der Sterilisation wechselt die Anzeige für einen Eingang auf rot, wenn dieser - länger als unter „Feh-
ler Haltezeit“ definiert - über Band Hoch steigt oder unter den Sollwert fällt*.
Die Anzeigen für mit „Aus“ konfigurierte Eingänge bleiben schwarz.
* „über den Zielsollwert steigt“ für die Eingangsarten „Druck negativ“ und „Luft negativ“.
Anmerkung:
Haben Sie in der
einen Eingang mit
“Aus” konfiguriert, erscheint
dieser nicht in der Anzeige. Die
vorhandenen Eingänge werden
über die Breite verteilt.
Die Eingangsstatus Anzeigen
sind für ausgeschaltete Eingänge
schwarz.
