3 .3 .3 GEHE ZU ANSICHT (Fortsetzung)

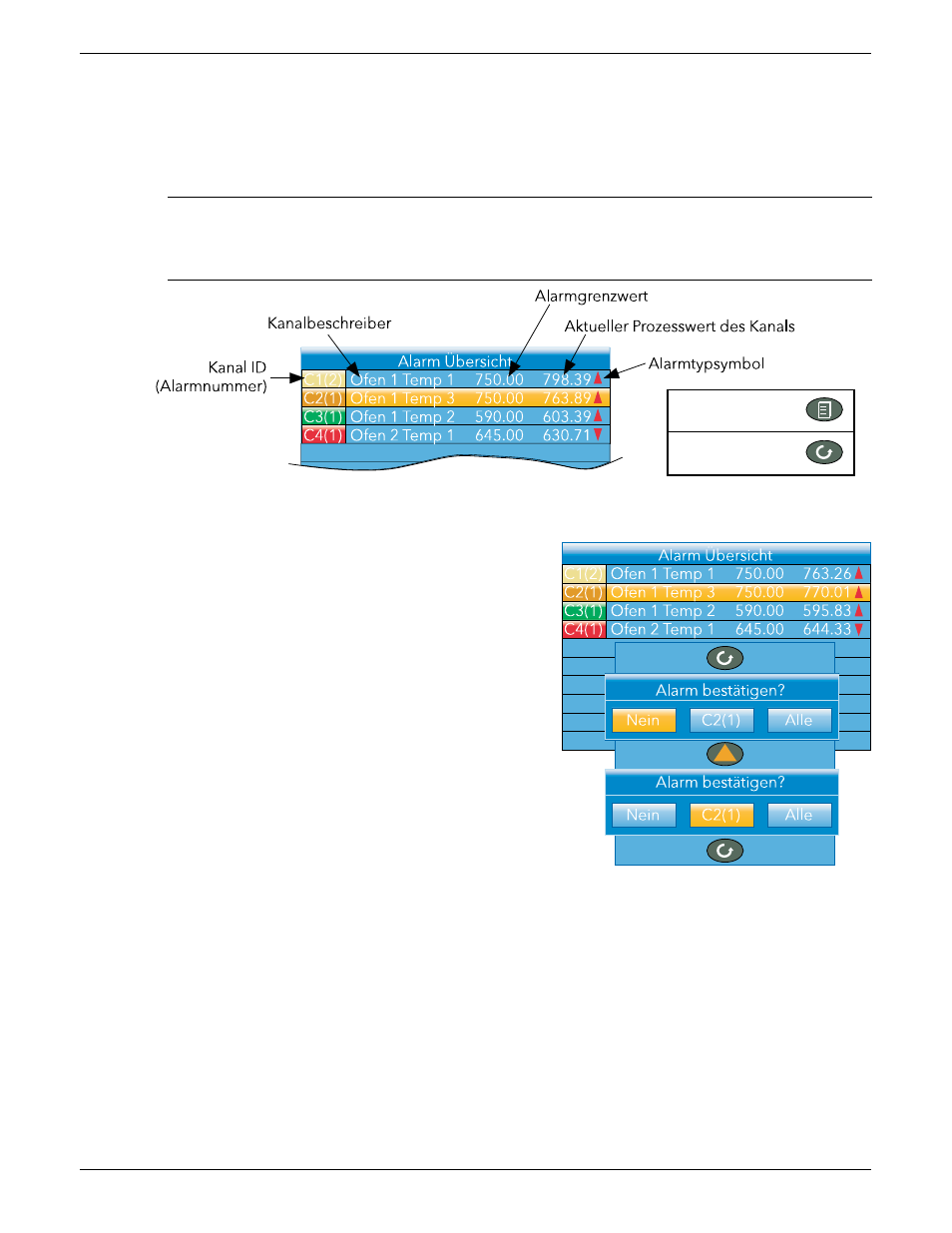

ALARM ÜBERSICHT
Für jeden aktiven Alarm zeigt diese Seite die Kanal-ID mit der Alarmnummer (z. B. C1(2) = Kanal 1; Alarm 2),
den Kanalbeschreiber, den Alarmgrenzwert, den aktuellen Prozesswert und ein Alarmtypsymbol.
Zur obersten Menüebene kommen Sie zurück, indem Sie die Bild Taste betätigen.
Anmerkungen:
1. Die Hintergrundfarbe der Kanal-ID ist die gleiche wie die für den Kanal ausgewählte.
2. Ist der Kanal-ID ein „C“ vorangestellt, handelt es sich um einen Messkanal. Ist ein „V“ vorangestellt,
handelt es sich um einen virtuellen Kanal (d. h. ein Summierer-, Zähler- oder Mathematikkanal)
Abbildung 3.3.3b Alarm Übersichtseite mit Bestätigungsanzeige
ALARMBESTÄTIGUNG
Um in dieser Ansicht einen Alarm zu bestätigen:
1. Wählen Sie mithilfe der Mehr/Weniger Tasten den ge-
wünschten Alarm aus.
2. Betätigen Sie die Parameter Taste. Es erscheint das Fenster
„Alarm bestätigen?“.
3. Mithilfe der Mehr Taste wählen Sie das relevante Feld aus
(in diesem Beispiel C2(1)) oder „Alle“, falls alle Alarme be-
stätigt werden sollen.
4. Betätigen Sie die Parameter Taste, um den Vorgang zu be-
stätigen. Falls der Alarm nicht reagiert, kann dies dadurch
bedingt sein, dass er als manueller Alarm konfiguriert wur-
de und der Auslöser noch nicht wieder in einen „sicheren“
(Nicht-Alarm-) Zustand zurückgekehrt ist, oder dass sich
das Gerät im nichtangemeldeten Zustand befindet.
SYSTEMALARME
Betätigen Sie die Parameter Taste während das Feld „Systemalarme“ hervorgehoben ist, wird eine Liste aller
derzeitig aktiven Systemalarme angezeigt. In
finden Sie eine Liste von Systemalarmen und ihren
Bedeutungen. Um zur obersten Menüebene zurückzukehren, betätigen Sie die Bild Taste.
Betätigen Sie die Parameter Taste erneut, erscheint die Seite „Hilfe Information“, auf der der Grund des her-
vorgehobenen Alarms aufgeführt ist.
Betätigen Sie die Parameter Taste noch einmal, um zur Systemalarmanzeige zurückzukehren.
Bild Taste
Parameter Taste
