4 .7 .7 Kaskade Slave SP Menü

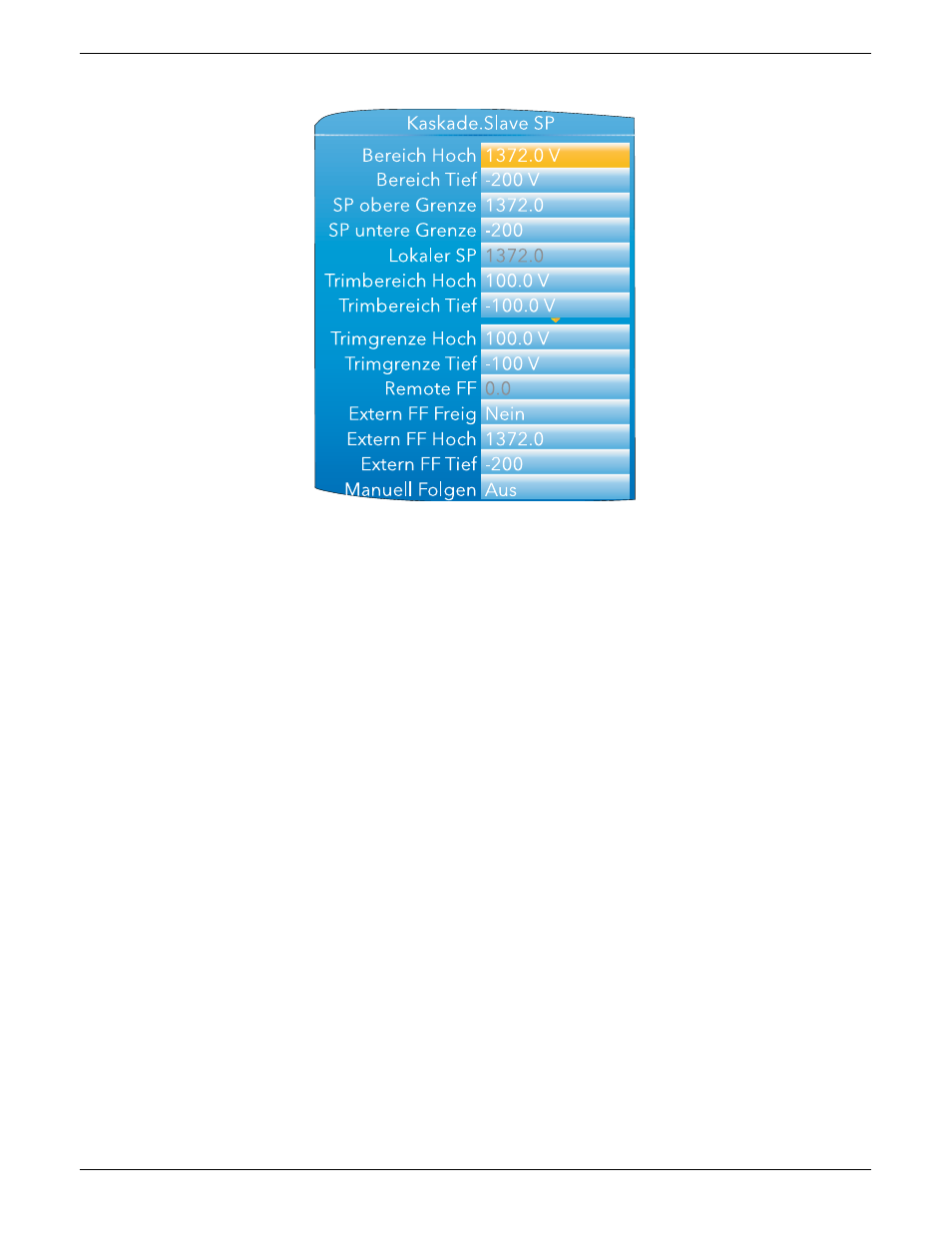

Abbildung 4.7.7 Kaskade Slave SP Menü
BereichHoch/Tief Bereichsgrenzen. Gültige Einträge liegen zwischen 99999 und -99999. Legen Sie die
maximal und minimal zulässigen Werte für die Regelsollwerte fest. Haben Sie das Propor-
tionalband als Prozentanteil des Bereichs festgelegt, wird dieser Bereich über die Bereichs-
grenzen ermittelt (Bereich Tief - Bereich Hoch).
SP obere Grenze Maximaler Wert für den lokalen Sollwert. Gültige Werte liegen zwischen „Bereich Hoch“
und „SP untere Grenze“.
SP untere Grenze Minimaler Wert für den lokalen Sollwert. Gültige Werte liegen zwischen „Bereich Tief“ und
„SP obere Grenze“.
Lokaler SP
Lokaler Sollwert.
Trimbereich Hoch Obere Grenze für den Trimbereich. Erscheint nur, wenn Sie für „Kaskade Typ“ im Setup
Menü „Trim“ gewählt haben.
Trimbereich Tief Untere Grenze für den Trimbereich. Erscheint nur, wenn Sie für „Kaskade Typ“ im Setup
Menü „Trim“ gewählt haben.
Trimgrenze Hoch Maximum für den Trim Hoch Wert. Erscheint nur, wenn Sie für „Kaskade Typ“ im Setup
Menü „Trim“ gewählt haben.
Trimgenze Tief
Minimum für den Trim Tief Wert. Erscheint nur, wenn Sie für „Kaskade Typ“ im Setup
Menü „Trim“ gewählt haben.
Remote FF
De aktuelle externe Feedforward Wert.
Extern FF Freig
Freigabe oder Sperren der Verwendung eines externen Feedforward Signals. Erscheint nur,
wenn Sie für „Kaskade Typ“ im
„Vollbereich“ gewählt haben.
Extern FF Hoch
Obere Grenze für das externe Feedforward Signal. Erscheint nur, wenn Sie für „Kaskade
Typ“ im
„Vollbereich“ gewählt haben.
Extern FF Tief
Untere Grenze für das externe Feedforward Signal. Erscheint nur, wenn Sie für „Kaskade
Typ“ im
„Vollbereich“ gewählt haben.
FF Wahl
Wählen Sie die Quelle für das Feedforward Signal aus „Master PV“, „Master WSP“ oder
„Extern FF“. Erscheint nur, wenn Sie für „Kaskade Typ“ im
„Trim“ gewählt
haben.
Manuell Folgen
„Ein“ gibt Manuell Folgen frei, damit der lokale Sollwert dem aktuellen PV folgen kann.
Dies garantiert eine stoßfreie Umschaltung auf Automatikbetrieb (
Abschnitt B2.5.5
). „Aus“
sperrt die Funktion.
