4 .23 .1 PARAMETER (Fortsetzung)
Eing 1(2) Multipl Skalierungsfaktor für Eingang 1 (2). Dieser Multiplikator wird auf den Eingang der Funktion
angewendet, beeinflusst aber nicht die angezeigten Werte für „Eingang 1“ und „Eingang 2“.
Einheit
Geben Sie eine Einheit mit bis zu 5 Zeichen für die Funktion ein.
Auflösung
Anzahl der Dezimalstellen für den Ausgangswert. Die Auflösung der Eingangswerte wird
vom entsprechenden Eingang übernommen.
Obere Grenze
Maximalwert für Eingänge, Ausgang und Rücksetzwert. Der Minimalwert wird durch
„Untere Grenze“ begrenzt.
Untere Grenze
Der Minimalwert für Eingänge und Rücksetzwert. Der Maximalwert ist durch „Obere
Grenze“ bestimmt.
Rücksetzstrategie Clip Bad: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den entsprechenden Grenzwert und der Status auf „Fehler“ gesetzt. Liegt
der Eingang innerhalb der Grenzwerte, der Status ist jedoch „Fehler“, wird der Ausgang
auf den Rücksetzwert gesetzt.
Clip Gut: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den entsprechenden Grenzwert und der Status auf „OK“ gesetzt. Liegt
der Eingang innerhalb der Grenzwerte, der Status ist jedoch „Fehler“, wird der Ausgang
auf den Rücksetzwert gesetzt.
Fallb Bad: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den Rücksetzwert und der Status auf „Fehler“ gesetzt.
Fallb Gut: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den Rücksetzwert und der Status auf „OK“ gesetzt.
Skala Ho: Ist der Status „Fehler“ oder liegt das Eingangssignal über „obere Grenze“ oder
unter „untere Grenze“, wird der Ausgang auf den oberen Grenzwert gesetzt.
Skala Ti: Ist der Status „Fehler“ oder liegt das Eingangssignal über „obere Grenze“ oder
unter „untere Grenze“, wird der Ausgang auf den unteren Grenzwert gesetzt.
Rücksetzwert
Dieser Wert wird im Fehlerfall vom Ausgang übernommen, wenn Sie die Rücksetzstrategie
auf „Fallb Gut“ oder „Fallb Bad“ gesetzt haben.
Ein. Wahl
Nur für die Operation „Eing Auswahl“. Wenn mit einem passenden Parameter verknüpft,
wird „Ein. Wahl“ schreibgeschützt. Wählen Sie 1 für Eingang 1 und 2 für Eingang 2. Geben
Sie einen Wert größer 2 ein, wird dieser ignoriert. Ohne Verknüpfung wählen Sie den Wert
über die Pfeil Tasten.
Eingang 1(2)
Mit den passenden Eingangsparametern verknüpft. Die Werte werden ohne Multiplikator
angezeigt.
Ausgang
Ausgangswert der Operation.
Status
Zeigt den Status der Operation mit „OK“ oder „Fehler“.
4 .23 .2 Details für Kopie/Halten
Wie zuvor beschrieben, folgt der Ausgang Eingang 1, solange Eingang 2 „Hoch“ ist. Wechselt Eingang 2 auf
„Tief“, behält der Ausgang den Momentanwert von Eingang 1, bis Eingang 2 wieder auf „Hoch“ wechselt. Geht
Eingang 2 auf „Hoch“, springt der Ausgang auf den aktuellen Wert von Eingang 1.

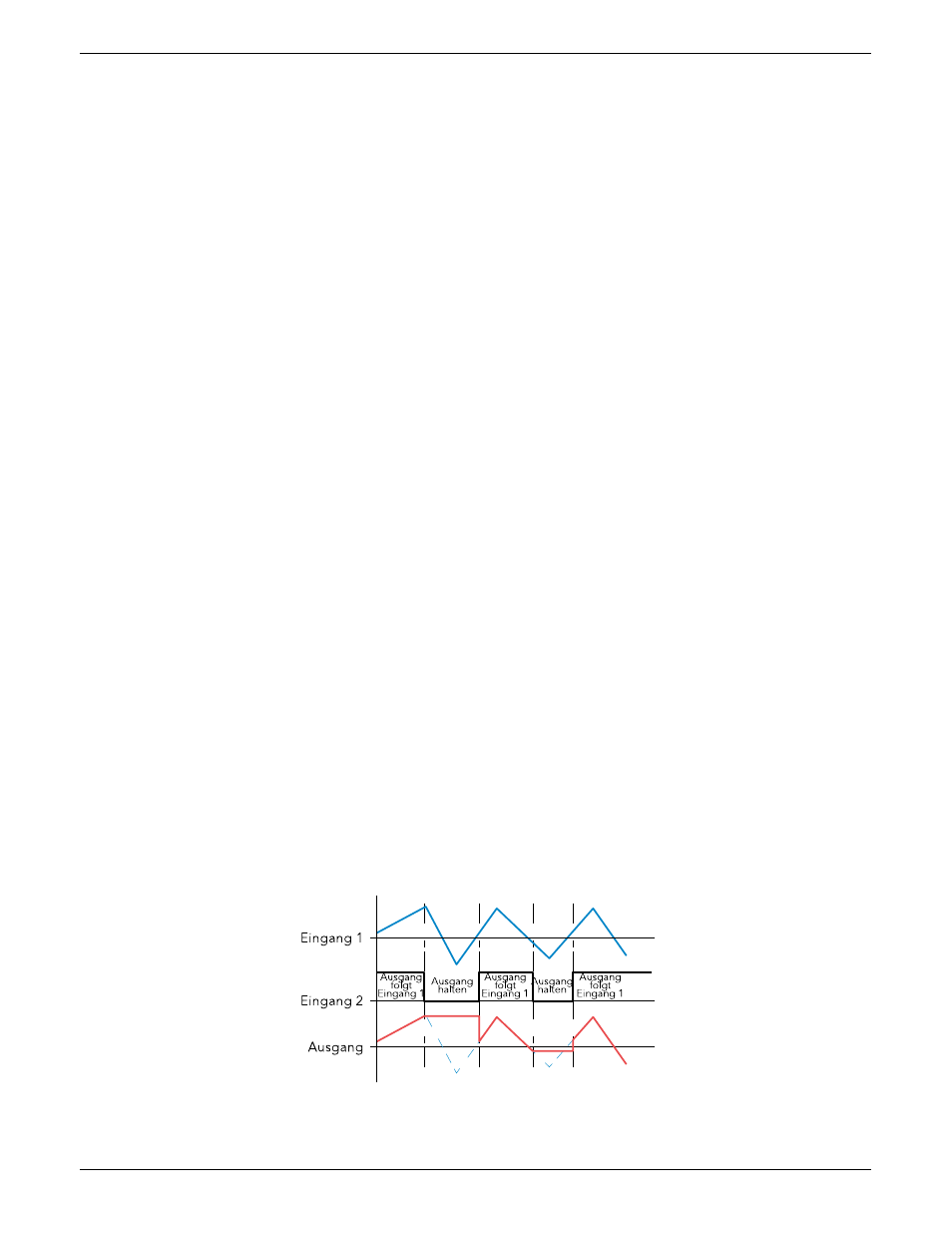

Abbildung 4.23.2 Beispiel für Kopie/Halten
