4 .22 MULTIPLEXER BLOCK
Über diesen „Toolkit“ Optionsblock können Sie einen von acht Analogeingängen auswählen, der als Ausgang
erscheinen soll.

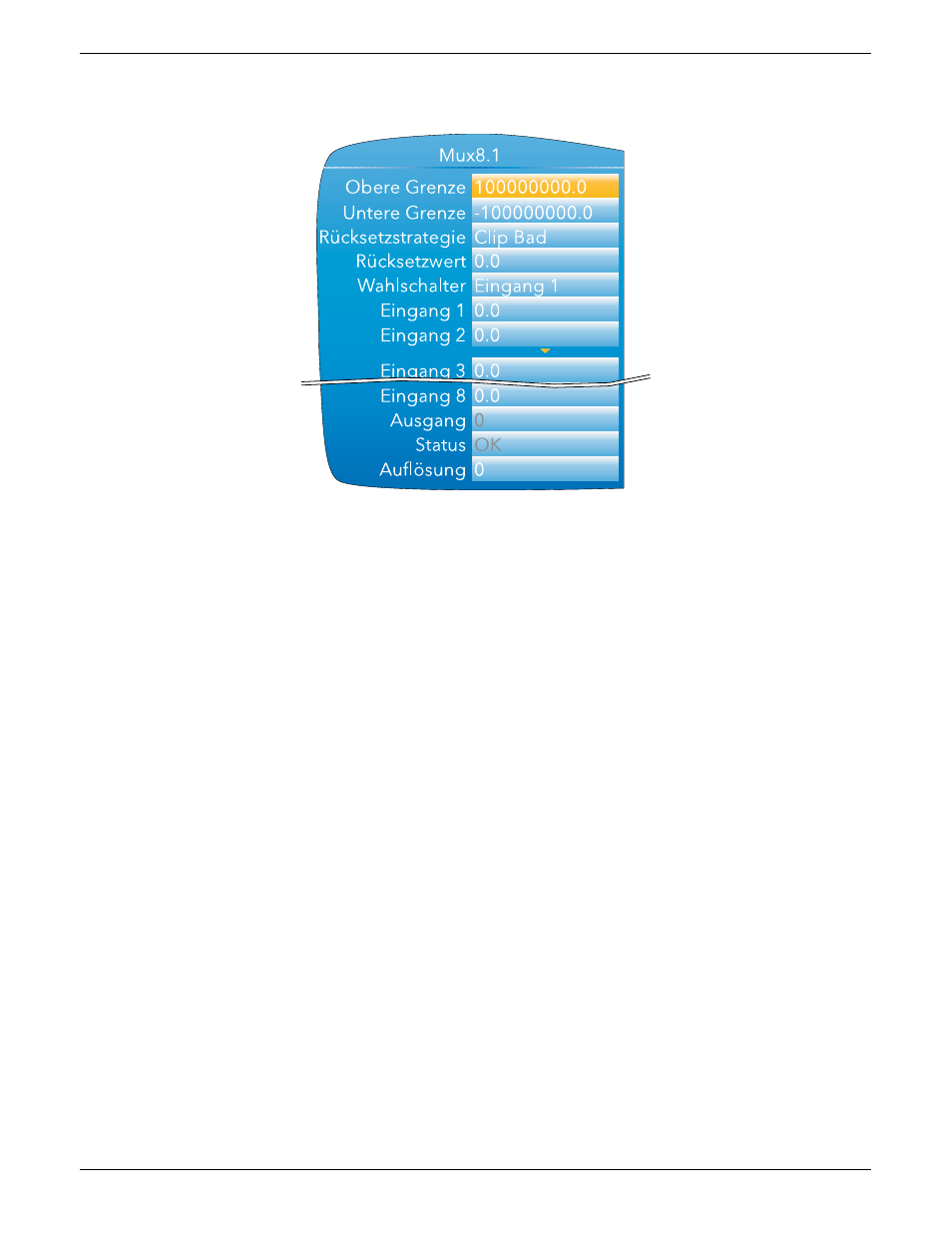

Abbildung 4.22 Multiplexer Block Konfiguration
4.22.1 Konfigurationsparameter
Obere Grenze
Die obere Grenze für Eingang, Ausgang und Rücksetzwert. Der Minimalwert ist durch
„Untere Grenze“ bestimmt.
Untere Grenze
Minimalwert für Eingang und Rücksetzwert. Der Maximalwert ist durch „Obere Grenze“
bestimmt.
Rücksetzstrategie Clip Bad: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den entsprechenden Grenzwert und der Status auf „Fehler“ gesetzt. Liegt
der Eingang innerhalb der Grenzwerte, der Status ist jedoch „Fehler“, wird der Ausgang
auf den Rücksetzwert gesetzt.
Clip Gut: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den entsprechenden Grenzwert und der Status auf „OK“ gesetzt. Liegt
der Eingang innerhalb der Grenzwerte, der Status ist jedoch „Fehler“, wird der Ausgang
auf den Rücksetzwert gesetzt.
Fallb Bad: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den Rücksetzwert und der Status auf „Fehler“ gesetzt.
Fallb Gut: Liegt der Eingangswert über „Obere Grenze“ oder unter „Untere Grenze“, wird
der Ausgang auf den Rücksetzwert und der Status auf „OK“ gesetzt.
Skala Ho: Ist der Status „Fehler“ oder liegt das Eingangssignal über „obere Grenze“ oder
unter „untere Grenze“, wird der Ausgang auf den oberen Grenzwert gesetzt.
Skala Ti: Ist der Status „Fehler“ oder liegt das Eingangssignal über „obere Grenze“ oder
unter „untere Grenze“, wird der Ausgang auf den unteren Grenzwert gesetzt.
Rücksetzwert
Dieser Wert wird im Fehlerfall vom Ausgang übernommen, wenn Sie die Rücksetzstrategie
auf „Fallb Gut“ oder „Fallb Bad“ gesetzt haben.
Wahlschalter
Wählen Sie welcher der acht Eingänge als Ausgang dargestellt werden soll. Bei Verknüp-
fung mit einem passenden Parameter wird der „Wahlschalter“ schreibgeschützt. Wählen
Sie 1 für Eingang 1, 2 für Eingang 2 usw. Geben Sie einen Wert größer 8 ein, wird dieser
ignoriert. Ohne Verknüpfung wählen Sie den Wert über die Pfeil Tasten.
Eingang 1 bis 8
Verknüpft mit den entsprechenden Analogeingängen.
Ausgang
Der Ausgang des multiplexer Blocks.
Status
Zeigt den Status der Operation mit „OK“ oder „Fehler“.
Auflösung
Bestimmen Sie die Anzahl der Dezimalstellen für den Ausgangswert (maximal 6).
