nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 8
HA030554GER
Ausgabe 7 Nov 12
3 BEDIENUNG
Schalten Sie das Gerät ein, erscheint während der gesamten Initialisierungsphase ein Standard oder
kundeneigener Start Bildschirm. Wird während dieser Phase ein Broadcast Storm erkannt, stoppt
das Gerät und zeigt das Netzwerkfehler Symbol bis der Broadcast Storm beendet ist. Das Gerät
setzt dann die Initialisierung fort.
3 .1 EINLEITUNG
Die Bedieneroberfläche besteht aus einem Anzeigebildschirm und vier Drucktasten.
3 .1 .1 Anzeigebildschirm
Der Anzeigebildschirm dient sowohl zur Anzeige von Kanalinformationen (in einer Reihe von Anzeigemodi)
als auch zur Anzeige der verschiedenen Konfigurationsfenster, in denen Sie den Schreiber zur Anzeige der
erforderlichen Kanäle einrichten und Alarme etc. einstellen können. Die Anzeigemodi werden in
unten beschrieben. Die Konfiguration finden Sie in
beschrieben.
Im Anzeigemodus ist der Bildschirm horizontal in drei Bereiche unterteilt (Abbildung 3.1.1):
1. Punkt-Fenster mit Kanaldaten.
2. Hauptanzeigebildschirm mit Kanalspuren etc.
3. Statusbereich mit dem Gerätenamen, Tageszeit/Datum und Systemsymbolen.

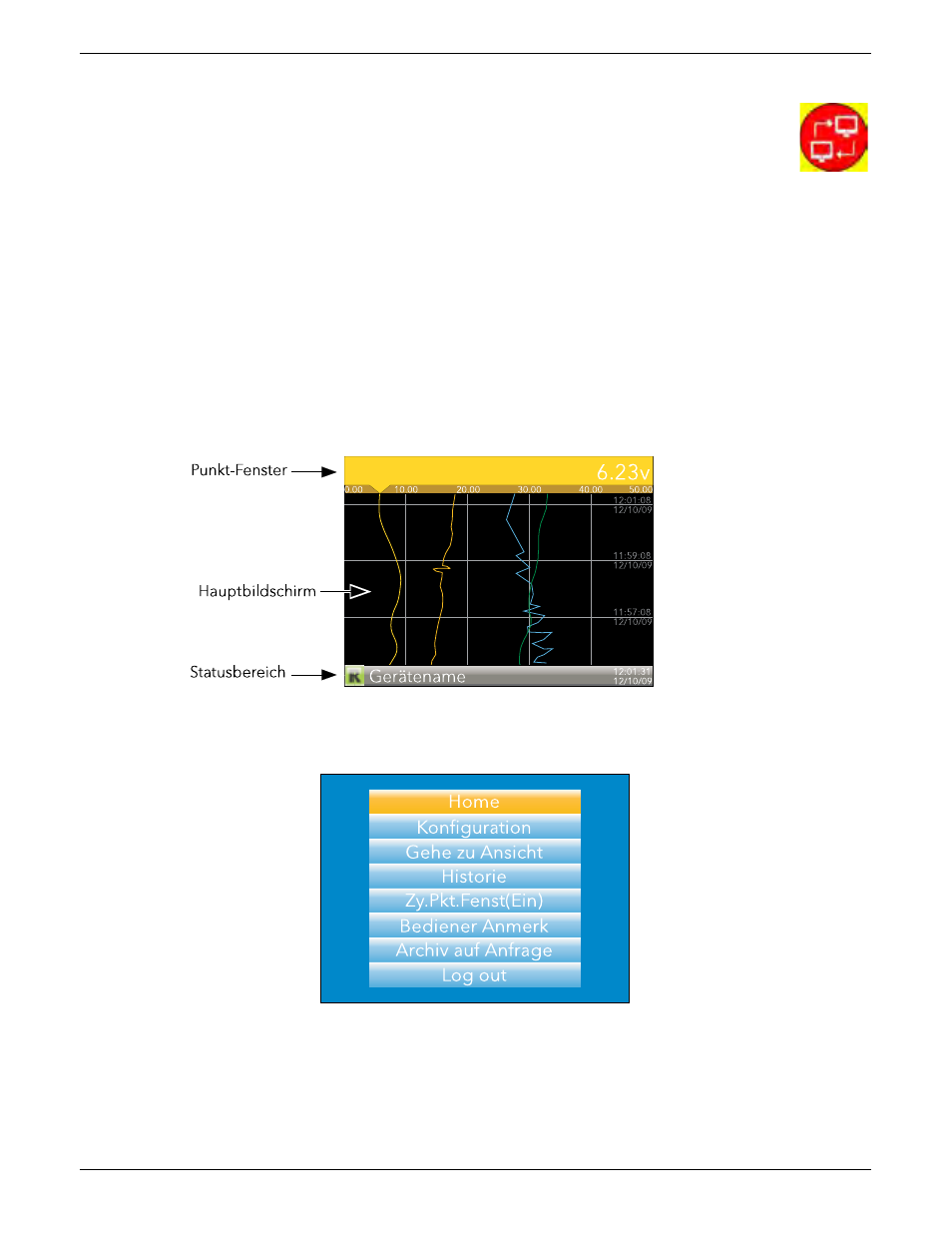

Abbildung 3.1.1 Anzeigebildschirm (vertikaler Trend)
Im Konfigurationsmodus wird der gesamte Anzeigebildschirm vom ausgewählten Konfigurationsmenü belegt.
3 .1 .2 Navigationstasten
Abbildung 3.1.2 Oberste Menüebene (Ingenieur Zugriff)
Unterhalb des Bildschirms stehen Ihnen vier Navigationstasten zur Verfügung: die Bild Taste, die Parameter
Taste, die Weniger Taste und die Mehr Taste. Die allgemeinen Eigenschaften dieser Tasten finden Sie im folgen-
den Abschnitt beschrieben. Manche Tasten haben jedoch noch weitere, kontextabhängige Funktionen, die aus
Gründen der Klarheit nicht hier, sondern in den betreffenden Abschnitten (z. B. unter „Meldungsübersicht“)
der Bedienungsanleitung beschrieben werden.
