nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
ANHANG B: REGELKREISE
Anmerkung: Details über die Regelkreis Konfiguration finden Sie in
Abschnitt 4.6
.
B1 EINLEITUNG
Bei diesem Schreiber stehen Ihnen zwei Regelkreise zur Verfügung, die jeweils zwei Ausgänge (Kanal 1 und
Kanal 2) enthalten. Diese können Sie individuell für PID, Ein/Aus oder Ventilposition konfigurieren. Bei der
Temperaturregelung wird Kanal 1 normalerweise für Heizen und Kanal 2 für Kühlen konfiguriert
B1 .1 BEISPIEL (NUR HEIZEN)

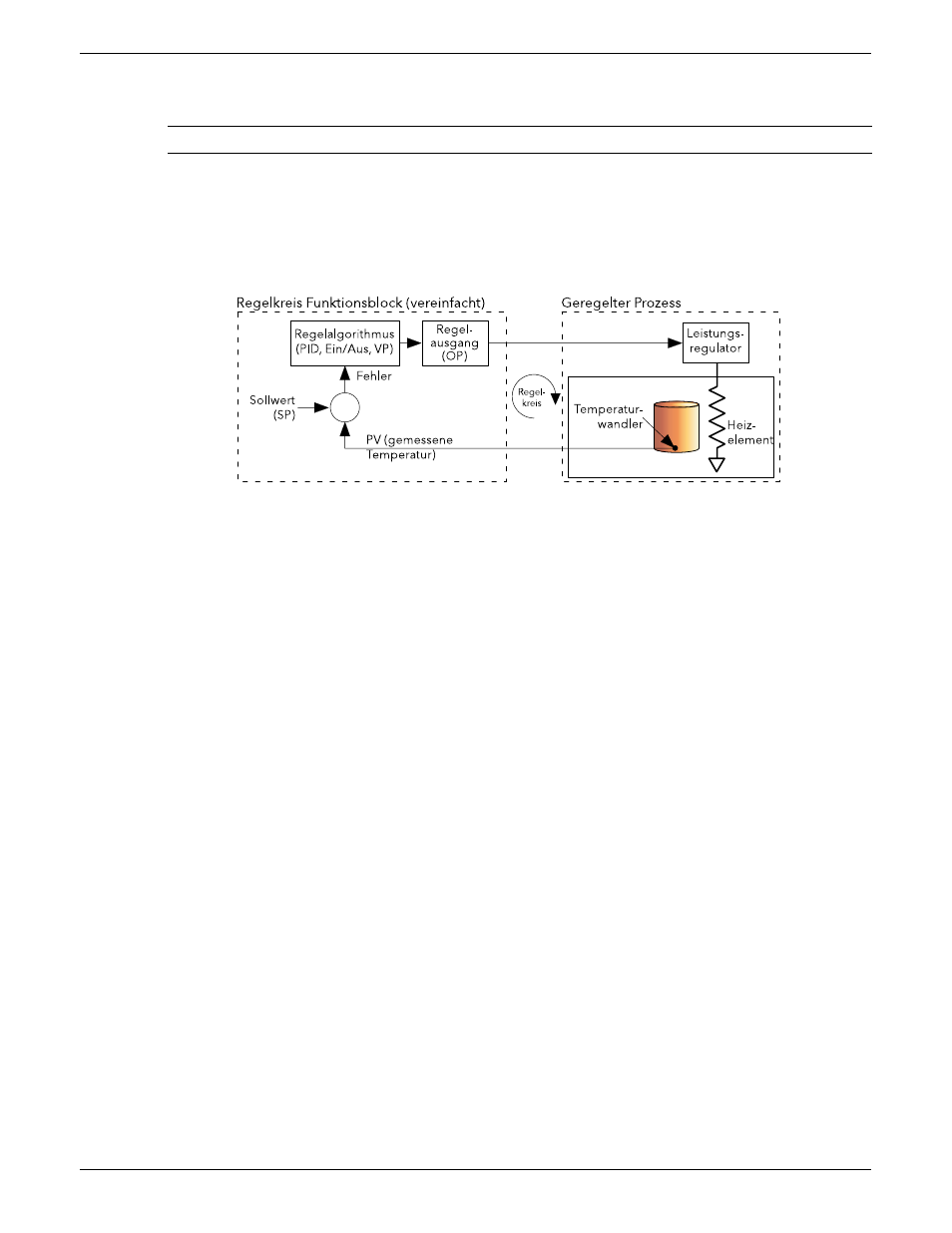

Abbildung B1.1 Regelkreisbeispiel
Die gemessene Temperatur (Prozesswert oder „PV“) wird mit dem Eingang des Reglers verbunden, wo sie mit
dem Sollwert „SP“ (der Zieltemperatur) verglichen wird. Falls eine Differenz zwischen PV und SP vorliegt, stellt
der Regler eine Berechnung an und gibt eine Heizanforderung aus. Diese Ausgabe geht an das Heizelement des
Prozesses, das wiederum den PV so ändert, dass der Fehler Richtung Null geht.
B2 REGELKREIS DEFINITIONEN
B2 .1 AUTOMATIK/HAND
Haben Sie im Handbetrieb „Ein/Aus“ Regelung konfiguriert, können Sie die Ausgangsleistung ändern; die einzi-
gen zulässigen Leistungswerte sind dann: +100 % (Heizung ein; Kühlung aus) bei positiven Benutzereingaben,
0 % (Heizung aus; Kühlung aus) bei Null-Eingabe oder -100 % (Heizung aus; Kühlung ein) bei negativen Einga-
ben.
Im Handbetrieb können Sie bei „PID“ Regelung den Ausgang zwischen +100 % und (falls „Kühlen“ konfiguriert
ist) -100 % verändern. Der tatsächliche Ausgangswert unterliegt einer Begrenzung und dem Grenzwert für die
Ausgangsgeschwindigkeit.
Im Handbetrieb regeln bei der Dreipunkt-Schrittregelung die Mehr/Weniger Tasten die Relaisausgänge direkt
(Anstoß öffnen/schließen). Auch können Sie das Ventil durch Übertragung von Anstoß Befehlen über eine
serielle Schnittstelle oder eine Software Verknüpfung von einem geeigneten Parameter aus regeln. Ein einzel-
ner Anstoß Befehl bewegt das Ventil jeweils um 1 Minimum; längere Anstoß Anforderungen ergeben längere
Ventilbewegungen. Weitere Details finden Sie in
Tritt ein Fühlerbruch auf während der Regler sich im Automatikmodus befindet, gibt der Regler die Fühler-
bruch Ausgangsleistung aus. In einem solchen Fall können Sie auf Handbetrieb umschalten und die Ausgangs-
leistung ändern. Schalten Sie wieder auf Automatikregelung um, prüft der Regler erneut, ob ein Fühlerbruch
vorliegt.
Aktivieren Sie im Handbetrieb die Selbstoptimierung, bleibt die Selbstoptimierung im Reset Zustand und star-
tet erst, wenn Sie den Regler in Automatikmodus versetzen.
