4 .9 .2 SLAVE DIAGNOSE MENÜ (Fortsetzung)
Loopback Test
Haben Sie dieses Feld auf „Ja“ gesetzt, wird eine Funktionscode 8 Übertragung zum Salve
gesendet und wartet auf eine Antwort.
Gesamt
Eine Zählung aller Transaktionen, die zum Slave gesendet wurden, inklusive erfolgreichen
und fehlerhaften Lesen- und Schreibentransaktionen.
Erfolgreich
Die Anzahl aller erfolgreich zum Slave gesendeten Transaktionen.
Fehler
Die Anzahl aller zum Slave gesendeten Transaktionen, die fehlgeschlagen sind. Dies
kann durch ungültige Funktion, ungültige Adresse usw. hervorgerufen werden.
Wiederholung
Die Anzahl der wiederholt gesendeten Transaktionen, wenn der Slave in der Timeout
Periode keine Antwort gesendet hat.
Timeouts
Die Anzahl aller zum Slave gesendeten Transaktionen, für die innerhalb der Timeout
Periode keine Antwort erhalten wurde.
Ungült. Funktion Die Anzahl aller an den Slave gesendeten Transaktionen, für die der Slave im Inhalt einen
ungültigen Funktionscode erkannt hat. Ausnahmecode (1).
Ungült. Adresse
Die Anzahl aller zum Slave gesendeten Transaktionen, für die der Slave im Inhalt eine
ungültige Modbus Registeradresse erkannt hat. Ausnahmecode (2).
Ungültige Daten Die Anzahl aller zum Slave gesendeten Transaktionen, für die der Slave im Inhalt einen
ungültigen Wert erkannt hat. Ausnahmecode (3).
Slave Fehler
Die Anzahl der Slave Kommunikationsfehler. Ausnahmecode (4).
Kein Gatewaypfad Der Wert zeigt, wie oft kein Zugriff auf den Slave möglich war, da dieser sich in einem
anderen Netzwerk befindet und ein Gateway für den Zugriff benötigt.
Master Rejects
Die Anzahl der Transaktionen, die der Modbus Master aufgrund von ungültigen Konfigura-
tionsdaten nicht zum Slave senden konnte.
Reset
Eine einmalige Aktion, die alle Diagnosezählungen zurücksetzt.
4 .9 .3 Modbus Master Datenkonfiguration
Dies ist der Konfigurationsbereich, indem Sie die individuellen Datenobjekte für die Übertragung über die
Modbus Master Kommunikationsverbindung auswählen. Welche Konfigurationsfelder erscheinen, ist abhängig
von den gewählten Parametern. Somit entsprechen die hier gezeigten Beispiele nicht unbedingt der Anzeige
Ihres Geräts. Die in der „Parameter Liste“ erscheinenden Parameter sind vom Slavemodell abhängig.
BEISPIEL 1: ZIELSOLLWERT 1 MIT NANODAC SLAVE

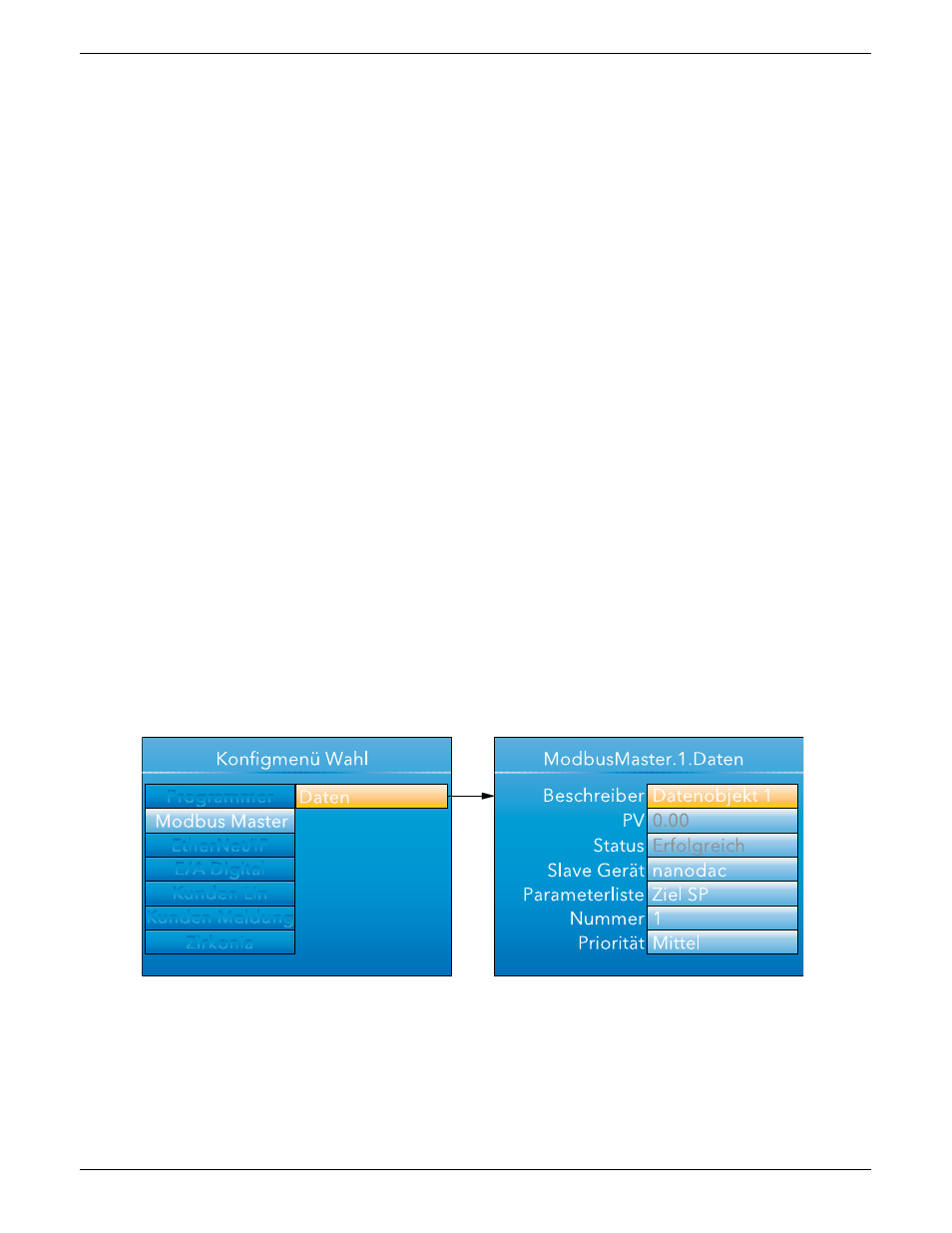

Abbildung 4.9.3a Zielsollwert
