Software-Setup
Messfehler kompensieren: «AAK»
106 ND 2100G GAGE-CHEK
0
+20
+10
-10
-20
1520
1
1 2 3 4
5 6
7 8 9 10 11
12
13 14 15
2
3
4
5
6
100
100
200
200
300
300
400
400
480
500
580
600
700
700
800
800
900
900
1000
1000
1320
1300
1420
1500
1210
1200
1100
1100 1400
A
L M
D
E
B
C
F
G
H
I
J
K

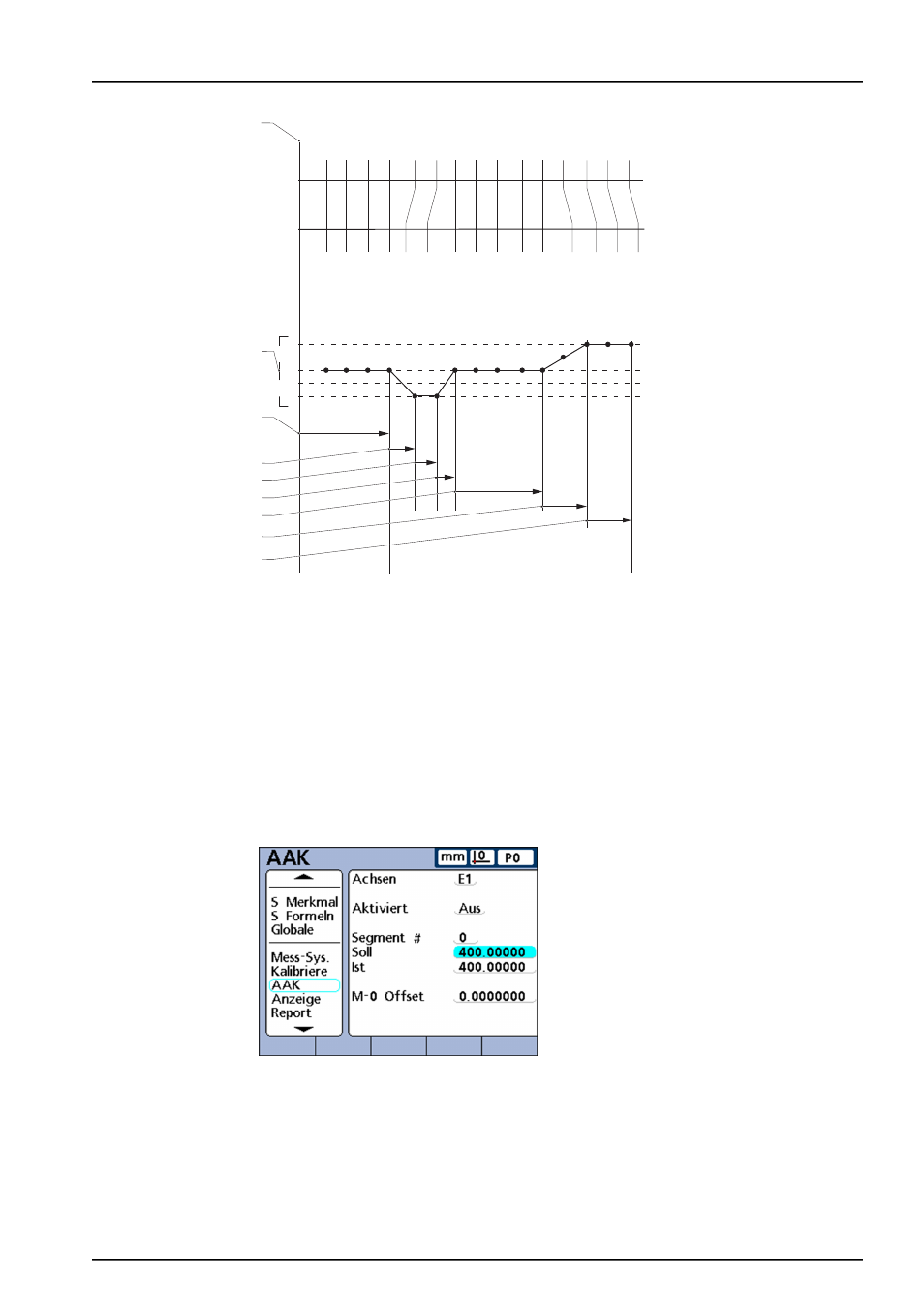

A Maschine 0,0 (Referenz)
B Sollwert
C Istwert
D Abweichung
E-K Abschnitt 0 bis Abschnitt 6
L Segment 0
M Segment 1 bis 6
Der Sollwert und der Istwert am Ende eines jeden Abschnitts werden als Daten für
das entsprechende
Segment im Setup-Untermenü «AAK» eingetragen. So beträgt
beispielsweise am Ende von Abschnitt 0 der Sollwert und der Istwert jeweils 400. Bei
beiden würde dann der Wert 400 für
Segment 0 eingegeben werden.
