8.5.5 Wahr/Falsch-Prüfungen durchführen:
if
Verwendung Die Funktion
if wertet einen booleschen Ausdruck aus und führt je nach Ergebnis
der Auswertung (wahr oder falsch) eine Wertzuweisung an ein Merkmal oder eine
Operation durch. Diese wahr/falsch-Prüfung verwendet die zuvor beschriebenen
Prüfkriterien und -bedingungen. Sie kann für Eingänge, Merkmale, Systemmerkmale,
anwenderspezifische Funktionen des Geräts, Eingangspins der I/O-Schnittstelle,
Datenbankinhalte, Zeitangaben, Zustände der Ausgangsrelais und Variablen ausgeführt
werden.

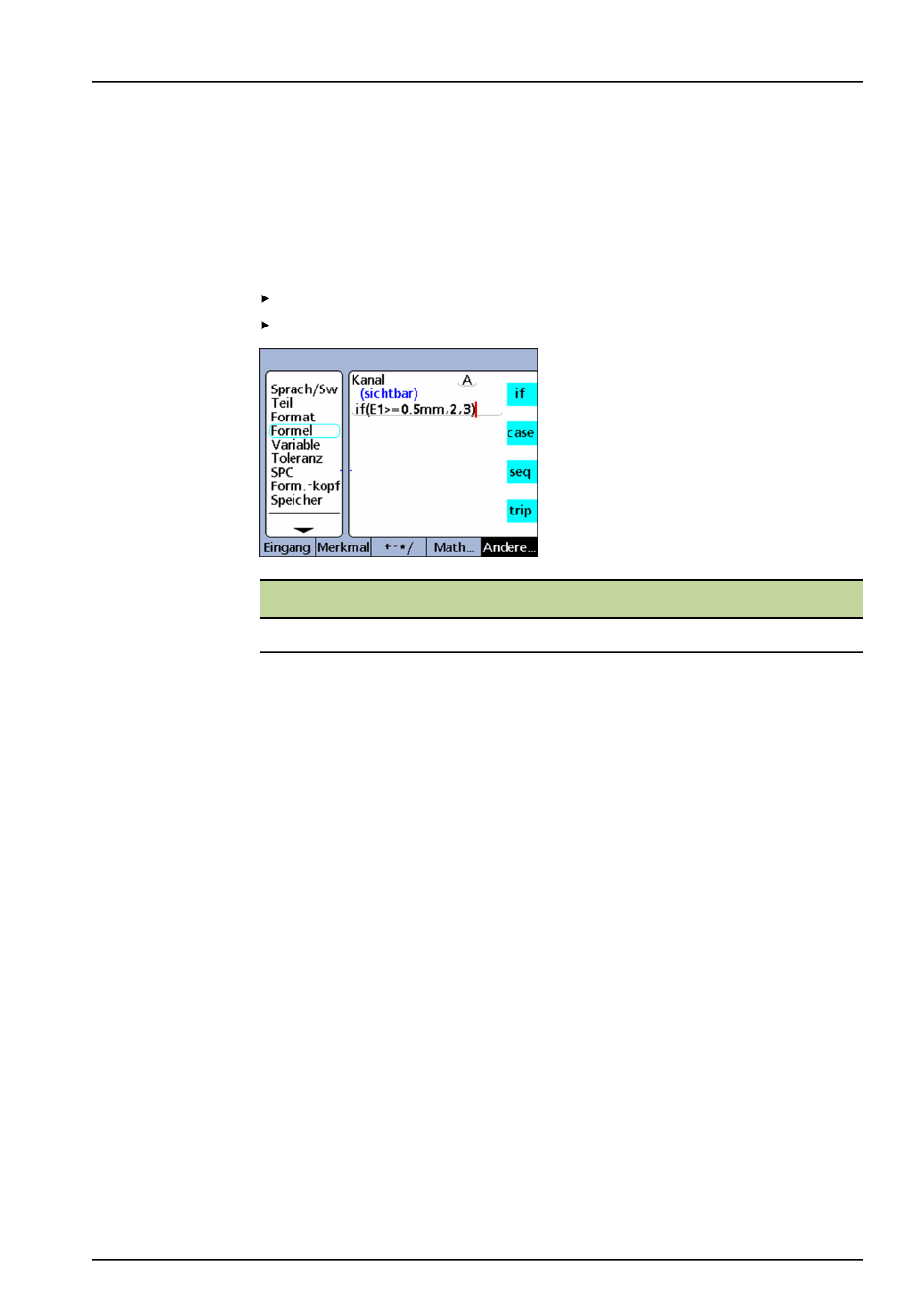

Funktion einfügen
Softkey «Andere ...» drücken.
Merkmaltaste «if» drücken.
Syntax
A = «if» (Logische Prüfbedingung, Ergebnis wenn wahr, Ergebnis wenn falsch)
Beispiel 1 Ein Wert wird einem sichtbaren Merkmal zugewiesen
A =
if(E1>=0.5mm,2.0,3.0)
A = 2.0 wenn E1 größer oder gleich 0.5 mm ist
A = 3.0 wenn E1 kleiner als 0.5 mm ist
Beispiel 2 Diese Funktion
if wird mittels der Funktion Semikolon nach einer Merkmalformel
eingefügt. Die Funktion
if führt eine Operation durch; sie aktiviert Relaiskontakt 1 in
Abhängigkeit vom Wert von E4.
A = E4;
if(E4>=5mm,rlay(1,1),rlay(1,0))
A = E4 und Relaiskontakt 1 wird aktiviert, wenn E4 größer als 5 mm ist
A = E4 und Relaiskontakt 1 wird nicht aktiviert, wenn E4 kleiner oder gleich 5 mm ist
Die Funktion
if könnte auch einem versteckten Merkmal zugewiesen werden:
V1 =
if(E4>=5mm,rlay(1,1),rlay(1,0))
Ergebnis unterdrücken Wenn die Funktion if zur Durchführung von Operationen eingesetzt wird, kann das
Ergebnis "wahr" oder "falsch" unterdrückt werden, indem eine numerische Konstante
0 entweder an der Stelle des Ergebnisses "wahr" oder an der Stelle des Ergebnisses
"falsch" eingefügt wird.
Beispiel Im hier gezeigten Beispiel wird keine Operation durchgeführt, wenn die Auswertung
das Ergebnis "falsch" liefert.
V1 =
if(Fail(),Beep,0)
