Allgemeine Bedienung
Ansicht
DRO
36 ND 2100G GAGE-CHEK
5.3 Ansicht
DRO

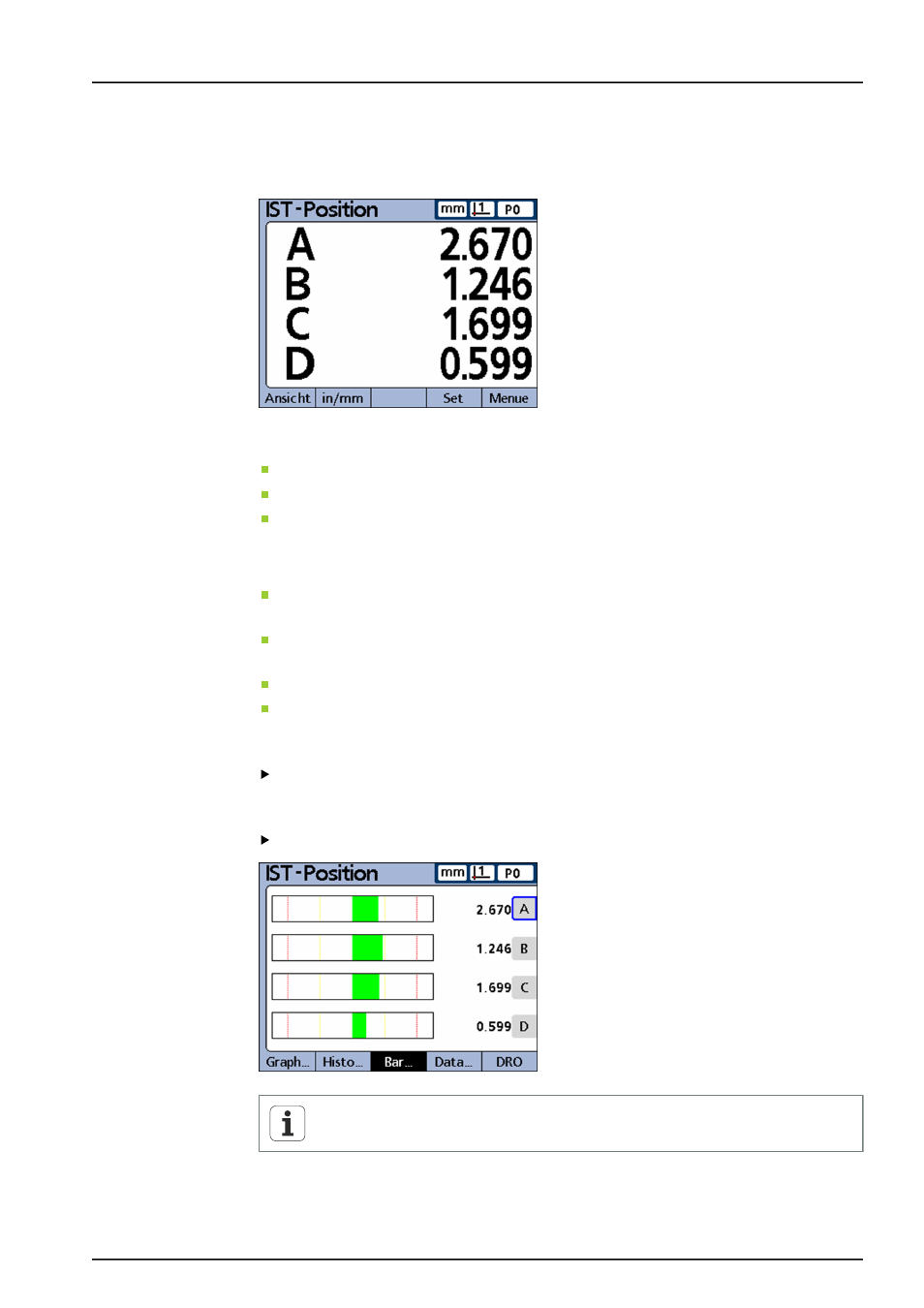

Ansicht DRO Standardmäßig ist die Ansicht
DRO als Startanzeige voreingestellt. In dieser Ansicht
lassen sich die IST-Positionen von bis zu vier Merkmalen numerisch darstellen.
Rechts oben am Bildschirm werden angezeigt:
Maßeinheit
aktueller Bezugspunkt
Nummer oder Name des aktuellen Teils
In der Softkeyleiste sind die Bezeichnungen der Grundfunktionen eingeblendet, die aus
dieser Ansicht aufrufbar sind:
«Ansicht»: Ansicht der Messungen in verschiedenen Darstellungen (siehe "Funktion
Ansicht", Seite 37)
«in/mm»: Darstellung der Anzeigewerte am Bildschirm in cm oder Zoll (siehe
"Funktion in/mm", Seite 45)
«Set»: Kalibrierung von Bezugspunkten (siehe "Funktion Set", Seite 45)
«Menue»: Es werden zusätzlich die Softkeys «Bezug», «Extra» und «Setup» in der
Softkeyzeile eingeblendet (siehe "Ansicht Menue", Seite 46).
Funktion aus der
Softkeyleiste aufrufen
Entsprechenden Softkey drücken.
Beispiel: Von der Ansicht DRO aus ein Balkendiagramm der IST-Position anzeigen
Softkeys «Ansicht/Bar...» drücken.
Bei mehr als vier sichtbaren Merkmalen können die nicht sichtbaren
Merkmale mit den Pfeiltasten erreicht werden.
Weitere Ansichtsoptionen siehe "Funktion Ansicht", Seite 37.
