Messen, Prüfen, Ergebnisse ausgeben
Referenzpunkt für die Messung festlegen (Kalibrieren)
234 ND 2100G GAGE-CHEK
9.2.1 Kalibriergruppen (G1, G2, G3...G18)
Alle am Bildschirm angezeigten Kalibrierwerte werden gleichzeitig wirksam, sobald die
Referenzpunkte bestätigt wurden.
Dies ist zwar in den meisten Fällen akzeptabel, allerdings gibt es auch Anwendungen,
bei denen eine Reihe von Kalibriervorgängen zu verschiedenen Zeitpunkten erforderlich
ist.

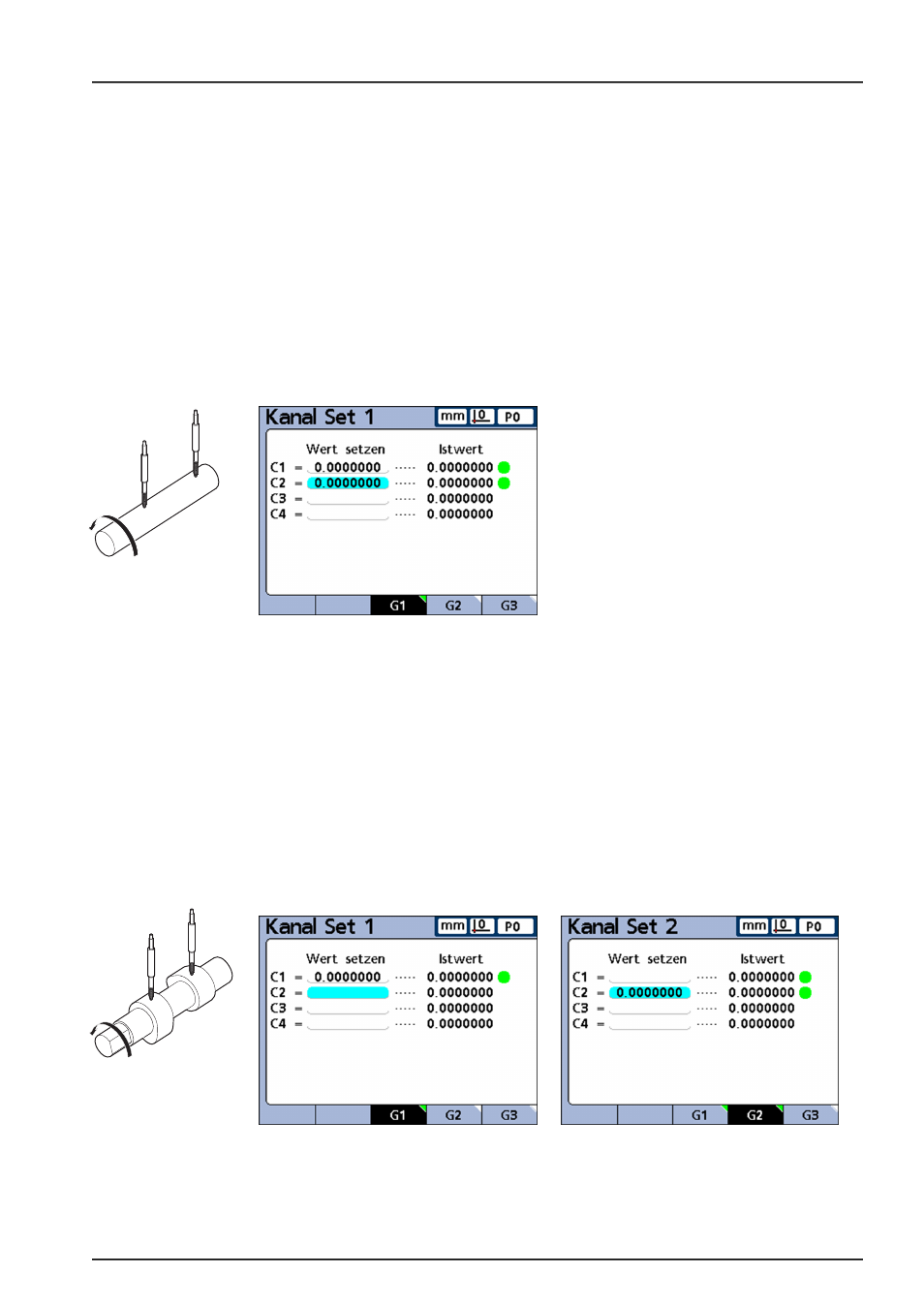

Beispiel: Kalibrierung
von 2 Punkten auf
einer Stange (
G1)
Soll der Rundlauf einer Stange an zwei Punkten gemessen werden, so messen beide
Eingänge eine gemeinsame Fläche und können daher gleichzeitig kalibriert werden.
Bei diesem Beispiel befinden sich beide Eingänge in Kalibriergruppe
G1 und sind so
kalibriert, dass der Nullpunkt sich auf der Stangenoberfläche befindet.
Eine abgeschlossene Kalibrierung wird durch einen grünen Punkt rechts neben dem
Wert Kalibrierung von 2 Punkten auf einer Stange des entsprechenden Eingangs
angezeigt:
Beispiel: Kalibrierung
versetzter Nocken
(
G1, G2)
Sollen die oberen und unteren Totpunkte zweier versetzt angebrachter Nocken
gemessen werden, so ist die Kalibrierung des Nullpunkts für die beiden Nocken in einer
gemeinsamen Kalibriergruppe nicht möglich.
In diesem Fall muss zunächst für einen Eingang (
C1) ein Nullpunkt für den unteren
Totpunkt der ersten Nocke kalibriert werden. Diese Kalibrierung wird in Kalibriergruppe
G1 vorgenommen.
Danach wird die Nockenwelle um 90° gedreht und für den anderen Eingang (
C2) ein
Nullpunkt für den unteren Totpunkt der zweiten Nocke kalibriert. Diese Kalibrierung
wird in Kalibriergruppe
G2 vorgenommen.
Da die Kalibrierungen für die beiden Nocken hier in verschiedenen Gruppen erfolgen,
sind sie voneinander unabhängig. Eine abgeschlossene Kalibrierung wird durch einen
grünen Punkt rechts neben dem Wert des entsprechenden Eingangs angezeigt:
