Installation
Fußschalter und externes Bedienfeld anschließen (optionales Zubehör)
ND 2100G GAGE-CHEK
25
4.7

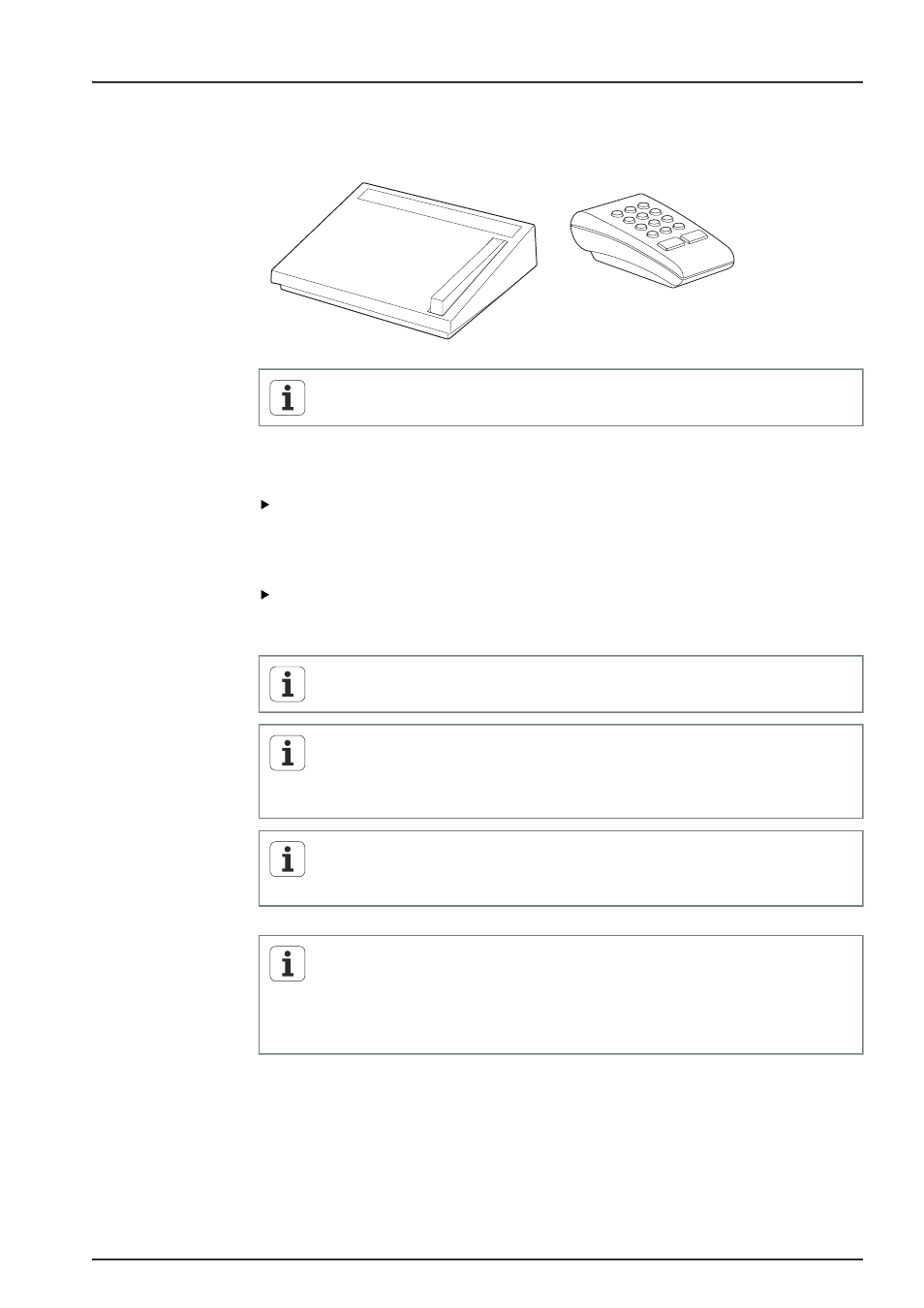

Fußschalter und externes Bedienfeld anschließen (optionales
Zubehör)
Fußschalter und externes Bedienfeld sind optionales Zubehör. Weitere
Informationen siehe "Lieferumfang", Seite 14.
Fußschalter
anschließen
Das Verbindungskabel ist am Fußschalter fest montiert und wird über einen RJ-45-
Stecker an den RJ-45-Anschluss an der linken Geräteseite angeschlossen.
RJ-45-Stecker des Fußschalters mit dem RJ-45-Anschluss des Geräts verbinden.
Externes Bedienfeld
anschließen
Das externe Bedienfeld wird über ein Kabel mit beidseitigem RJ-45-Stecker an den
RJ-45-Anschluss an der linken Geräteseite angeschlossen.
RJ-45-Anschlüsse des Geräts und des externen Bedienfelds über ein Kabel mit
RJ-45-Stecker verbinden.
Fußschalter und
externes Bedienfeld
zusammen
anschließen
Der Fußschalter und das externe Bedienfeld können auch kombiniert
verwendet werden.
Mithilfe eines RJ-45-Splitters, der am RJ-45-Anschluss an der linken
Geräteseite befestigt wird, lassen sich Fußschalter und externes Bedienfeld
gleichzeitig an das Gerät anschließen. RJ-45-Splitter sind im Elektronik-
Fachhandel erhältlich.
Wenn der Fußschalter und das externe Bedienfeld mithilfe eines RJ-45-
Splitters angeschlossen werden, stehen für jedes Gerät weiterhin alle
Bedienfunktionen zur Verfügung.
Hotkey-Verknüpfungen
7 und 8 des
Bedienfelds
Der Fußschalter teilt sich die Hotkey-Verknüpfung mit den Zahlentasten 7
und 8 des externen Bedienfelds. Das bedeutet, dass alle Funktionen, die den
beiden Schalterkontakten zugeordnet sind, auch mit den Zahlen 7 und 8 des
externen Bedienfelds verknüpft sind.
Weitere Informationen siehe "Hotkeys konfigurieren: Hot Keys", Seite 127.
