Software-Setup
Toleranzwerte definieren: «Toleranz»
ND 2100G GAGE-CHEK 77

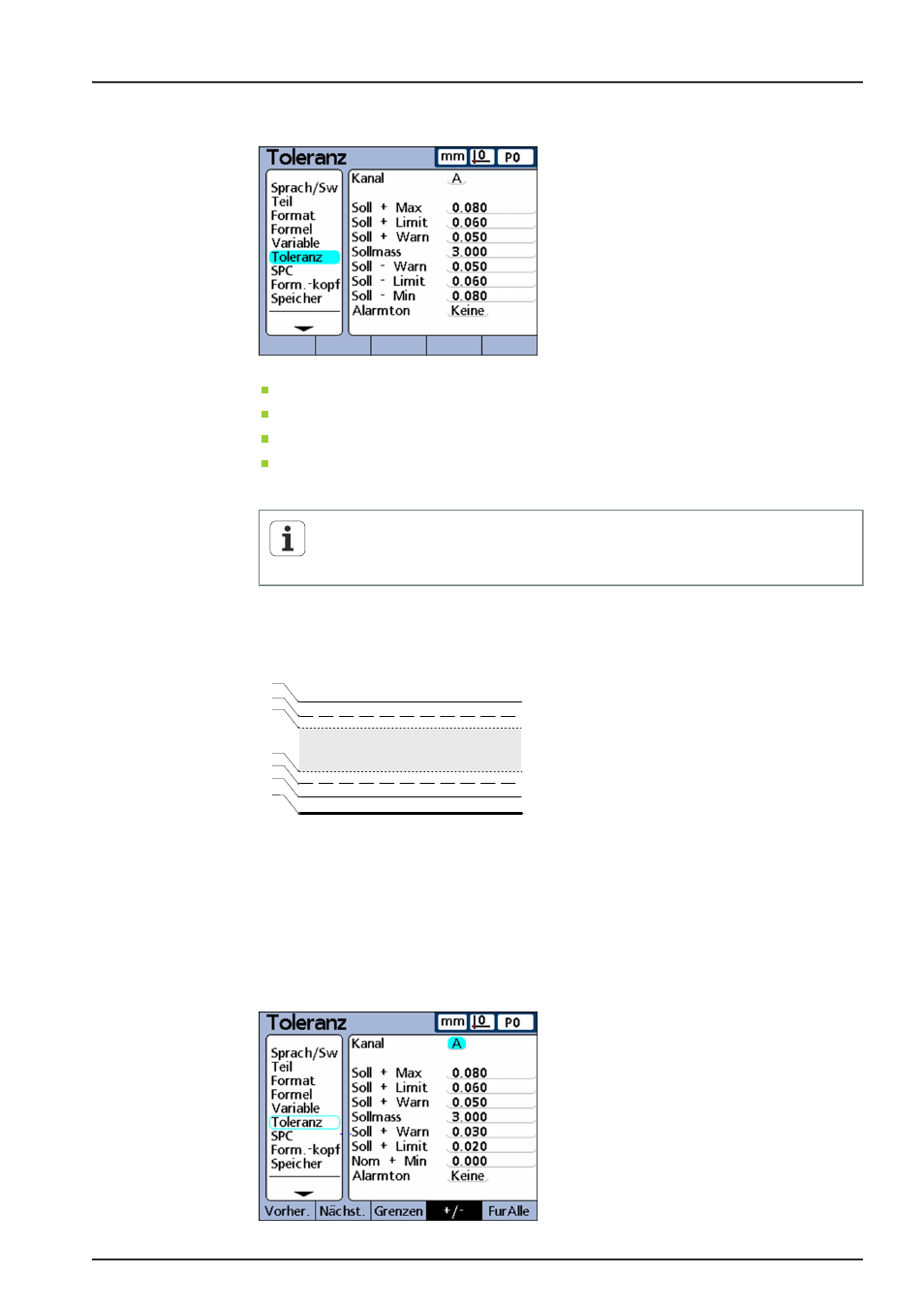

Im abgebildeten Beispiel werden folgender Sollwert und folgende Toleranzen
angezeigt:
Soll = 3.000 mm
Toleranzwarnung = ± 0.050 mm
Toleranzgrenze = ± 0.060 mm
Max. Toleranz = ± 0.080 mm
Das ist die angezeigte Ober-/Untergrenze im Balkendiagramm
Werte, die über die Eingabemaske für +/- Toleranz festgelegt werden,
werden auch durch Drücken des Softkeys «Grenzen» in feste Grenzwerte
umgewandelt.
Sollwert mit nur positiven Toleranzen
Ein Sollwert wird mit nur positiven Toleranzen angezeigt.
1
2
3
4
5
6
7
1 0.080 Soll + Max
2 0.060 Soll + Limit
3 0.050 Soll + Warnung
4 0.030 Soll + Warnung
5 0.020 Soll + Limit
6 0.000 Soll + Min
7 3.000 mm Soll
