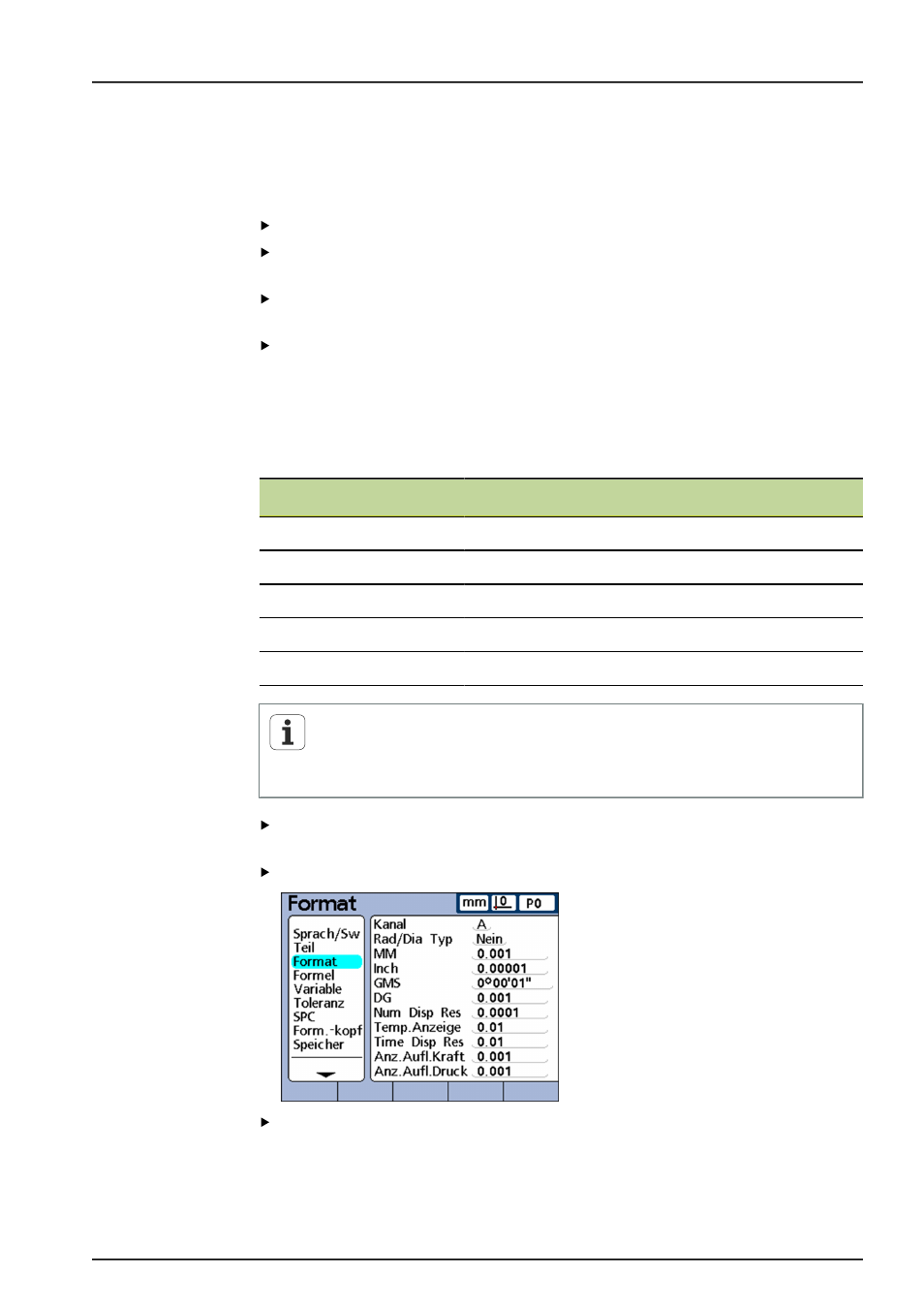

HEIDENHAIN ND 2100G - Handbuch (Seite 60)

Inbetriebnahme
Anzeigeformat und Anzeigeauflösung einstellen
60 ND 2100G GAGE-CHEK
Radius bzw.
Durchmesser wählen
Bei zylindrischen und runden Teilen sowie bei Teilen mit gekrümmten Flächen kann
gewählt werden, ob der Radius oder der Durchmesser gemessen werden soll. Wenn
Radius oder Durchmesser-Messungen aktiviert wurden, erscheint das entsprechende
Symbol neben dem jeweiligen Merkmal in der Ansicht
DRO.
Radius bzw. Durchmesser wählen:
Mit Pfeiltasten
Rad/Dia Typ markieren.
Mit Softkey «Radius» oder «Durchm.» wählen, ob der Radius oder der Durchmesser
gemessen werden soll.
Falls gewünscht, mit Softkey «Fur Alle» wählen, dass die Einstellung (Radius bzw.
Durchmesser) des aktuellen Teils auf alle Teile übertragen werden soll.
Mit «enter» bestätigen.
Anzeigeauflösung In den Feldern für die Anzeigeauflösung wird festgelegt, wie Zahlen in der Ansicht
DRO
angezeigt werden. Durch Herabsetzen der Anzeigeauflösung werden die angezeigten
Zahlen entsprechend gerundet.
Die folgende Tabelle verdeutlicht den Zusammenhang zwischen der Anzeigeauflösung
und der Zahlenanzeige.
Messwert am Eingang Anzeigeauflösung Zahlenanzeige
1.567 0.0001 1.5670
1.567 0.001 1.567
1.567 0.01 1.57
1.567 0.1 1.6
1.567 1 2
Die Messauflösung sollte nicht höher als die Auflösung des Eingangs
eingestellt werden. Eine Anzeigeauflösung, die höher als die Auflösung
des Eingangs eingestellt ist, könnte zu einer irreführenden Anzeige von
Merkmalwerten führen.
Anzeigeauflösung
festlegen
Mit Pfeiltasten das entsprechende Feld für die gewünschte Art der
Anzeigeauflösung (
mm, Inch, GMS, ...) markieren.
Mit den Zifferntasten die Anzeigeauflösung eintragen.
Mit «enter» bestätigen.
