Software-Setup

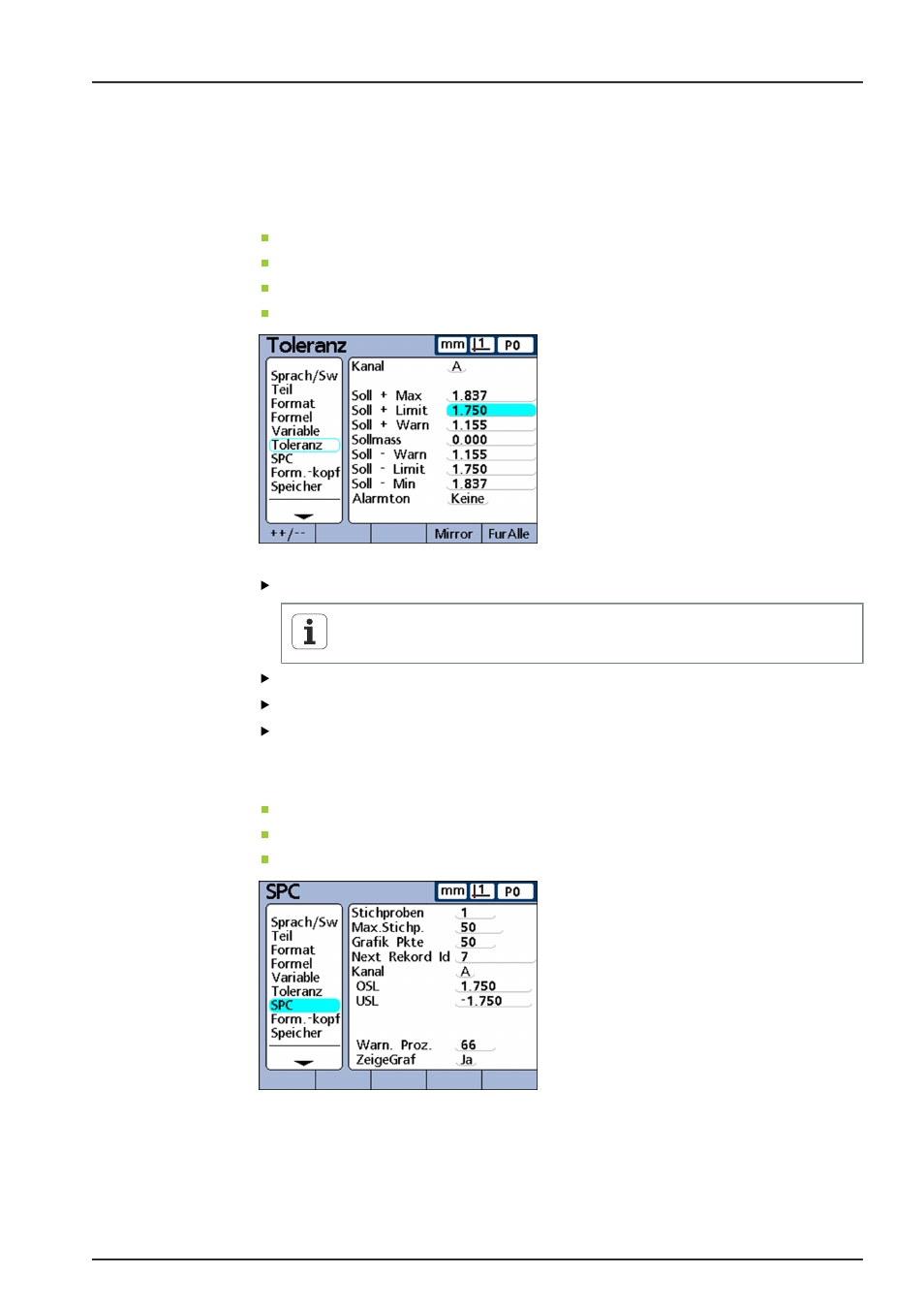

Toleranzwerte definieren: «Toleranz»
ND 2100G GAGE-CHEK 81
Werte spiegeln
Positive und negative Werte für
Max, Min und Warn können automatisch in
Abhängigkeit zum Grenzwert
Soll + Limit gesetzt werden. Zusätzlich werden die
Grenzwerte in das Setup-Untermenü «SPC» übernommen.
Die neuen Werte lauten:
- Limit = + Limit
Max, Min = + Limit + 5 %
Warn = SPC Warn. Proz. (%) von + Limit
SPC OSL und SPC USL = + Limit
Positive und negative
Werte für
Max und
Warn automatisch
setzen
Feld
Soll + Limit markieren.
Die Funktion Mirror wird nur ausgeführt, wenn das Feld
Soll + Limit
markiert ist.
Toleranzgrenze mit den Zifferntasten eingeben.
Softkey «Mirror» drücken.
«finish» drücken.
Bei diesem Beispiel wird
+ Limit auf 1.750 geändert. Dies führt zu den folgenden
Änderungen:
Max = + Limit + 5 % = 1.837
Warn = SPC Warn. Proz. (%) von + Limit = 66 % von + Limit = 1.155
SPC OSL und USL = + Limit = 1.750
