Installation
Kopfhörer und USB-Drucker anschließen
24 ND 2100G GAGE-CHEK

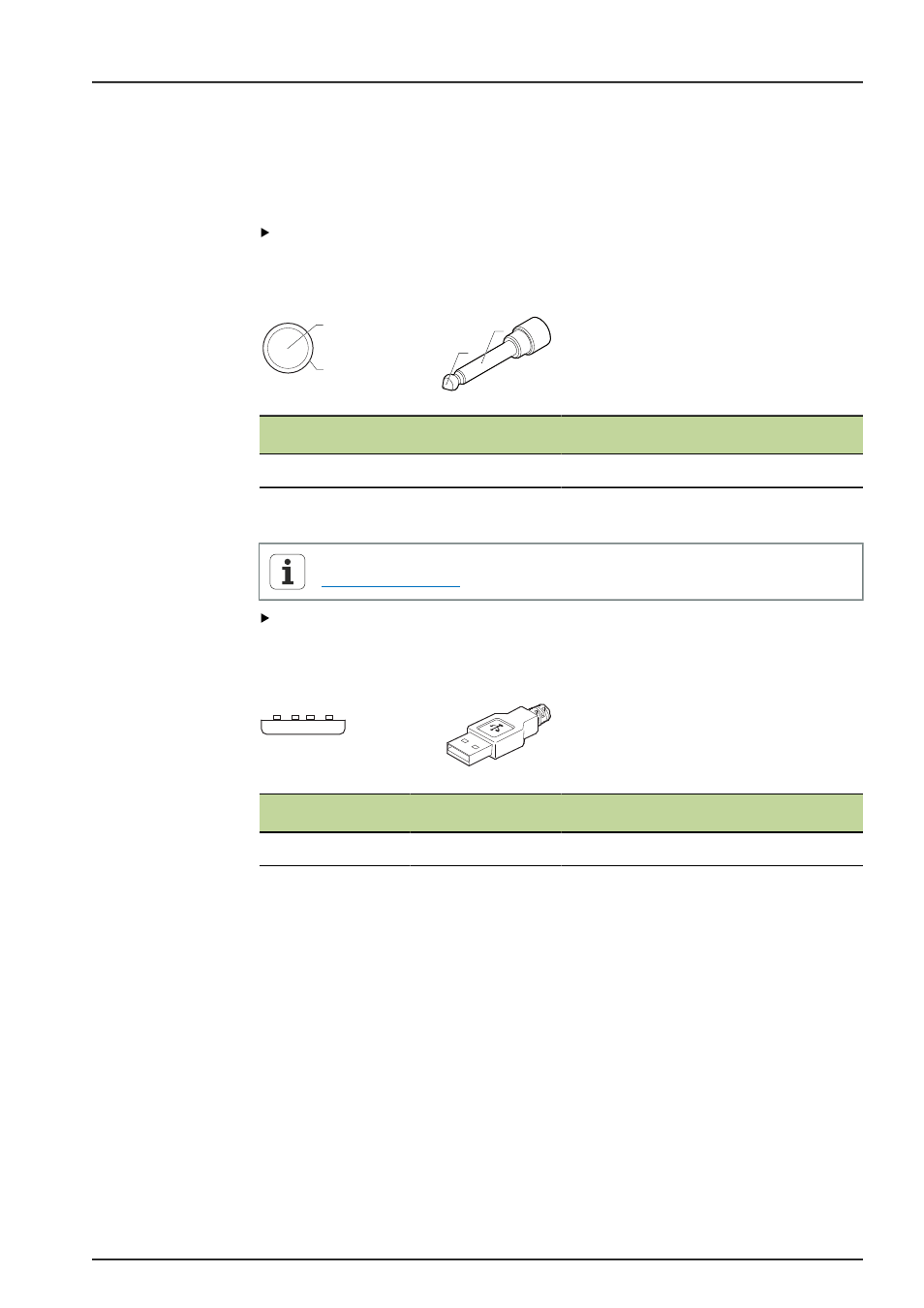

4.6 Kopfhörer und USB-Drucker anschließen
Kopfhörer anschließen In lauten Umgebungen oder falls Warnsignale störend auf die Umgebung wirken,
können Warnsignale an Kopfhörer gesendet werden.
Weitere Informationen zum Audioanschluss siehe "Technische Daten", Seite 261.
Kopfhörer an der Lautsprecherbuchse seitlich am Gerät anschließen. Der Stecker
des Kopfhörers muss vollständig eingesteckt sein. Informationen zur Lage der
Anschlüsse siehe "Geräterückseite", Seite 19.
Klinkenstecker:
Pin-Belegung
1
2
1
2
1 2
Out Signal GND
USB-Drucker
anschließen
Das Gerät unterstützt bestimmte USB-Drucker.
Eine Liste der unterstützten Drucker ist als Dokument unter
www.heidenhain.de erhältlich.
USB-Drucker am USB Typ A-Anschluss seitlich am Gehäuse anschließen. Der
USB-Kabelstecker muss vollständig eingesteckt sein. Informationen zur Lage der
Anschlüsse siehe "Geräterückseite", Seite 19.
USB Typ A: Pin-
Belegung 4 3 2 1
1 2 3 4
DC 5 V Data (-) Data (+) GND
