Software-Setup

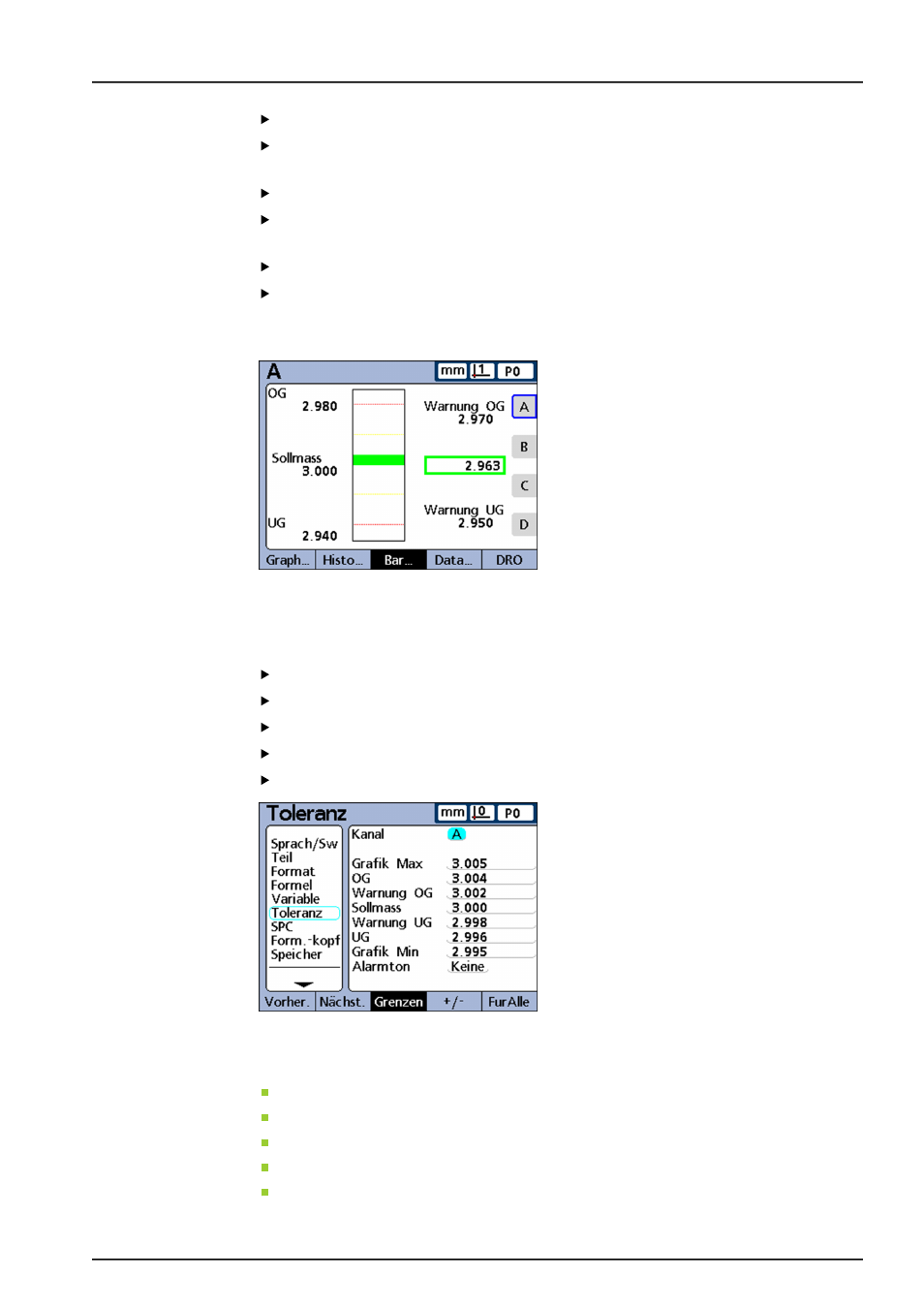

Toleranzwerte definieren: «Toleranz»
ND 2100G GAGE-CHEK 79
Toleranzbereich
unterhalb des
Sollwerts (- Toleranz)
festlegen
Softkey «++/-- »drücken.
Entsprechende Untergrenzen des negativen Toleranzbereichs in die Felder
- Max,
- Limit und - Warn eingeben.
Sollwert eingeben.
Entsprechende Obergrenze des negativen Toleranzbereichs in das Feld
+ Warn
eingeben.
Mit Softkey «++/-- »das Feld in
- Warnumschalten.
Vorgang für die Felder
+ Limit und + Max wiederholen.
Damit sind die entsprechenden Obergrenzen des negativen Toleranzbereichs
festgelegt.
Sollwert mit festen Grenzwerten
Ein Sollwert wird zwischen festen Plus- und Minusgrenzen angezeigt.
Feste Grenzwerte
oberhalb und unterhalb
eines Sollwerts
festlegen
Softkey «Grenzen» drücken.
Gewünschtes Toleranzfeld markieren.
Gewünschten Toleranzwert eingeben.
Vorgang für alle Toleranzwerte wiederholen.
«finish» drücken.
Folgendes Beispiel mit 3 mm ± 0.005 mm zeigt einen Sollwert mit festen
Grenzwerten.
Sollmass = 3.000 mm
Warnung OG = 3.002
Warnung UG = 2.998
OG = 3.004
UG = 2.996
