Allgemeine Bedienung
28 ND 2100G GAGE-CHEK
5 Allgemeine Bedienung
Die Bedienung des Geräts bei den Messungen erfolgt über verschiedene Tasten.
Am Bildschirm werden für den Setup von Formeln und weiteren Einstellungen
verschiedene Menüs angezeigt. Am Bildschirm können die Messergebnisse in
verschiedenen Darstellungen ausgegeben werden.
Die Messungen erfolgen benutzerkontrolliert oder halbautomatisch in Verbindung mit
einem Mehrstellenmessplatz.
Die von den Eingängen gelieferten Daten können algebraisch verknüpft oder über
mathematische und Steuerungsformeln weiterverarbeitet werden, um Merkmale wie
Ebenheit, Volumen und Rundlauf anzuzeigen. Die entsprechenden Formeln hierzu
lassen sich bei der Einrichtung des Geräts über Menüs und mathematische Funktionen
erstellen.

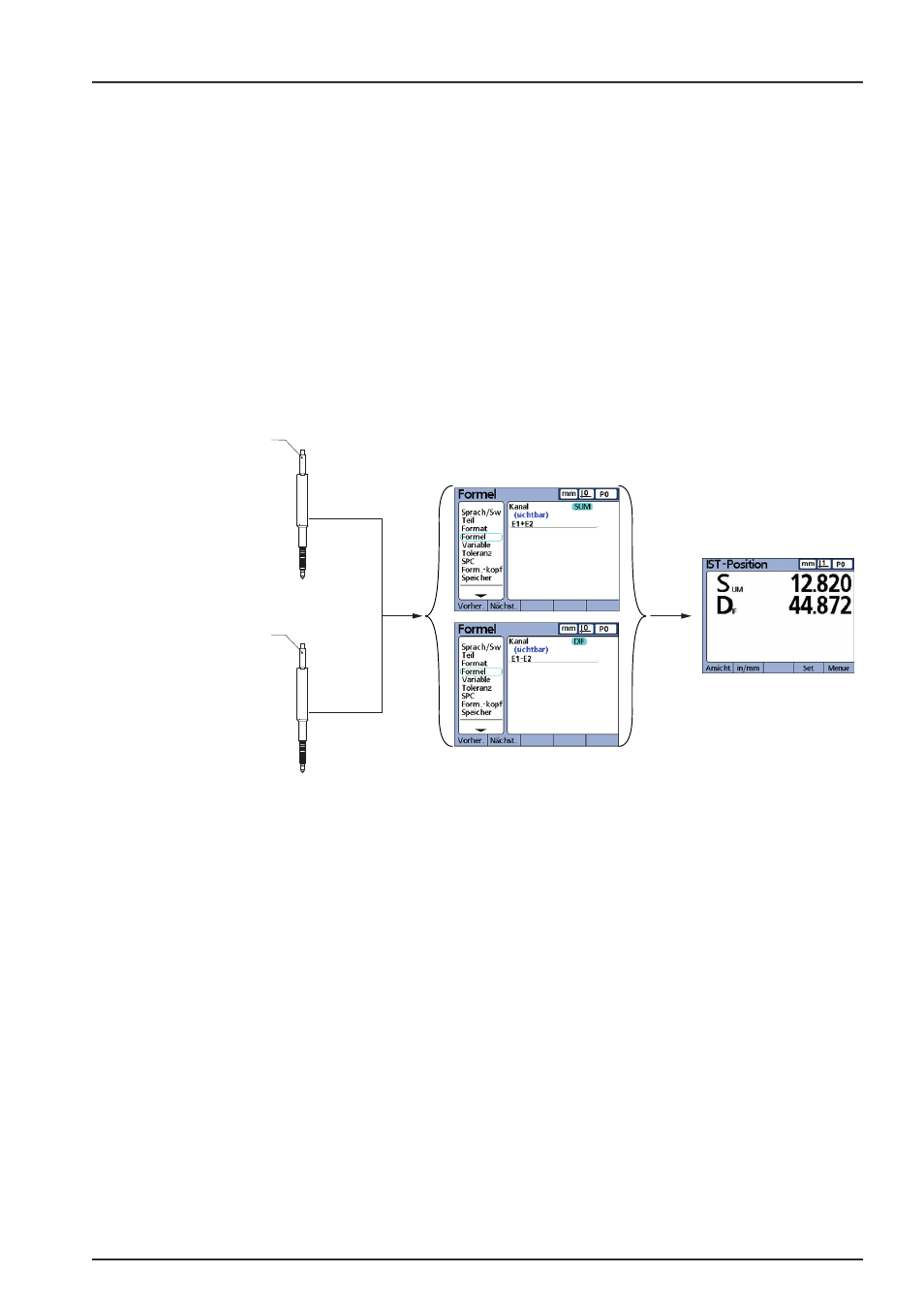

E1
E2
E1=28.846 mm
E2=-16.026 mm Summe=E1+E2
Dif=E1-E2 Sum-
me=12.820
Dif=44.872
Zur Prüfung bestimmter Merkmale an Bauteilen werden Messgeräte oder
Messaufnehmer im Rahmen der Serienfertigung oder Qualitätsendprüfung eingesetzt.
