Allgemeine Bedienung
Ansicht
DRO
ND 2100G GAGE-CHEK 41

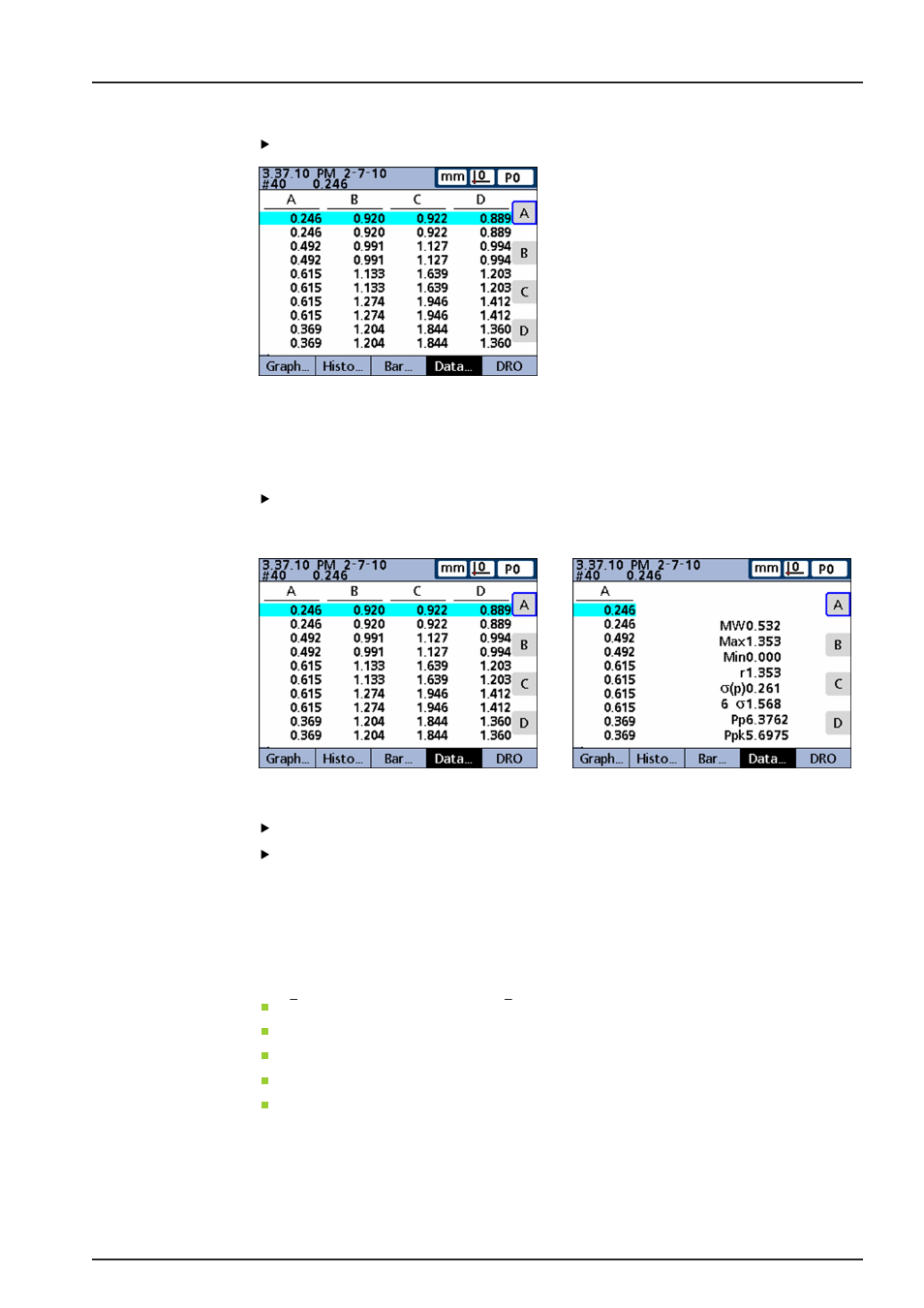

«Data...» Um die Merkmale in einer Datentabelle anzuzeigen:
Softkey «Data...» drücken.
In der Ansicht
Data werden die gespeicherten Messdaten für bis zu 4 Merkmale in
Tabellenform dargestellt.
Um zwischen der Datenansicht aller Merkmale und den Daten eines einzelnen
Merkmals umzuschalten, das SPC-Statistiken enthält:
Softkey «Data...» drücken.
Es werden weitere Merkmale in Tabellenform angezeigt.
Um das gewünschte Merkmal einzeln als Datentabelle anzuzeigen:
Entsprechende Merkmaltaste drücken.
Wenn die gespeicherte Datenmenge die Größe des Bildschirms überschreitet, dann
mit den Pfeiltasten durch die Tabellen navigieren.
Optionen bei mehreren Stichproben
Optionen Ist die Anzahl der Stichproben auf mehr als eine Stichprobe eingestellt, werden in der
Softkeyleiste folgende Ansichtsoptionen angeboten:
«x...»: Anzeige des Mittelwerts (x) der einzelnen Stichproben für bis zu 16 Merkmale
«r...»: Anzeige der Spannweite (r) der einzelnen Stichproben für bis zu 16 Merkmale
«Bar...»: Anzeige von Daten als Balkendiagramm
«Data...»: Anzeige von numerischen Daten in Tabellenform
«DRO»: Anzeige der Ansicht
DRO mit den IST-Positionen
