Installation
Schalteingänge und -ausgänge verdrahten
26
ND 2100G GAGE-CHEK

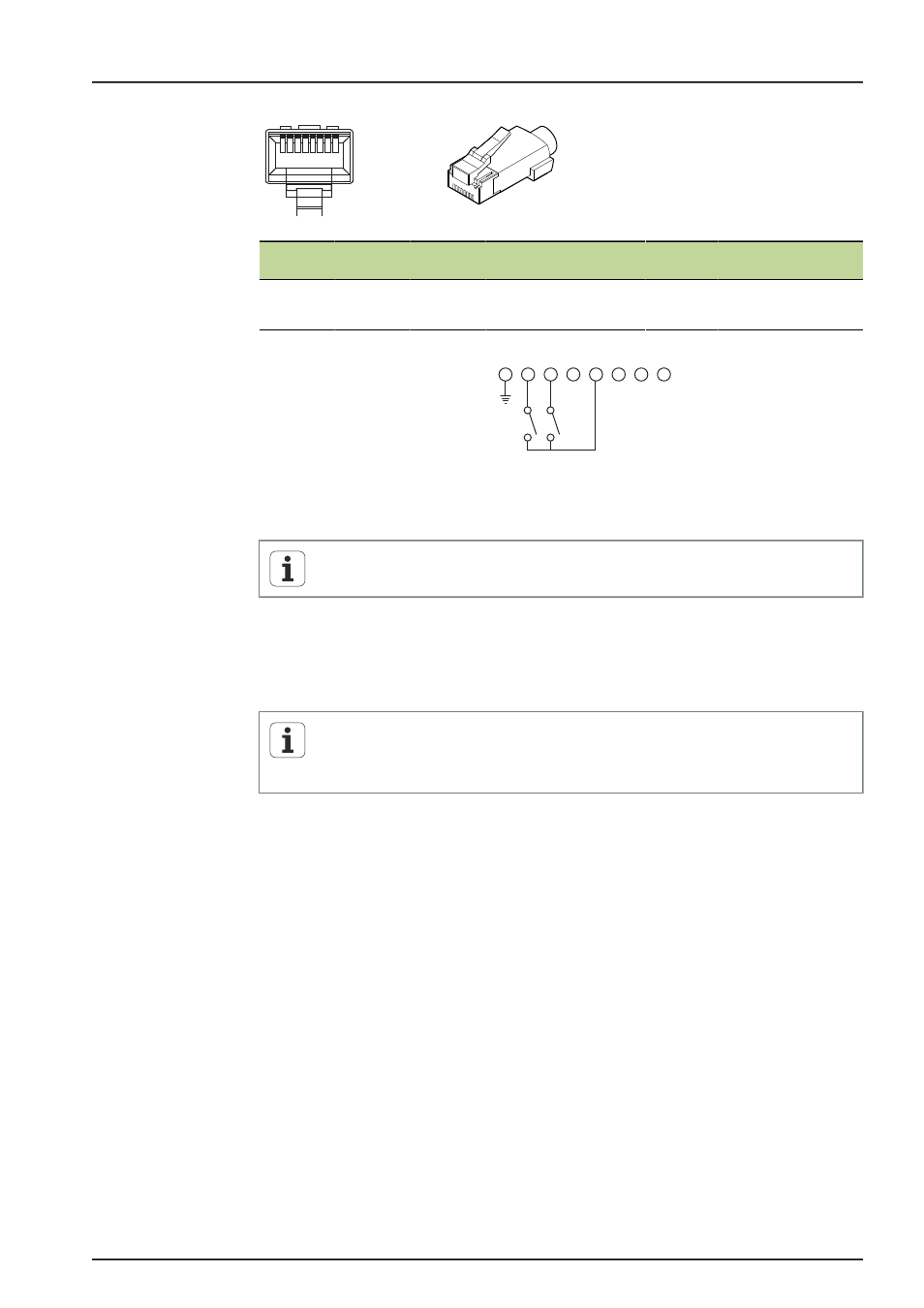

RJ-45 Stecker:
Pin-Belegung
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Case
GND
S-2
S-1
/
S-1, S-2
COM
/
/
/
COM: common
1
2
3
4
5
6
7
8
S-2
S-1
4.8
Schalteingänge und -ausgänge verdrahten
Funktionen basieren auf den vom Fachpersonal gespeicherten Formeln und
Werten.
Die Verdrahtung von Schalteingängen und -ausgängen ist abhängig von der
kundenseitigen Peripherie (siehe Herstellerdokumentation).
Personalanforderung
Abhängig von der anzuschließenden Peripherie kann für die
Anschlusstätigkeiten eine Elektrofachkraft erforderlich sein.
Beispiel: Überschreitung der SELV.
Relaisanschluss
Für spezielle Anwendungsfälle, bei denen Schwachstromschaltungen erforderlich sind,
verfügt das Gerät auf der Rückseite über Kontakte für ein Trockenkontakt-Relais mit
1-poligem Wechselkontakt. Die Schließer- und Öffnerkontakte des Relais stehen für
Anwendungen mit Schwachstrom und Kleinspannungen zur Verfügung.
Weitere Informationen zum Relaisanschluss siehe "Technische Daten", Seite 261.
