Allgemeine Bedienung
Ansicht
DRO
ND 2100G GAGE-CHEK
43

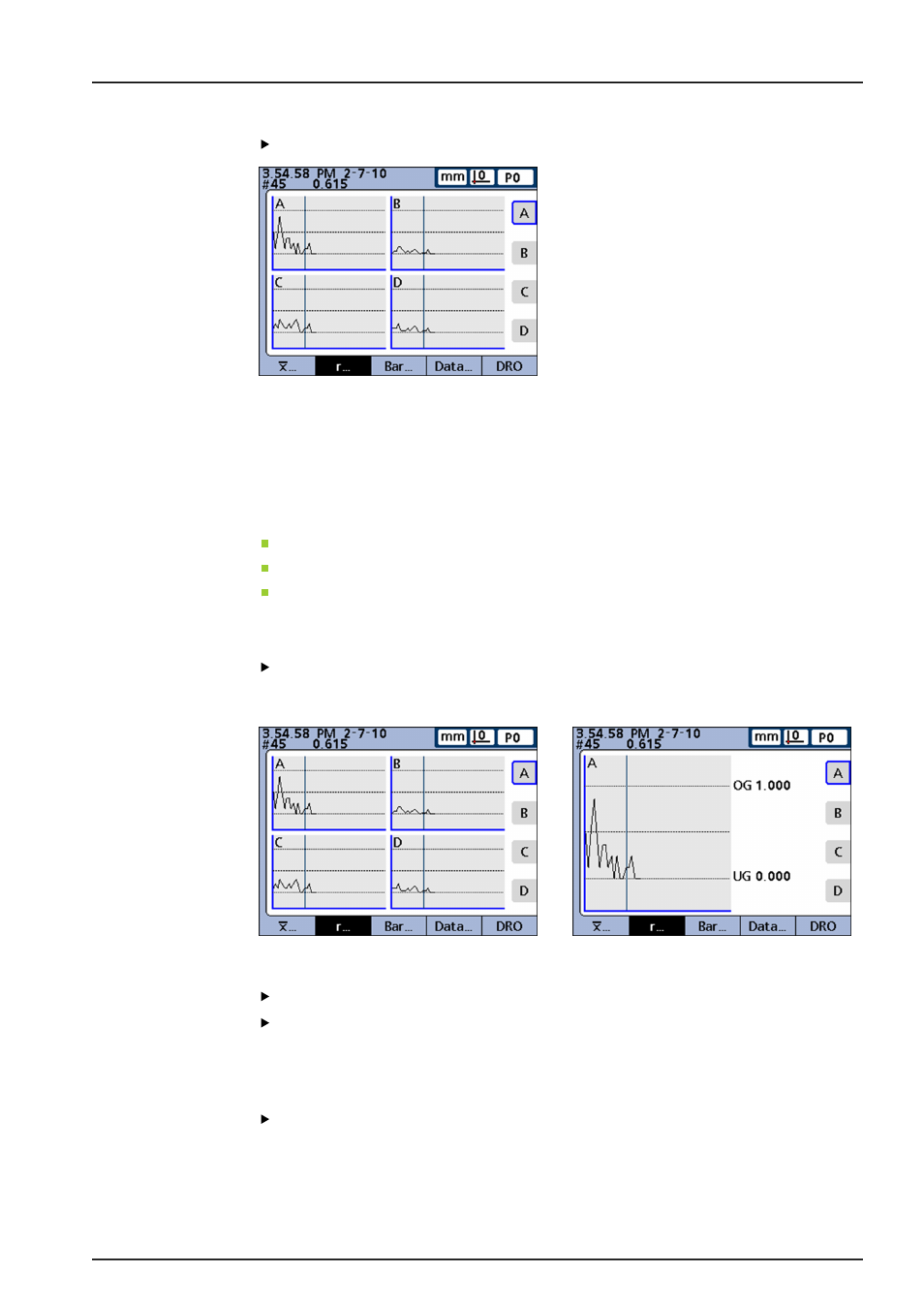

r-Karten
Um r-Karten der Merkmale anzuzeigen:
Softkey «r...» drücken.
In dieser Ansicht wird die Spannweite (r) der einzelnen Stichproben für bis zu
16 Merkmale jeweils als Kurvendiagramm dargestellt.
Die Neuberechnung der Spannweite erfolgt dabei nicht einzeln für jede Messung,
sondern jeweils nach Abschluss einer Stichprobe, siehe "Statistikparameter definieren:
SPC", Seite 82.
Oben links am Bildschirm befinden sich folgende Informationen:
Datum und Uhrzeit, wann der einzelne Wert gespeichert wurde
die Sample ID-Nr. für das Merkmal und der dazugehörige Datenwert
bei Anzeige eines einzelnen Merkmals außerdem der Sollwert und die Grenzwerte
Um die Anzahl der am Bildschirm angezeigten Kurvendiagramme zwischen einem und
mehreren Diagrammen umzuschalten:
Softkey «r...» drücken.
Die Anzeige wechselt zwischen der Darstellung von einem und mehreren Diagrammen:
Um das gewünschte Merkmal einzeln anzuzeigen:
Entsprechende Merkmaltaste drücken.
Wenn die gespeicherte Datenmenge die Größe des Bildschirms überschreitet, dann
mit den Pfeiltasten durch die Kurvendiagramme navigieren.
Einzelne Stichproben können gezielt über eine vertikale Linie im Kurvendiagramm
ausgewählt werden.
Vertikale Linie mit den Pfeiltasten «nach links» bzw. «nach rechts» verschieben.
