Individuelle Programmierung
Funktionen im Menü «list ...»
ND 2100G GAGE-CHEK
229

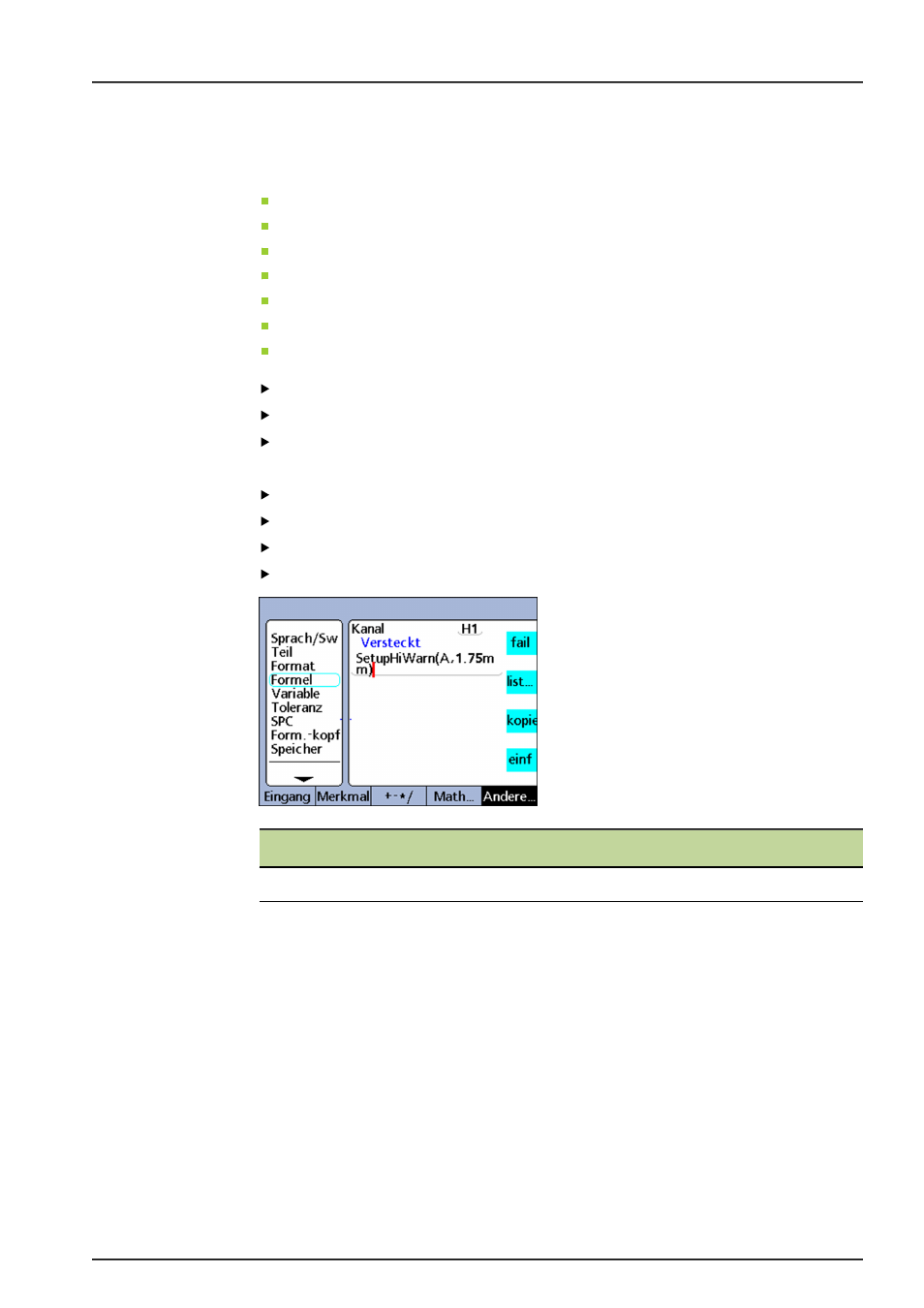

8.6.34
Anzeigeparameter des Balkendiagramms festlegen:
Setup
Verwendung
Die Funktion
Setup dient dazu, die Parameter des Balkendiagramms für das aktuelle
Teil anzugeben. Folgende Anzeigeparameter stehen zur Auswahl:
Maximalwert (
BarMax)
Minimalwert (
BarMin)
Obergrenze (
HiLimit)
Obergrenze Warnung (
HiWarn)
Untergrenze (
LoLimit)
Untergrenze Warnung (
LoWarn)
Sollmaß (
Sollwert)
Funktion einfügen
Merkmaltaste «list ...» drücken.
Funktion
Setup markieren.
«enter» drücken.
Die Parameterliste wird angezeigt.
Gewünschten Parameter markieren.
Mit «enter» übernehmen.
Merkmal und Wert eintragen.
«enter» drücken.
Syntax
Vn =
SetupParameter(Merkmal,Wert)
Beispiel
V1 =
SetupHiWarn(A,1.75mm)
V1 =
SetupHiWarn(B,2.00mm)
V1 =
SetupHiWarn(C,2.25mm)
V1 =
SetupHiWarn(D,2.50mm)
Setzt den HiWarn-Parameter für das Balkendiagramm jeweils auf unterschiedliche
Werte für Merkmal A bis D.
