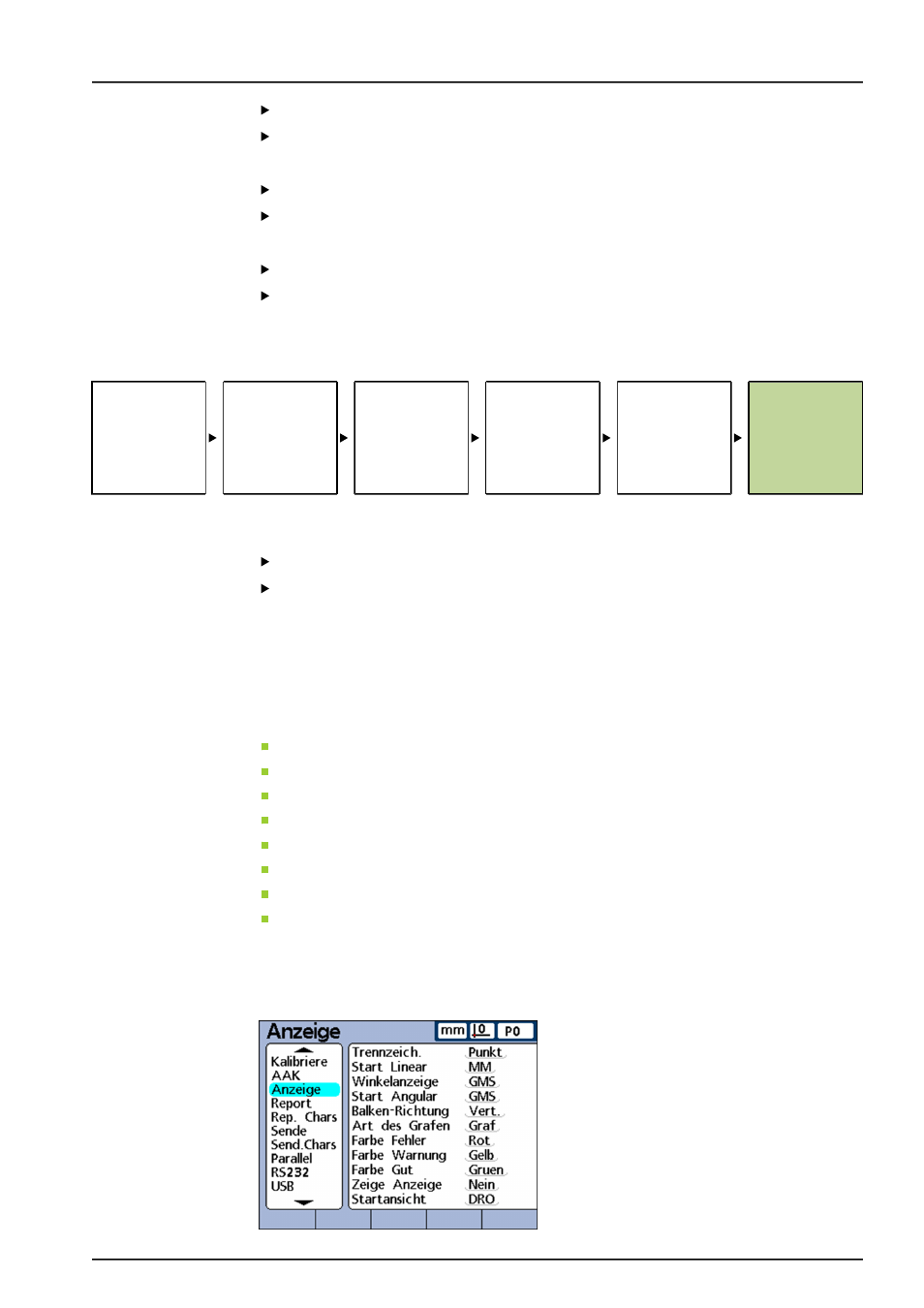

Software-Setup
Bildschirm konfigurieren: «Anzeige»
110 ND 2100G GAGE-CHEK
Mit den Zifferntasten den auf dem Messnormal angegebenen Wert eingeben.
Mit «enter» den Wert bestätigen.
Feld
Ist wird markiert.
Taster an der Oberfläche des Messnormals positionieren.
Softkey «Lern.» drücken.
Der entsprechende Messwert wird im Feld
Ist angezeigt.
Mit «enter» den Wert bestätigen.
Diese Schritte zur Eingabe der Soll- und Istwerte für den gesamten Bereich des
Messgeräts wiederholen.
7.16.6 AAK aktivieren
Kap 7.16.1:
Alle Bezugs-
punkte löschen
Kap 7.16.2:
Aus- und Ein-
schalten und
Maschinen-Null-
punkt setzen
Kap 7.16.3:
AAK deaktivie-
ren
Kap 7.16.4:
Maschinen-0
Offset
Kap 7.16.5:
Neue Segment-
werte eingeben
Kap 7.16.6:
AAK aktivieren
Wenn alle Segmentdaten für das Messgerät eingegeben sind, muss die AAK-Funktion
aktiviert werden.
AAK aktivieren
Das Feld
Aktiviert für einen beliebigen Eingang markieren.
Softkey «Ein» drücken, um die AAK bzw. LEC für den gewählten Eingang zu
aktivieren.
7.17 Bildschirm konfigurieren: «Anzeige»
Überblick In diesem Kapitel werden folgende Funktionen beschrieben:
Trennzeichen für numerische Anzeigen
Winkelanzeige
Standardeinstellungen für lineare und Winkelanzeige festlegen
Balken-Richtung
Balken- oder Dialgrafik
Farben zur Kennzeichnung der Messergebnisse
Maßeinheiten
Startanzeige
Aufruf Softkeys «Menue/Setup», Setup-Untermenü «Anzeige»
Kurzbeschreibung Im Setup-Untermenü «Anzeige» befinden sich Felder zur Konfiguration des LCD-
Bildschirms.
