8.3.4 Formel vor der Benutzung testen
Bevor eine Formel für Prüfaufgaben verwendet wird, sollte sie grundsätzlich gründlich
getestet werden, um sicherzustellen, dass sie ordnungsgemäß funktioniert.
Kap 8.3.1:
Teilenummer wäh-
len oder zuweisen
Kap 8.3.2:
Bezeichnungen für
Merkmale des Teils
eingeben
Kap 8.3.3:
Formelfunktionen
den Merkmalen
zuweisen
Kap 8.3.4:
Formel vor der
Benutzung testen

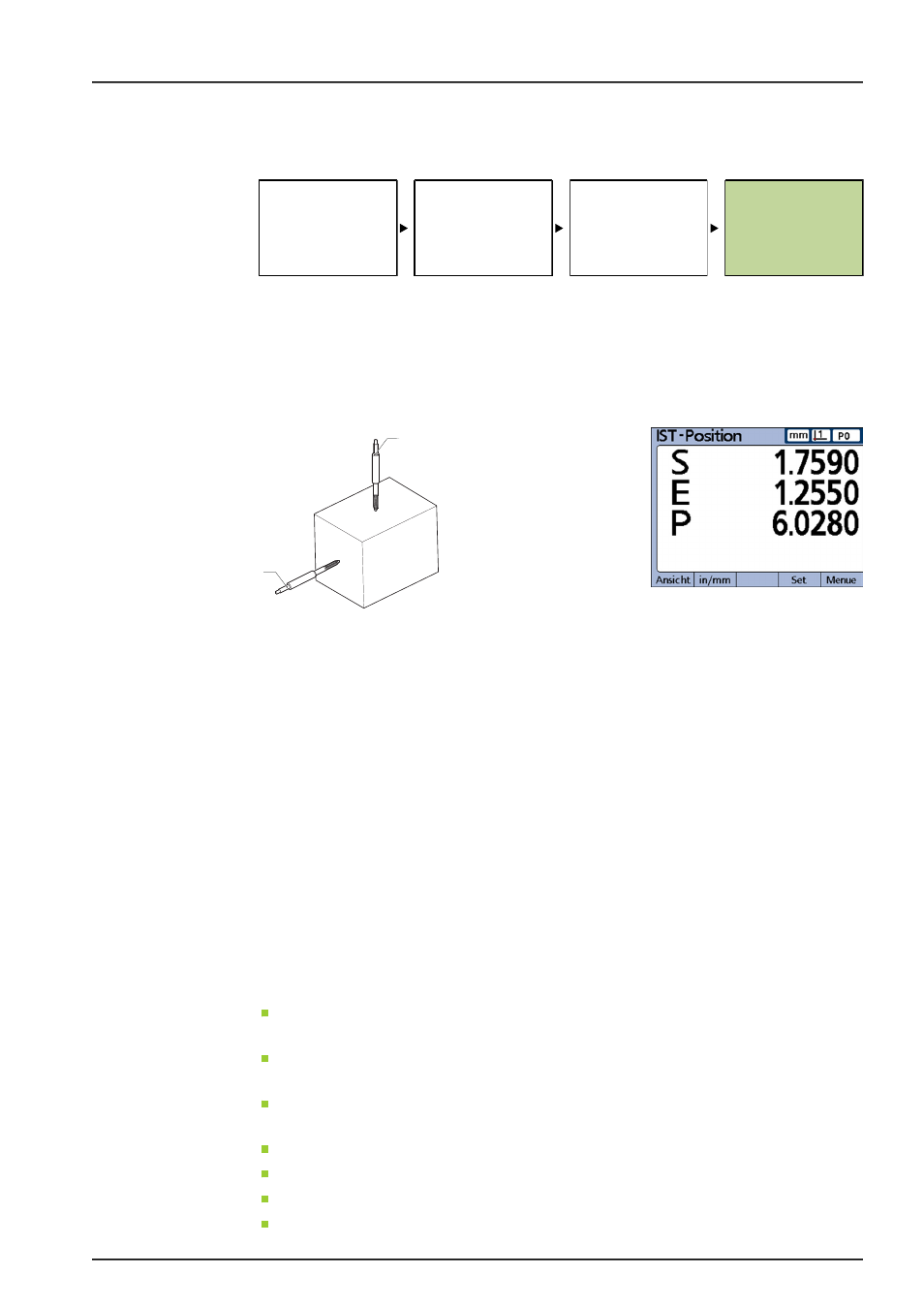

Im gezeigten Beispiel sind die Messtaster des Geräts an der Seite und am Ende eines
rechteckigen Blocks positioniert.
Die Ansicht
DRO zeigt für das Merkmal S (Seite) den Wert 1.759 mm und für das
Merkmal
E (Ende) den Wert 1.255 mm an. Der daraus berechnete Umfang P beträgt
6.028 mm.
Dies ist korrekt und bestätigt, dass die Formel einsatzbereit ist.
1
2
1 S, Eingang 1
2 E, Eingang 2
P=2*(E1+E2)
6.028=2*(1.759+1.255)
Formeln sind korrekt
8.4 Einfache Formelfunktionen
Einfache Formelfunktionen sind Grundfunktionen zur Berechnung und Anzeige
von Merkmalen auf Grundlage von Messgeräte-Eingängen, anderen Merkmalen,
Rechenoperatoren, mathematischen Funktionen und Konstanten.
Sichtbare Merkmale werden normalerweise mit einfachen Funktionen verwendet, um
Werte anzuzeigen. Versteckte Merkmale werden mit einer Kombination aus einfachen
und komplexen Funktionen eingesetzt, um Operationen durchzuführen.
Beispiel A = 2*pi*v(B)
Diese Formel verwendet einfache Funktionen, um dem sichtbaren Merkmal
A einen
numerischen Wert zuzuweisen. Dieser Wert wird in der Datenbank des Geräts
gespeichert, wenn «enter» gedrückt wird oder die Funktion
trip ausgeführt wird.
Einfache Funktionen Zu den einfachen Funktionen gehören:
Eingangsfunktionen (
E1...) integrieren Messgerät-Eingänge in Formeln. Weitere
Informationen siehe "Eingangsfunktionen", Seite 153
Merkmalfunktionen (
D1,D2...V1,V2...S1,S2...) integrieren andere Merkmale in
Formeln. Weitere Informationen siehe "Merkmalfunktionen", Seite 154
Rechenoperatoren (
+ - * /) addieren, subtrahieren, multiplizieren und dividieren.
Weitere Informationen siehe "Rechenoperatoren", Seite 155
Runde Klammern
( ) gruppieren Terme innerhalb einer Formel
Quadratwurzeln (
v) dienen zum Wurzelziehen
Exponenten (
exp) dienen zum Potenzieren
Trigonometrische Funktionen (
sin, cos, tan) ermitteln trigonometrische Werte
