Individuelle Programmierung
Funktionen im Menü «list ...»
222 ND 2100G GAGE-CHEK
Beispiel 2 Daten scannen und an serielle V.24/RS-232-Schnittstelle senden:
V1 = OnEvent5(
Scan(E4,0Grad,1Grad,360,60sek))
A = E1
B = E2
D = E4
V2 = OnEventAbspielen(SendNeuDS)
Die Eingänge werden gescannt und die Daten dann mit der Funktion
SendRec und
einem Abspiel-Ereignis an die serielle V.24/RS-232-Schnittstelle gesendet.
Der Scan-Vorgang wird durch Drücken der Zifferntaste «5» gestartet. Danach werden
360 Scans in Intervallen (Inkrementen) von 1 Grad erfasst.
Falls nicht alle angegebenen Scans innerhalb des Zeitlimits von 60 Sekunden
aufgenommen werden können, wird die Funktion
Scan durch einenTimeout von 60sek
beendet.
Während des Abspielens wird bei jedem Auftreten eines Abspiel-Ereignisses ein
Datensatz mit Merkmalwerten an die serielle V.24/RS-232-Schnittstelle gesendet.

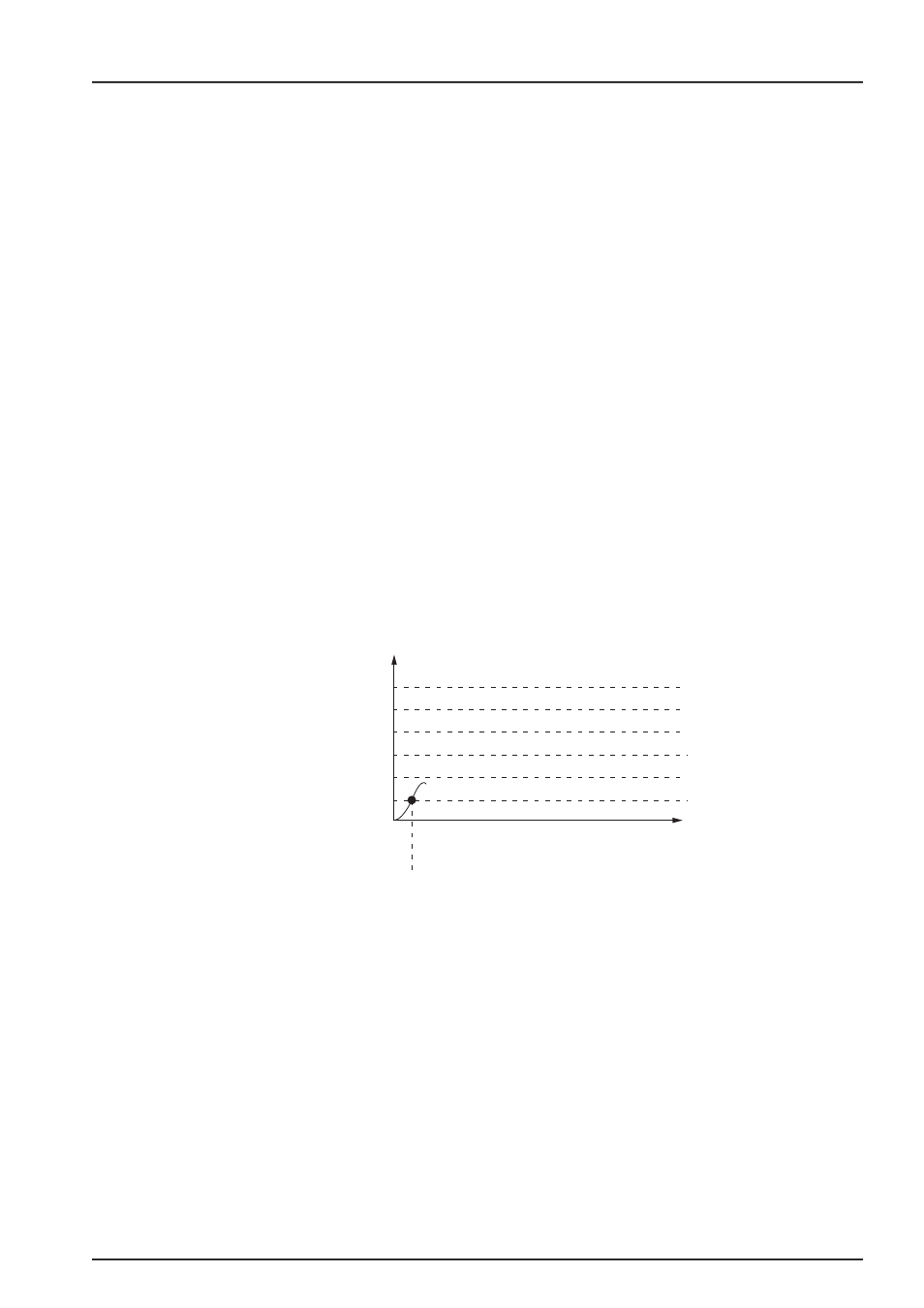

Ablauf des Scanvorgangs
Beim Beginn des Scan-Vorgangs wird der Wert des Referenzeingangs (ch) mit dem
Startwert-Parameter (st) verglichen.
Sobald der Wert des Referenzeingangs den Startwert erreicht, werden alle Eingänge
einmal gescannt und zwischengespeichert.
Das System wartet dann, bis der Wert des Referenzeingangs das erste Inkrement über
(bzw. unter) dem Startwert überschreitet.
Inkrement (sp) 5
Inkrement (sp) 4
Inkrement (sp) 3
Inkrement (sp) 2
Inkrement (sp) 1
Startwert (sp)
Wert-
Referenzeingang
Anzahl Scans
der Eingänge
(Tiefe)
Alle Werte der Eingänge gespeichert und
System wartet auf Wert des ersten Inkrements.
