Inbetriebnahme
Messgerät konfigurieren
56 ND 2100G GAGE-CHEK

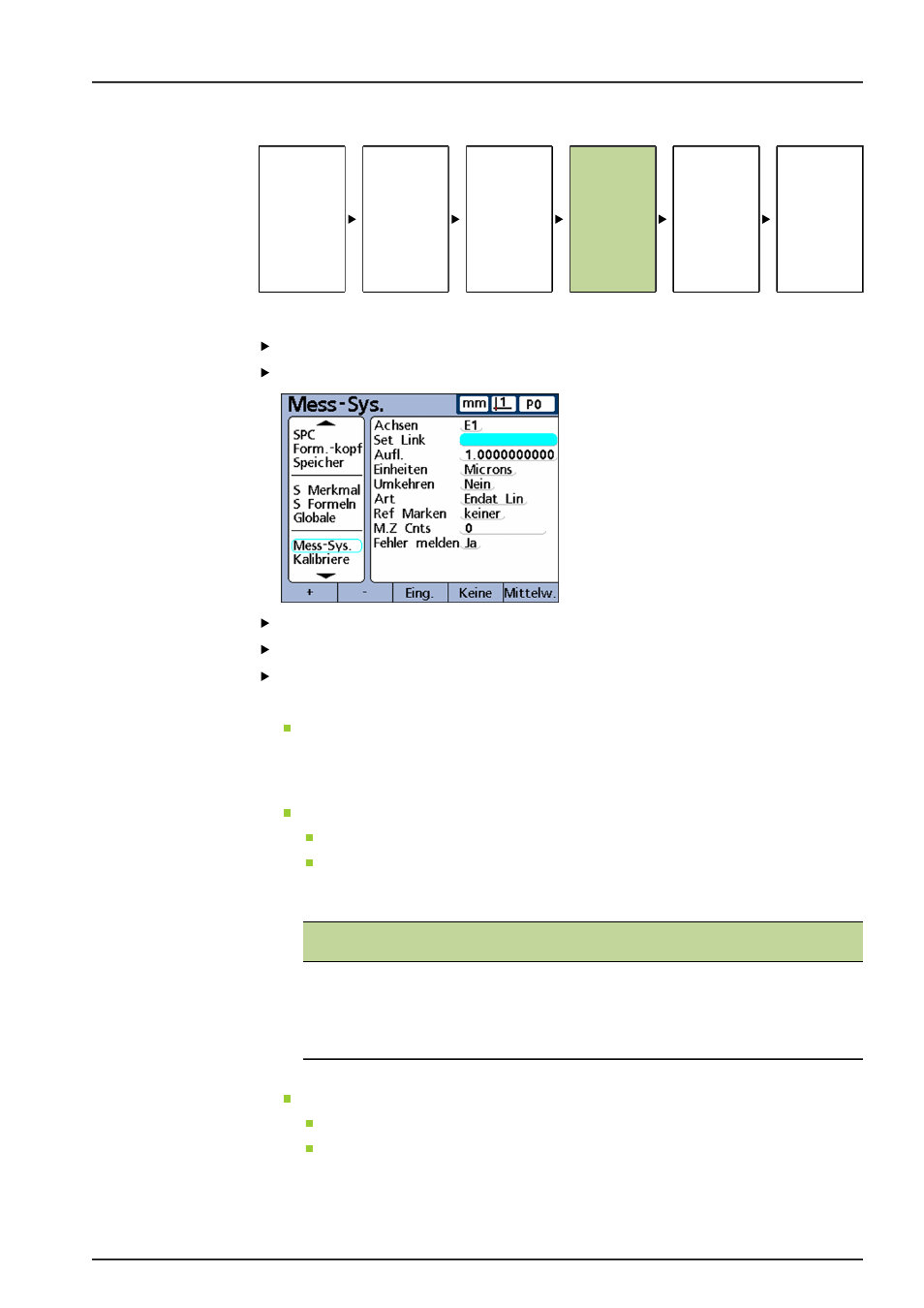

6.4 Messgerät konfigurieren
Kap 6.1:
Sprache
einstellen
Kap 6.2:
Passwort
eingeben
Kap 6.3:
Test-Teil
festlegen
Kap 6.4:
Messgerät
konfigurie-
ren
Kap 6.5:
Datum,
Uhrzeit,
Datums-
format und
Zeitformat
einstellen
Kap 6.6:
Anzeige-
format und
Anzeigeauf-
lösung ein-
stellen
Voraussetzung: der Bildschirm Teil ist aufgerufen, der Cursor steht hinter Name.
Pfeiltaste «nach links» drücken.
Mit den Pfeiltasten
Mess-Sys. markieren:
Pfeiltaste «nach rechts» drücken.
Am Bildschirm
Mess-Sys. mit Pfeiltasten Aufl. markieren.
Wert eintragen.
Für EnDat-Messgerät:
Keine manuellen Einstellungen nötig. Informationen werden aus dem Messgerät
ausgelesen.
Für 1 Vss-Messgerät:
Längenmessgeräte und Messtaster:
Aufl.= Signalperiode in mm / 40
Drehgeber und Winkelmessgeräte:
Aufl. = 360 / (Strichzahl x 40)
Beispiele:
Baureihe Signalperiode
SPECTO ST 128x/308x
METRO MT 12/25/60/101
METRO MT 128x/258x
LS 388C/688C, LS 187/487
20 µm = 0,02 mm
10 µm = 0,01 mm
2 µm = 0,002 mm
20 µm = 0,02 mm
Für TTL-Messgerät:
Längenmessgeräte und Messtaster:
Aufl.= Signalperiode in mm / 4
Für Drehgeber und Winkelmessgeräte:
Aufl. = 360 / (Strichzahl x 4)
Beispiele:
