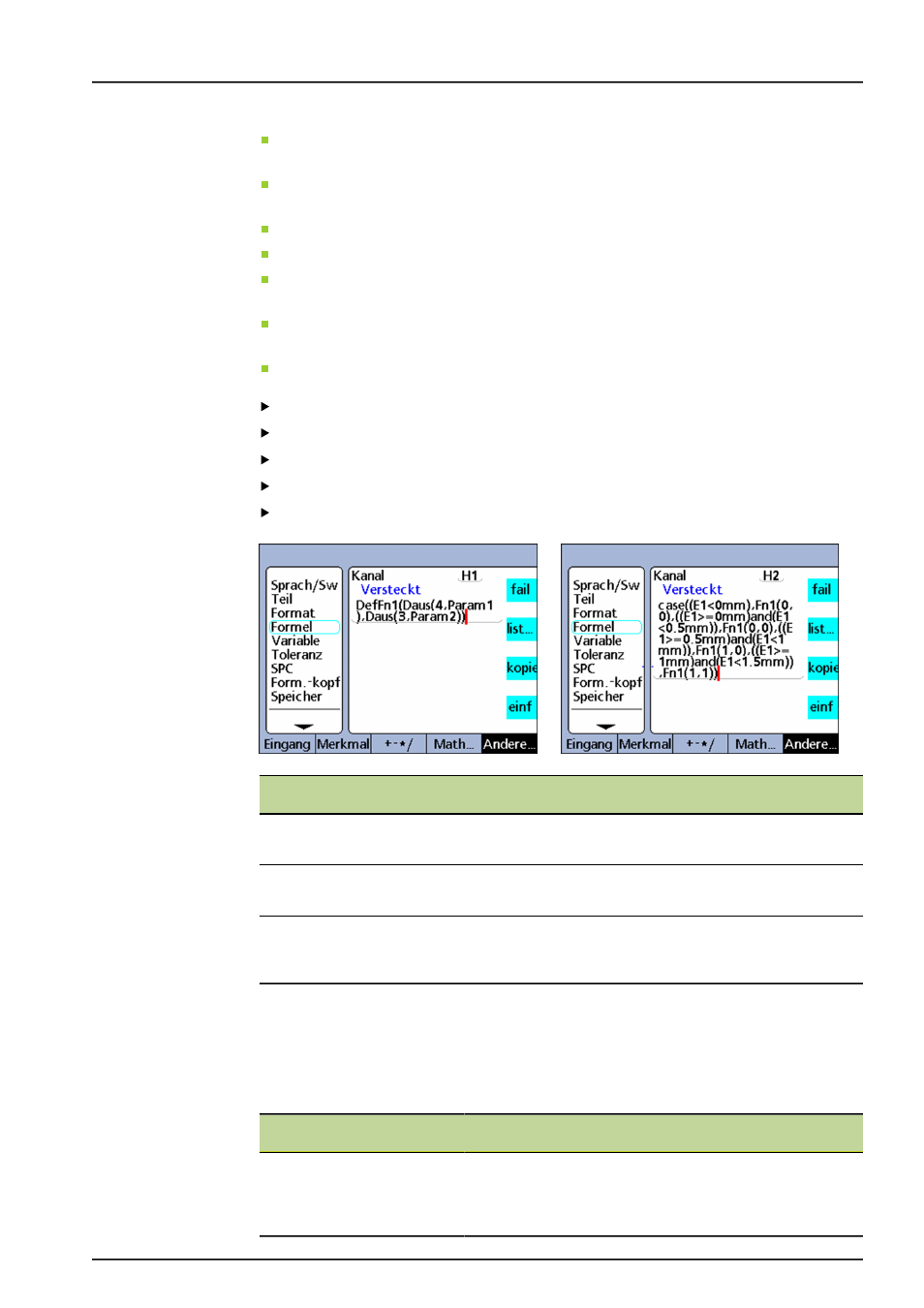

Individuelle Programmierung
Funktionen im Menü «list ...»
200 ND 2100G GAGE-CHEK
Merkmale anwenderspezifischer Funktionen:
Sie enthalten grundsätzlich eine Sammlung von Formeloperationen, die beim Aufruf
der Funktion auszuführen sind
Sie können Parameter enthalten, die der Funktion übergeben werden und bei der
Berechnung des Rückgabewerts verwendet werden
Sie werden mit der Funktion
FnDefine erstellt
Sie werden ausgeführt, wenn die Funktion
FnCall in einer Formel integriert ist
Sie können mit oder ohne Übergabeparameter definiert werden und liefern das
Ergebnis der darin enthaltenen Formeloperationen zurück
Sie müssen in Fomelzeilen versteckter Merkmale definiert werden, können jedoch
aus versteckten oder sichtbaren Merkmalformeln heraus aufgerufen werden
Funktionen, denen Parameter übergeben werden, verwenden die Funktion
FnParam
Funktion einfügen
Merkmaltaste «list ...» drücken.
Funktion
FnCall, FnDefine oder FnParam markieren.
Mit «enter» übernehmen.
Funktionsnummer eintragen.
«enter» drücken.
Syntax
FnDefine
Vn =
DefFn#(Aktion 1, Aktion 2, …Aktion<n>)
Aktion: Kombinationen von Formeloperationen des Geräts
FnParam Param#
Übergabeparameter an
FnCall (d.h. Fn#)
FnCall A = Fn#(Param1, Param2, …Param<n>)
Param: Parameter. Sie werden der Funktion übergeben und dienen zur Berech-
nung des Ergebnisses.
Beispiel Eine anwenderspezifische Funktion wird definiert, um den logischen Zustand der
Ausgangspins Daus(3) and Daus(4) der I/O-Schnittstelle so zu ändern, dass vier
Messwegbereiche des Tasters an Eingang 1 angegeben werden können.
Die Wertebereiche von E1 und die entsprechenden logischen Zustände von Daus(3)
und Daus(4) sind in der folgenden Wahrheitstabelle angegeben:
Wertebereich E1 Daus(4) Daus(3)
<0 mm
>=0 mm AND <0.5 mm
>=0.5 mm AND <1.0 mm
>=1.0 mm AND <1.5 mm 0
0
1
1 0
1
0
1
