Software-Setup

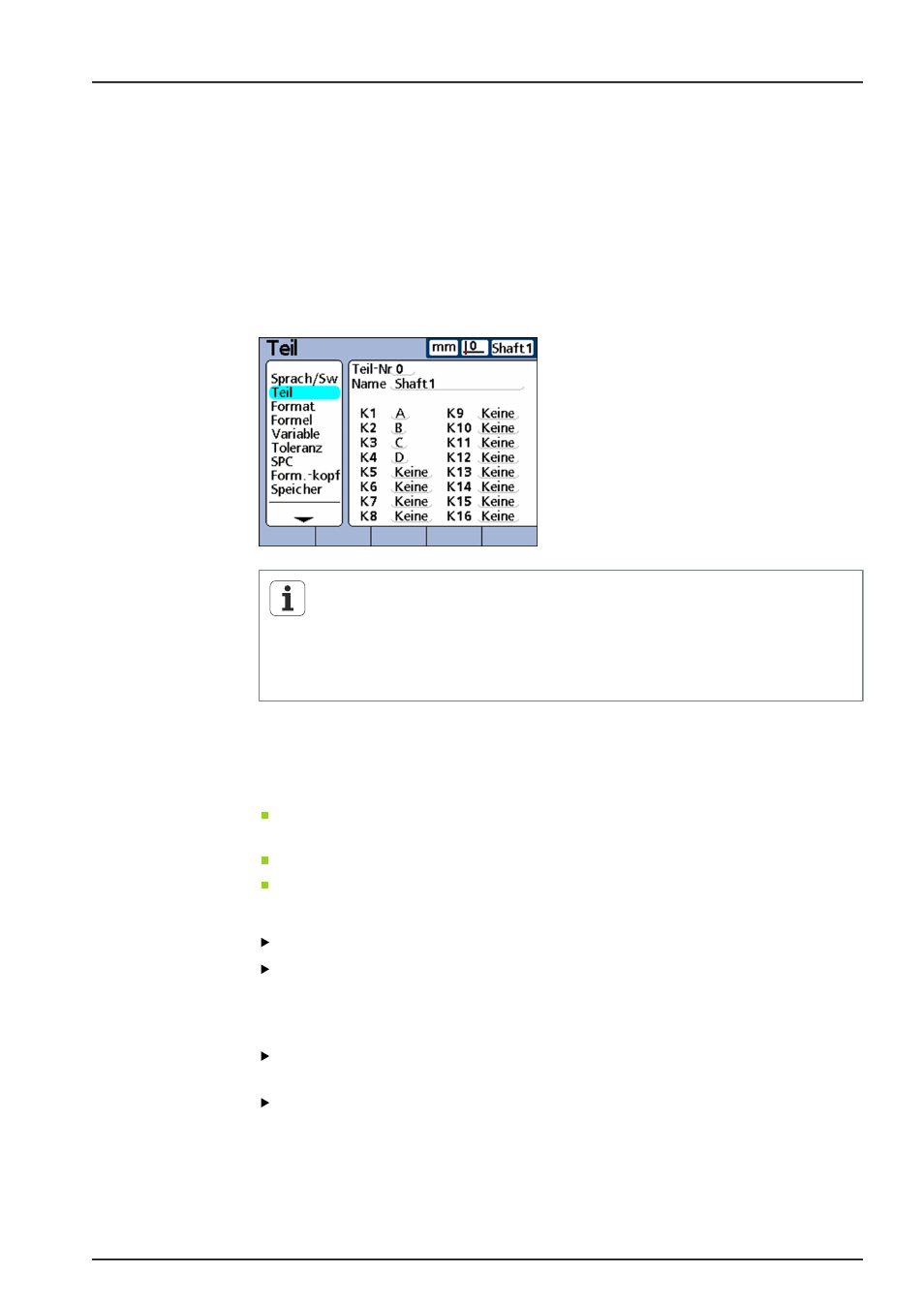

Teile- und Merkmalsbezeichnungen anlegen: «Teil»
ND 2100G GAGE-CHEK 69
Aufbau und Format von Teilen
Teilenummern bestehen aus zwei Ziffern zwischen 0 und 99, die vom System
fortlaufend für neu angelegte Teile vergeben werden. Die Bezeichnungen der Teile
können aus bis zu 8 alphanumerischen Zeichen bestehen, die über die ABC-Tastatur
am Bildschirm und über den Zahlenblock eingegeben werden. Teilebezeichnungen
erscheinen in Berichten, während in Formeln nur Teilenummern angegeben werden.
Die fertigen Merkmalbezeichnungen eines Teils können kopiert und in ein anderes Teil
übernommen werden.
Für sichtbare und versteckte Merkmale gilt die gleiche Namenskonvention. Pro Teil
können je 16 sichtbare und versteckte Merkmale zur freien Belegung und Verwendung
definiert werden.
Beim Löschen einer Teilenummer werden sämtliche Daten zu diesem Teil
zusammen mit allen dazugehörigen Merkmalen aus der Datenbank des
Geräts entfernt. Zugleich wird die Teilenummer aller höher nummerierten
Teile um jeweils 1 verringert. Dadurch ändern sich die Daten, die mit den
jeweiligen Teilenummern verknüpft sind, da diese nun die Daten eines Teils
enthalten, das zuvor eine höhere Nummer hatte.
Teilenummern anlegen
Im Gerät können bis zu 100 (Software-)Teile angelegt werden. Das Anlegen mehrerer
Teile ist aus mehreren Gründen sinnvoll:
wenn an einem einzigen physischen Teil eine Vielzahl von Messungen durchgeführt
werden soll, die sich in verschiedene Kategorien einteilen lassen
wenn unterschiedliche physische Teile zu messen sind
oder wenn mehr Merkmale benötigt werden, ein Teil zu vermessen, als ein einziges
Teil bietet (Sprungfunktionen)
Neue Teilenummer
anlegen
Feld
Teil-Nr markieren.
Softkey «Neu» drücken.
Teilenummern wählen
Bestehende
Teilenummer wählen
Abwärts durch eine Teileliste navigieren: «Schnellzugriffstaste links» oder Softkey
«Vorher.» drücken.
Aufwärts durch eine Teileliste navigieren: «Schnellzugriffstaste rechts» oder Softkey
«Nächst.» drücken.
