Individuelle Programmierung
Funktionen im Menü «list ...»
ND 2100G GAGE-CHEK
209
8.6.20

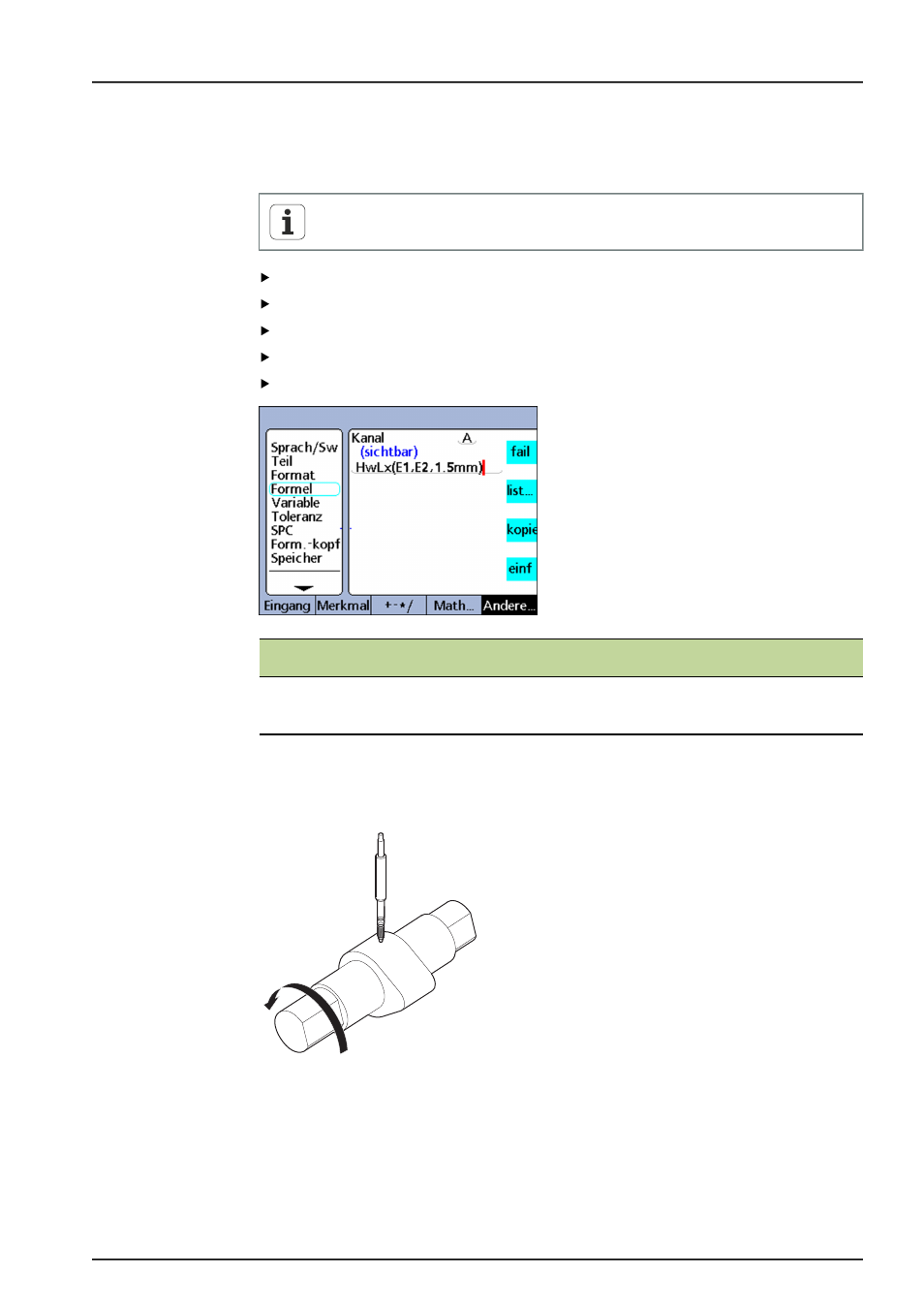

Bedingten Eingangswert zuweisen:
HwLx
Verwendung
Mit der Funktion
HwLx (Hardware Latch) kann der Wert eines Eingangs zugewiesen
werden, wenn ein zweiter Referenzeingang einen bestimmten Wert erreicht.
Diese Funktion steht nur bei Geräteausführungen mit 1 Vss- oder TTL-
Messgeräteschnittstellen zur Verfügung.
Funktion einfügen
Merkmaltaste «list ...» drücken.
Funktion
HwLx markieren.
Mit «enter» übernehmen.
Zieleingang, Referenzeingang und Wert eintragen.
«enter» drücken.
Syntax
A =
HwLx(EingNr 1, EingNr 2, Wert)
Weist den Wert von Eingang Nr. 2 zu, wenn Eingang Nr. 1 den angegebenen Wert erreicht.
Beispiel
A =
HwLx(E1,E2,1.5mm)
Der Drehwinkel der Nocke (E2) wird in das Latch übernommen und der Wert wird an
Merkmal A zugewiesen, wenn der Nockenhub (E1) 1.5 mm beträgt.
1
2
1
E1
2
E2
