Software-Setup
Bildschirm konfigurieren: «Anzeige»
112
ND 2100G GAGE-CHEK

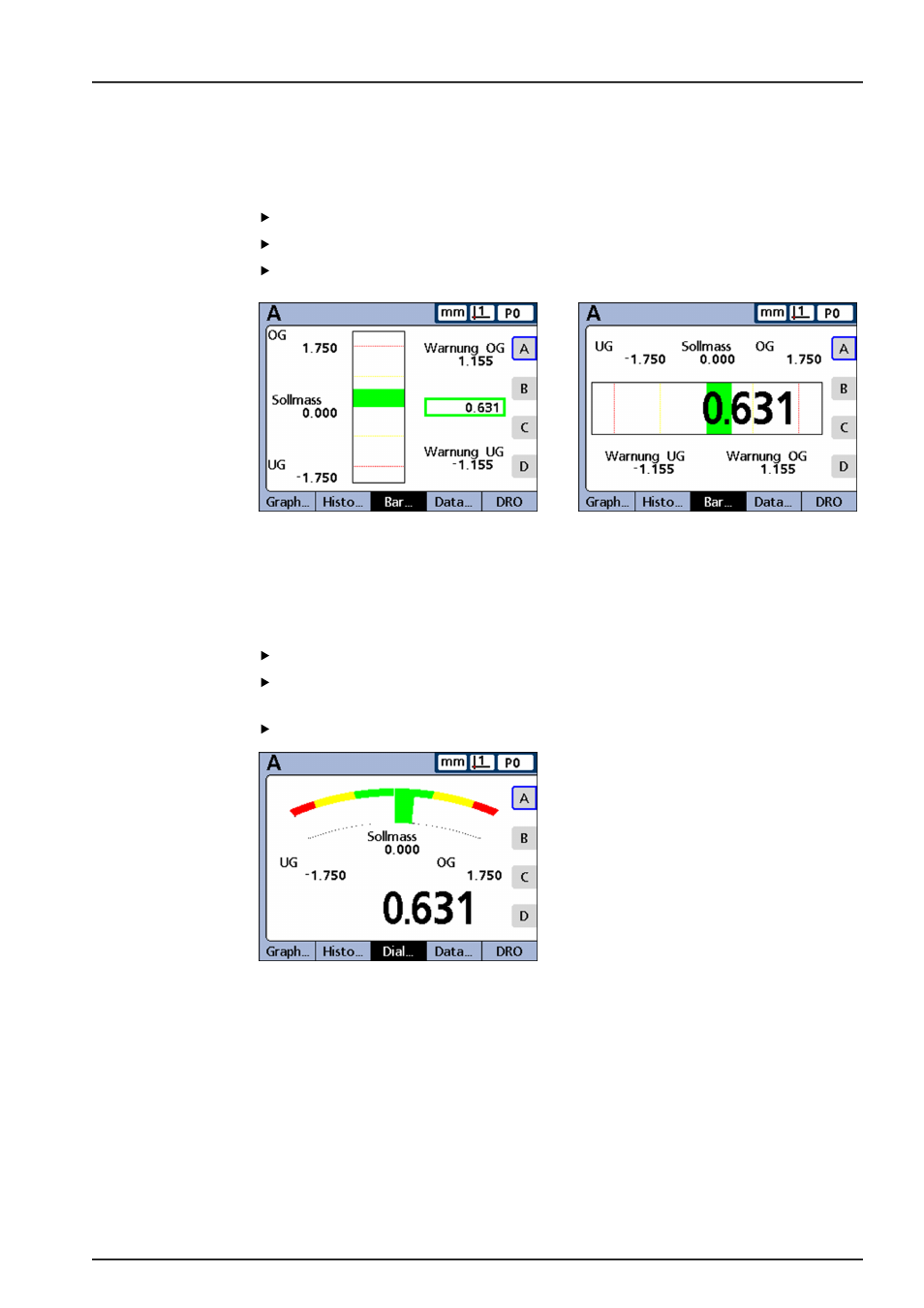

Balken- oder Dialgrafik
Im Feld
Art des Grafen kann gewählt werden, ob die am jeweiligen Eingang
gemessenen Istwerte eines Merkmals als Balken- oder Dialgrafik angezeigt werden
sollen.
Art des Grafen
einstellen
Feld
Art des Grafen markieren.
Softkey «Graph» oder «Dial» drücken.
Mit «enter» bestätigen.
Farben zur Kennzeichnung der Messergebnisse
In den Feldern
Farbe Fehler/Warnung/Gut können verschiedene Farben zugewiesen
werden, die den Status der Messergebnisse in den Anzeigen
DRO, Graph, Daten und
SPC kennzeichnen.
Farben für Fehler/
Warnung/Gut
festlegen
Feld
Farbe Fehler, Farbe Warnung oder Farbe Gut markieren.
Mit Softkey «Rot», «Gelb», «Gruen», «Cyan» oder «Magenta» die gewünschte
Farbe wählen.
Mit «enter» bestätigen.
