Montage
Zusammenbau des Geräts
16 ND 2100G GAGE-CHEK
Befestigen des Geräts mit Standfuß auf einer
Arbeitsfläche oder Maschine (optional)
Mithilfe der Bohrlöcher auf der Unterseite des Standfußes lässt sich das Gerät fest auf
eine Arbeitsunterlage verschrauben.
Die verschraubte Befestigung erlaubt weiterhin ein horizontales Kippen des Geräts in
den Schwenkschlitzen.
Bei einem Gerät mit vormontierter Montageplatte muss zuerst die
Montageplatte demontiert und dann der Standfuß montiert werden. Weitere
Informationen siehe "Montage des Standfußes am Gerät", Seite 15. Der
Standfuß ist als Gerätezubehör erhältlich (ID 382892-02).
Die Demontage der Montageplatte erfolgt sinngemäß in umgekehrter
Reihenfolge wie das Befestigen des Standfußes.

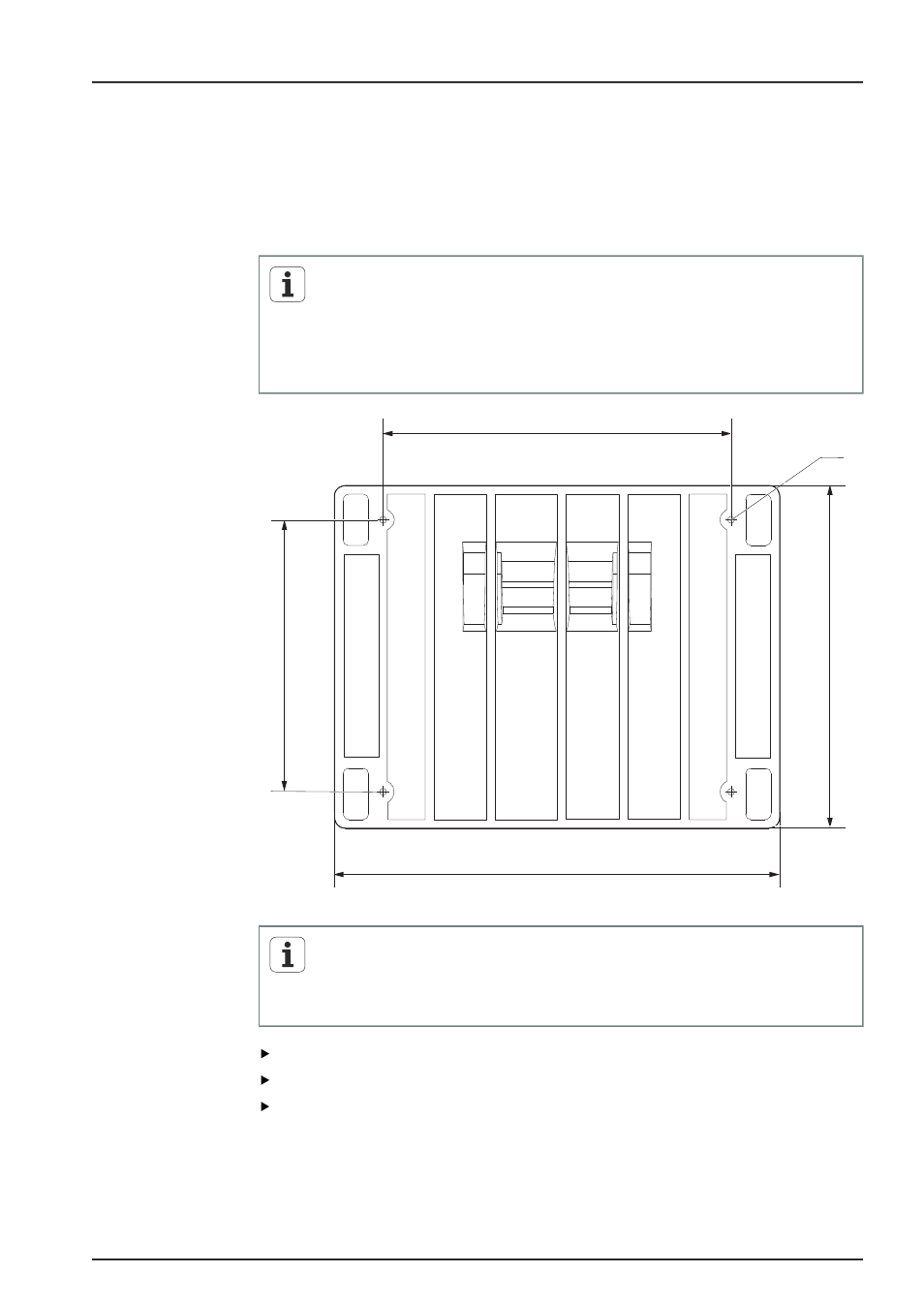

Bemaßungen für
Bohrlöcher
260
158.75
200
203.2
M5
Anforderungen an den
Aufstellort Am Ort der Montage muss die Arbeitsfläche oder Maschine eben und stabil
sein mit ausreichend Platz für Installation und Betrieb.
Die Befestigungsfläche muss zur Verschraubung von der Rückseite der
Befestigungsstelle her zugänglich sein.
Gerät mit Standfuß
auf einer Arbeitsfläche
oder Maschine
befestigen
Vier Bohrlöcher an der gewünschten Befestigungsstelle bohren.
Gerät mit den Bohrungen auf die Bohrlöcher der Befestigungsstelle stellen.
Standfuß mit den vier M5-Schrauben von der Rückseite der Befestigungsstelle her
verschrauben.
