Messen, Prüfen, Ergebnisse ausgeben
Referenzpunkt für die Messung festlegen (Kalibrieren)
236
ND 2100G GAGE-CHEK
Oberes Bereichsende
kalibrieren
Softkey «Set Hi» drücken.
Ggf. mit den Pfeiltasten denselben Eingang wie im vorausgehenden Schritt
markieren.
Den an diesem Eingang angeschlossenen Messgeber an der Referenzoberfläche für
das obere Ende des Messbereichs positionieren.
Referenzwert für das obere Bereichsende mit den Zifferntasten in der Spalte
Wert
setzen des entsprechenden Eingangs eingeben.
Mit «enter» bestätigen.
Mit Softkey «Ja» die Kalibrierung des Werts
Hi für den Eingang bestätigen.

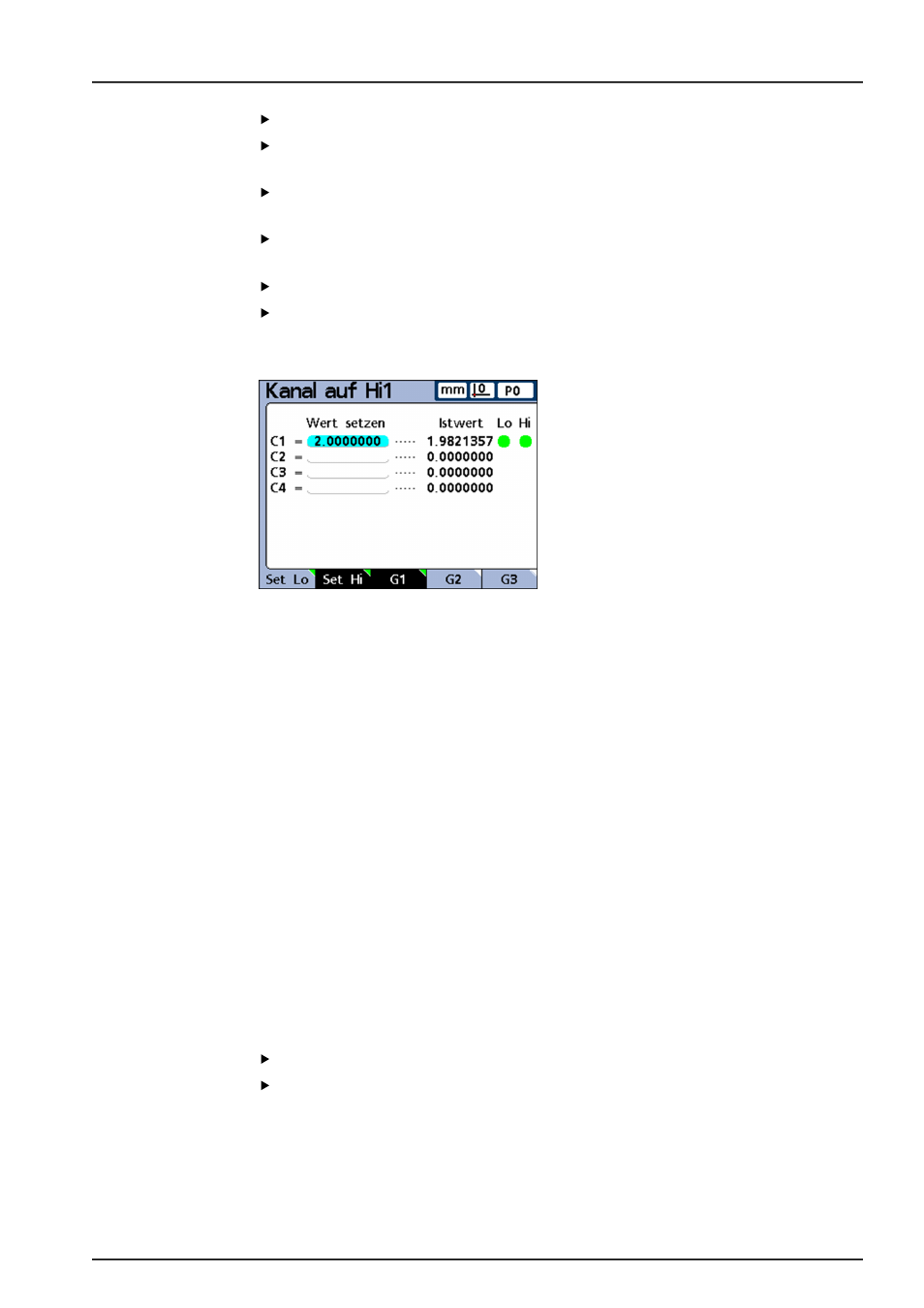

Das obere Ende des Messbereichs ist nun für diesen Eingang kalibriert. Es erscheint
rechts neben dem Istwert des Eingangs ein grüner Punkt in der Spalte
Hi.
9.2.3
Merkmalspezifischen Referenzpunkt (Preset) temporär setzen
Das Setzen eines temporären Referenzpunkts für ein Merkmal ist sinnvoll, wenn
schnelle Punkt-zu-Punkt-Messungen durchgeführt werden sollen.
Der temporäre Referenzpunkt ist dabei nur für das entsprechende Merkmal – und nur
für das aktuelle Teil – wirksam.
Wenn beispielsweise ein temporärer Referenzpunkt für Merkmal A und Teil Nr. 0
gesetzt wird, gilt dieser für keine anderen Merkmale. Er gilt auch für keine anderen
Teile, in denen evtl. ebenfalls ein Merkmal A vorhanden ist.
Temporäre, merkmalspezifische Referenzpunkte können sowohl bei Messgeräten als
auch bei Messgebern gesetzt werden. Da nur ein einzelner Punkt als Referenzpunkt
verwendet wird, bleibt die Messgeber-Auflösung unverändert.
Diese merkmalspezifischen Referenzpunkte können auf Null gesetzt oder auf
bestimmte Preset-Werte eingestellt werden.
Merkmalspezifischen Referenzpunkt nullen
Mit der Funktion «Bezug/Nullen» können Merkmale jederzeit auf Null gesetzt werden.
Ein mit dieser Funktion gesetzter Nullpunkt gilt als temporärer Nullpunkt, da er den
inkrementalen Bezugspunkt D1 verwendet und keine Auswirkungen auf den absoluten
Bezugspunkt D0 hat.
Merkmal auf Null
setzen
Softkeys «Menue/Bezug» drücken.
Softkey «Nullen» drücken.
Die Softkeyleiste ändert sich und zeigt nun die Funktionen zum Nullen einzelner
verfügbarer oder aller Merkmale an.
Falls die Anzahl der definierten Merkmale die Anzahl der Softkeys des Geräts
überschreitet:
