Individuelle Programmierung
Funktionen im Menü «list ...»
ND 2100G GAGE-CHEK
223
Scan-Vorgang
Alle Werte der
Eingänge werden
gescannt und
zwischengespeichert.
Der Scan-Vorgang
wird abgebrochen,
wenn ein Timeout
abläuft, bevor
die angegebene
Scan-Tiefe erfasst
wurde. Vor der
Verwendung der
Funktion
Scan muss
ein dynamisches
Reset mit
drst bzw.
Rst Dyn ausgeführt
werden.
Abspielen
Datensätze
gescannter
Eingänge
werden
in der
Ansicht
DRO
abgespielt.
Dabei wird
bei jedem
Datensatz
ein Abspiel-
Ereignis
generiert.

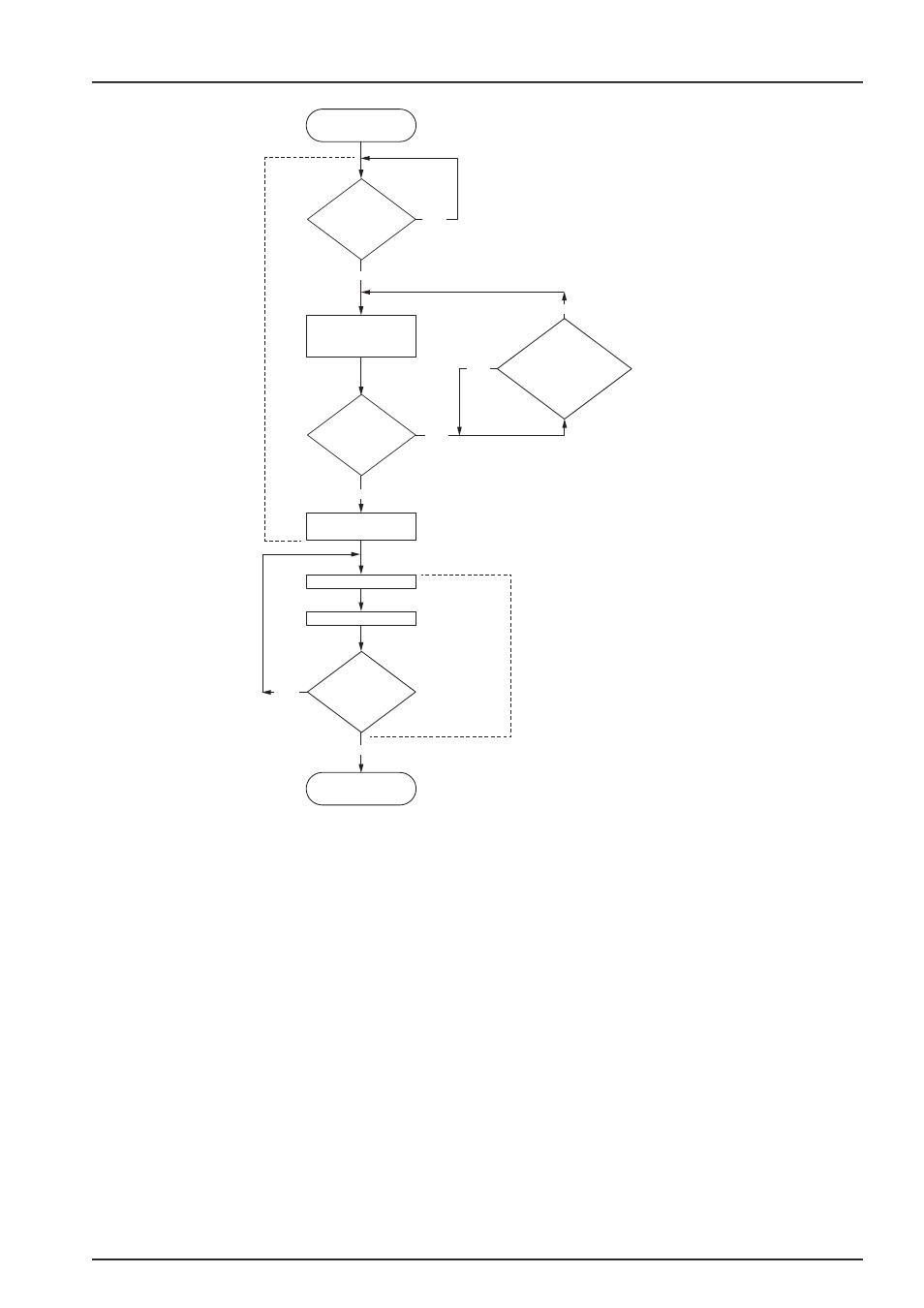

Scan-Funktion
Hat Wert
Referenzeingang den
Startwert erreicht?
Werte aller Eingänge
scannen und
zwischenspeichern
Anzahl Scans = Tiefe
Scannen der Eingänge
stoppen
1 Datensatz abspielen
Alle Datensätze
abspielen?
ENDE Scan-Funktion
Abspiel-Ereignis generieren
Bewegt sich Wert
Referenzeingang in
gleiche Richtung zum
nächsten Inkrement?
NEIN
NEIN
NEIN
NEIN
JA
JA
JA
JA
Jedesmal, wenn der Wert des Referenzeingangs sich um das eingegebene
Inkrement (inc) erhöht bzw. verringert, wird ein neuer Scan aller Eingänge erfasst und
zwischengespeichert. Die Eingänge werden in dieser Weise bei jedem Inkrement
erneut gescannt, bis die angegebene Scan-Tiefe (dp) erfasst wurde.
Die zwischen den Inkrementen liegenden Werte des Referenzeingangs sind für den
Prozess irrelevant, solange die Werte die Inkremente in immer der gleichen Richtung
durchlaufen.
Der Scan-Vorgang wird abgebrochen, wenn das Timeout (to) abläuft, bevor die
angegebene Scan-Tiefe erfasst wurde.
Sofort nach Erreichen der angegebenen Scan-Tiefe werden die Daten der Eingänge
abgespielt und in der aufgenommenen Reihenfolge in der Ansicht
DRO angezeigt.
Bei jedem abgespielten Datensatz wird ein Abspiel-Ereignis generiert. Dieses kann
in Verbindung mit der Funktion
OnEvent dazu genutzt werden, die gescannten Daten
in die Datenbank einzutragen, in Formeln zu integrieren oder an einen Computer zu
senden.
