Allgemeine Bedienung
Ansicht
DRO
42
ND 2100G GAGE-CHEK

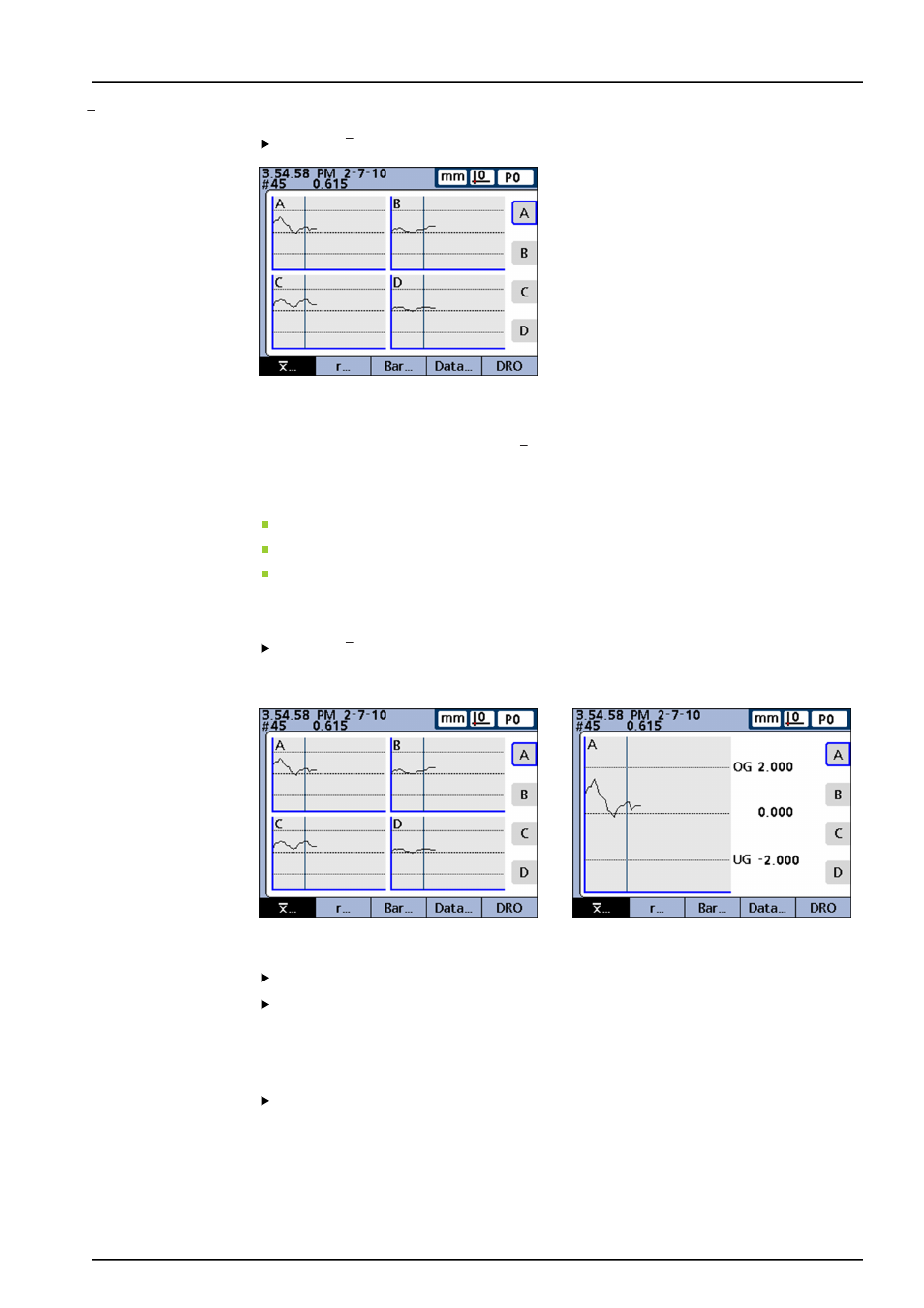

x-Karten
Um x-Karten der Merkmale anzuzeigen:
Softkey «x» drücken.
Anstelle des zuvor beschriebenen Kurvendiagramms wird die Ansicht für die Merkmale
angezeigt.
In dieser Ansicht wird der Mittelwert (x) der einzelnen Stichproben für bis zu
16 Merkmale jeweils als Kurvendiagramm dargestellt.
Oben links am Bildschirm befinden sich folgende Informationen:
Datum und Uhrzeit, wann der einzelne Wert gespeichert wurde
die Sample ID-Nr. für das Merkmal und der dazugehörige Datenwert
bei Anzeige eines einzelnen Merkmals außerdem der Sollwert und die Grenzwerte
Um die Anzahl der am Bildschirm angezeigten Kurvendiagramme zwischen einem und
mehreren Diagrammen umzuschalten:
Softkey «x» drücken.
Die Anzeige wechselt zwischen der Darstellung von einem und mehreren Diagrammen:
Um das gewünschte Merkmal einzeln anzuzeigen:
Entsprechende Merkmaltaste drücken.
Wenn die gespeicherte Datenmenge die Größe des Bildschirms überschreitet, dann
mit den Pfeiltasten durch die Kurvendiagramme navigieren.
Die einzelnen erfassten Werte lassen sich gezielt über eine vertikale Linie im
Kurvendiagramm auswählen:
Vertikale Linie mit den Pfeiltasten «nach links» bzw. «nach rechts» verschieben.
