8.5.11 Messungen automatisieren: Funktion trip
Verwendung Mit der Funktion
trip kann der Dateneingabeprozess (Speichervorgang) automatisiert
werden. Berechnungen aus Merkmalformeln werden normalerweise nur mit «enter»
in der Datenbank gespeichert. Der gleiche Effekt kann aber auch mit der Funktion
trip
bewirkt werden. Die Funktion
trip speichert Formelberechnungen automatisch, wenn
bei einer Wertänderung benutzerdefinierte Schwellenwerte überschritten werden.
Mit der Funktion
trip kann der Bediener eine Reihe identischer Messungen
durchführen, indem er Teile nacheinander in eine Messvorrichtung einlegt und danach
wieder entnimmt.
Automatisierte Messungen mit der Funktion
trip können mit dem Hotkey für
die Funktion «Auto» von der Frontplatte aus aktiviert und deaktiviert werden.
Weitere Informationen zu Hotkeys siehe "Hotkeys konfigurieren: Hot Keys",
Seite 127.
Die Funktion
trip wird gesetzt und getriggert, wenn ein Wert die entsprechenden
definierten Schwellenwerte überschreitet. Die Funktion
trip kann auch eine Wartezeit
enthalten, um Störeinflüsse und Einschwingvorgänge der Hardware auszuschließen.

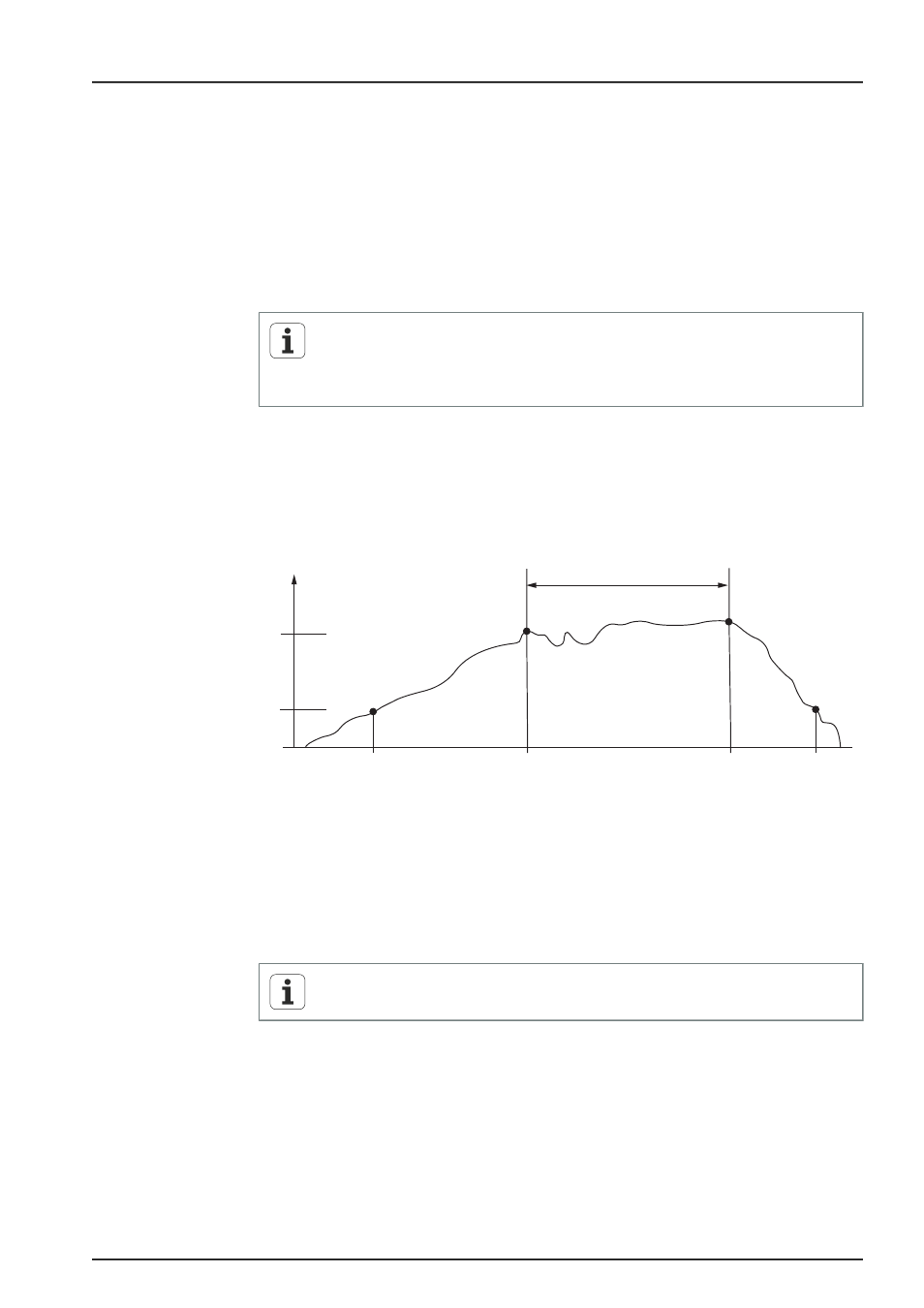

Das folgende Diagramm zeigt die Schwellenwerte und die Wartezeit der Funktion
trip
bei einer positiven Triggerung.
trip-Funktionen können zur positiven wie auch negativen
Triggerung eingesetzt werden. Der Vorgang ist bei beiden im Prinzip identisch,
abgesehen von der Richtung und der Polarität des Eingangs.
1
7
6 5 4 3
2
1 Triggerschwelle
2 Wartezeit
3 Funktion zurückgesetzt
4 Messung eingegeben
5 Funktion getriggert
6 Funktion setzen
7 Setzschwelle
Die Wartezeit für die Funktion
trip kann auf 0 gesetzt werden, wenn keine
Probleme durch Einschwingen der Hardware auftreten.
Nach Eingabe eines Werts durch die Funktion
trip muss diese zum Neustart der
Triggerfunktion zurückgesetzt werden. Dies geschieht, wenn der beobachtete Wert
sich in die entgegengesetzte Richtung bewegt und die im Diagramm dargestellte
Setzschwelle wieder unterschreitet.
Die Funktion
trip kann für sich allein verwendet werden, sie kann aber auch in den
Funktionen
if oder case als logisches Ergebnis der Erfüllung bzw. Nichterfüllung einer
Bedingung oder in einem Schritt der Funktion
Sequenz enthalten sein.
