Programmierbeispiele 3.11
3
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
101

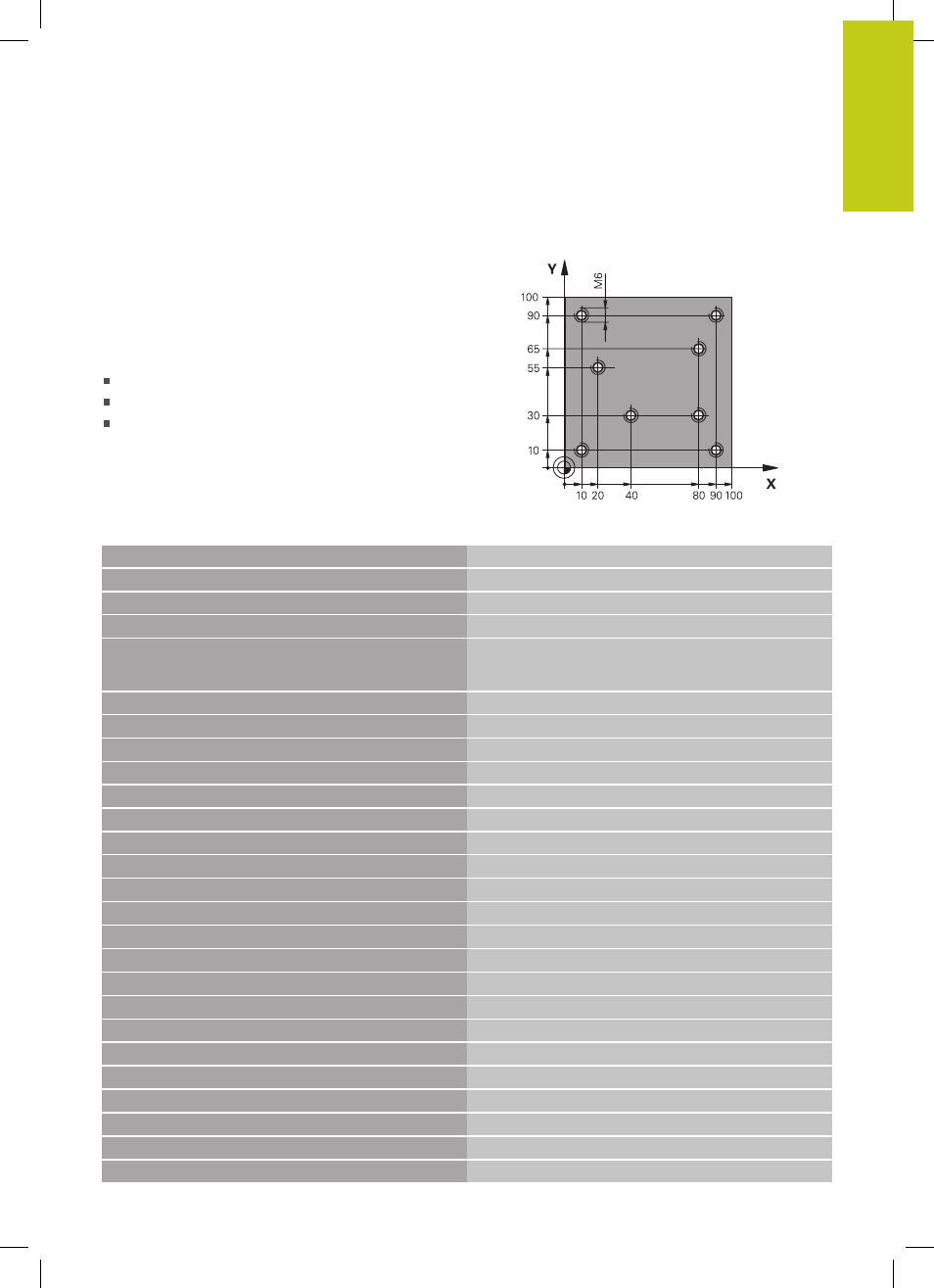

Beispiel: Bohrzyklen in Verbindung mit PATTERN
DEF verwenden
Die Bohrungskoordinaten sind in der Musterdefintion
PATTERN DEF POS gespeichert und werden von der
TNC mit CYCL CALL PAT gerufen.
Die Werkzeug-Radien sind so gewählt, dass alle
Arbeitsschritte in der Testgrafik zu sehen sind.
Programm-Ablauf
Zentrieren (Werkzeug-Radius 4)
Bohren (Werkzeug-Radius 2,4)
Gewindebohren (Werkzeug-Radius 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Werkzeug-Aufruf Zentrierer (Radius 4)
4 L Z+10 R0 F5000 Werkzeug auf sichere Höhe fahren (F mit Wert
programmieren), die TNC positioniert nach jedem Zyklus auf
die sichere Höhe
5 PATTERN DEF
Alle Bohrpositionen im Punktemuster definieren
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
6 CYCL DEF 240 ZENTRIEREN
Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q343=0 ;AUSWAHL DURCHM/TIEFE
Q201=-2 ;TIEFE
Q344=-10 ;DURCHMESSER
Q206=150 ;F TIEFENZUST.
Q211=0 ;VERWEILZEIT UNTEN
Q203=+0 ;KOOR. OBERFL.
Q204=50 ;2. SICHERHEITS-ABST.
7 CYCL CALL PAT F5000 M13 Zyklus-Aufruf in Verbindung mit Punktemuster
8 L Z+100 R0 FMAX
Werkzeug freifahren, Werkzeug-Wechsel
9 TOOL CALL 2 Z S5000
Werkzeug-Aufruf Bohrer (Radius 2,4)
