Programmierbeispiele 7.12
7
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
217

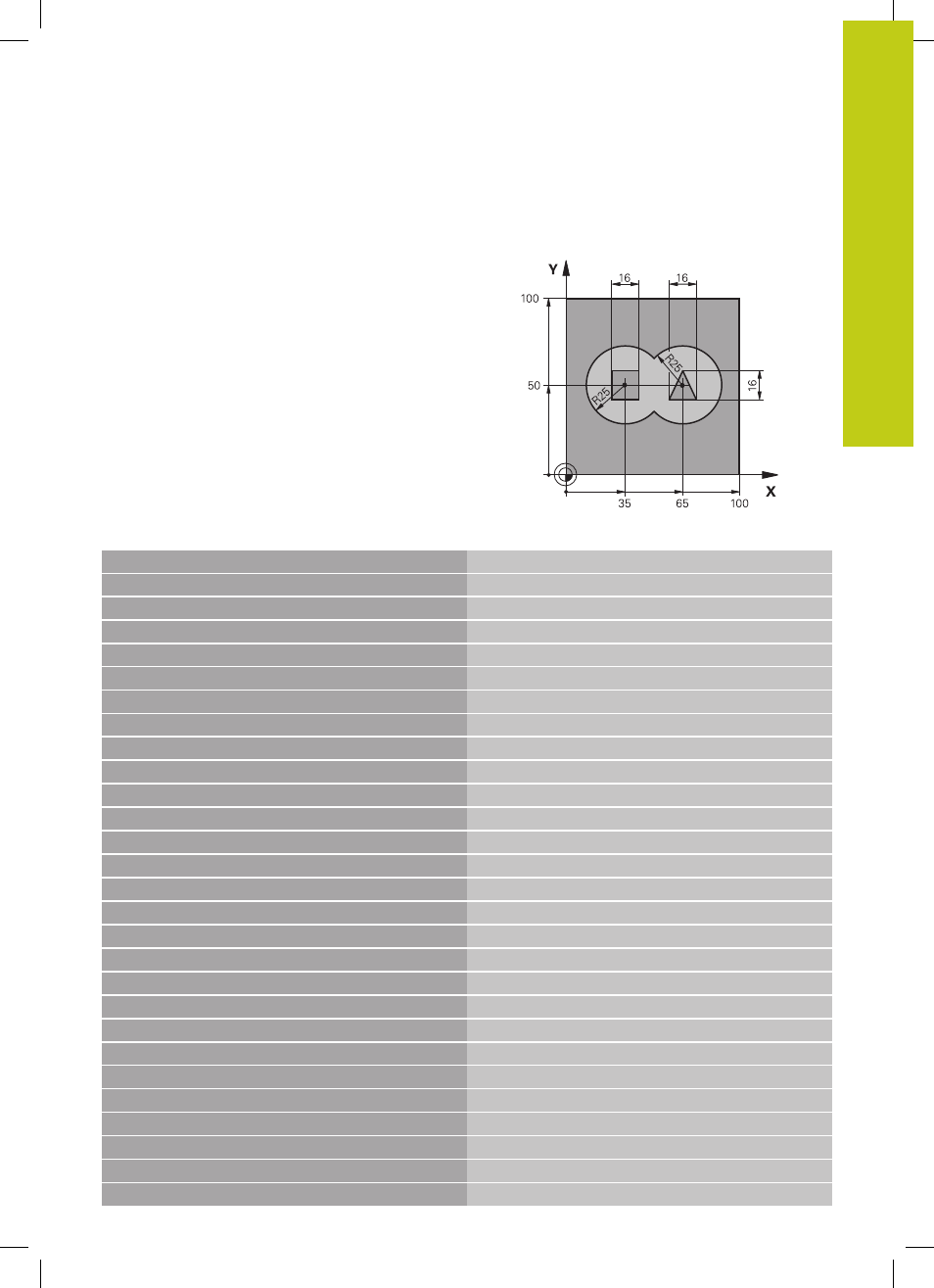

Beispiel: Überlagerte Konturen vorbohren,
schruppen, schlichten
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500
Werkzeug-Aufruf Bohrer, Durchmesser 12
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 CYCL DEF 14.0 KONTUR Kontur-Unterprogramme festlegen
6 CYCL DEF 14.1 KONTURLABEL 1/2/3/4
7 CYCL DEF 20 KONTUR-DATEN
Allgemeine Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0.5 ;AUFMASS SEITE
Q4=+0.5 ;AUFMASS TIEFE
Q5=+0 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+100 ;SICHERE HOEHE
Q8=0.1 ;RUNDUNGSRADIUS
Q9=-1 ;DREHSINN
8 CYCL DEF 21 VORBOHREN
Zyklus-Definition Vorbohren
Q10=5 ;ZUSTELL-TIEFE
Q11=250 ;VORSCHUB TIEFENZ.
Q13=2 ;AUSRAEUM-WERKZEUG
9 CYCL CALL M3
Zyklus-Aufruf Vorbohren
10 L +250 R0 FMAX M6
Werkzeug-Wechsel
11 TOOL CALL 2 Z S3000 Werkzeug-Aufruf Schruppen/Schlichten, Durchmesser 12
12 CYCL DEF 22 RAEUMEN Zyklus-Definition Räumen
Q10=5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
