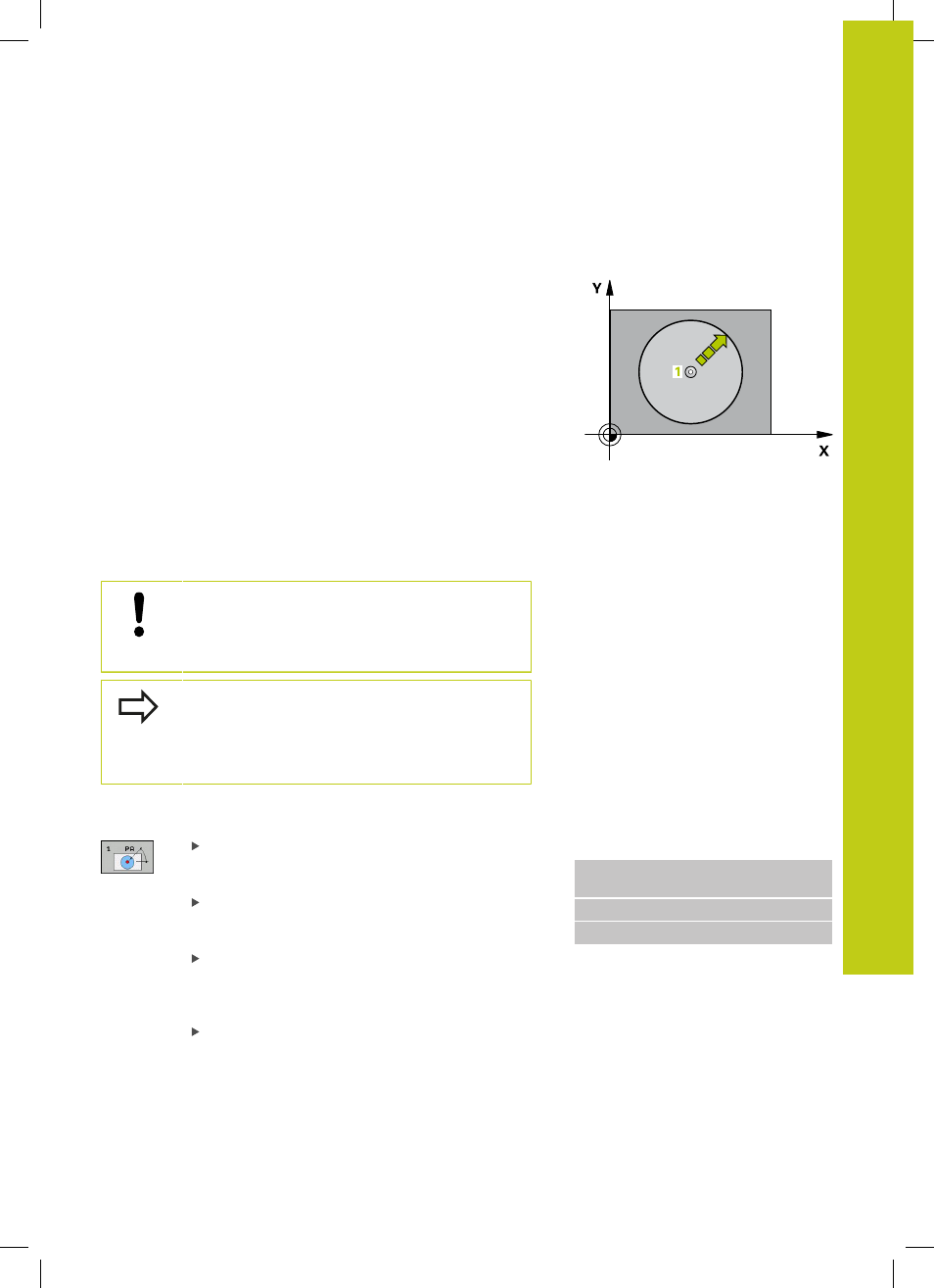

16.3 BEZUGSEBENE Polar (Zyklus 1)
Zyklusablauf
Der Tastsystem-Zyklus 1 ermittelt in einer beliebigen Antast-
Richtung eine beliebige Position am Werkstück.
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub
(Wert aus Spalte
FMAX) die im Zyklus programmierte
Vorposition 1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub (Spalte
F) durch. Beim Antastvorgang verfährt
die TNC gleichzeitig in 2 Achsen (abhängig vom Antast-Winkel)
Die Antast-Richtung ist über Polarwinkel im Zyklus festzulegen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs. Die Koordinaten
der Position, an der sich das Tastsystem zum Zeitpunkt des
Schaltsignals befindet, speichert die TNC in den Parametern
Q115 bis Q119.
Beim Programmieren beachten!
Achtung Kollisionsgefahr!
Tastsystem so vorpositionieren, dass eine Kollision
beim Anfahren der programmierten Vorposition
vermieden wird.
Die im Zyklus definierte Antast-Achse legt die
Tastebene fest:
Antast-Achse X: X/Y-Ebene
Antast-Achse Y: Y/Z-Ebene
Antast-Achse Z: Z/X-Ebene
Zyklusparameter
Antast-Achse: Antast-Achse mit Achswahl-Taste
oder über die ASCII-Tastatur eingeben. Mit Taste
ENT bestätigen. Eingabebereich X, Y oder Z
Antast-Winkel: Winkel bezogen auf die Antast-
Achse, in der das Tastsystem verfahren soll.
Eingabebereich -180,0000 bis 180,0000
Positions-Sollwert: Über die Achswahl-Tasten
oder über die ASCII-Tastatur alle Koordinaten für
das Vorpositionieren des Tastsystems eingeben.
Eingabebereich -99999,9999 bis 99999,9999
Eingabe abschließen: Taste
ENT drücken
NC-Sätze
67 TCH PROBE 1.0 BEZUGSEBENE
POLAR
68 TCH PROBE 1.1 X WINKEL: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
