Bearbeitungszyklen: Bohren

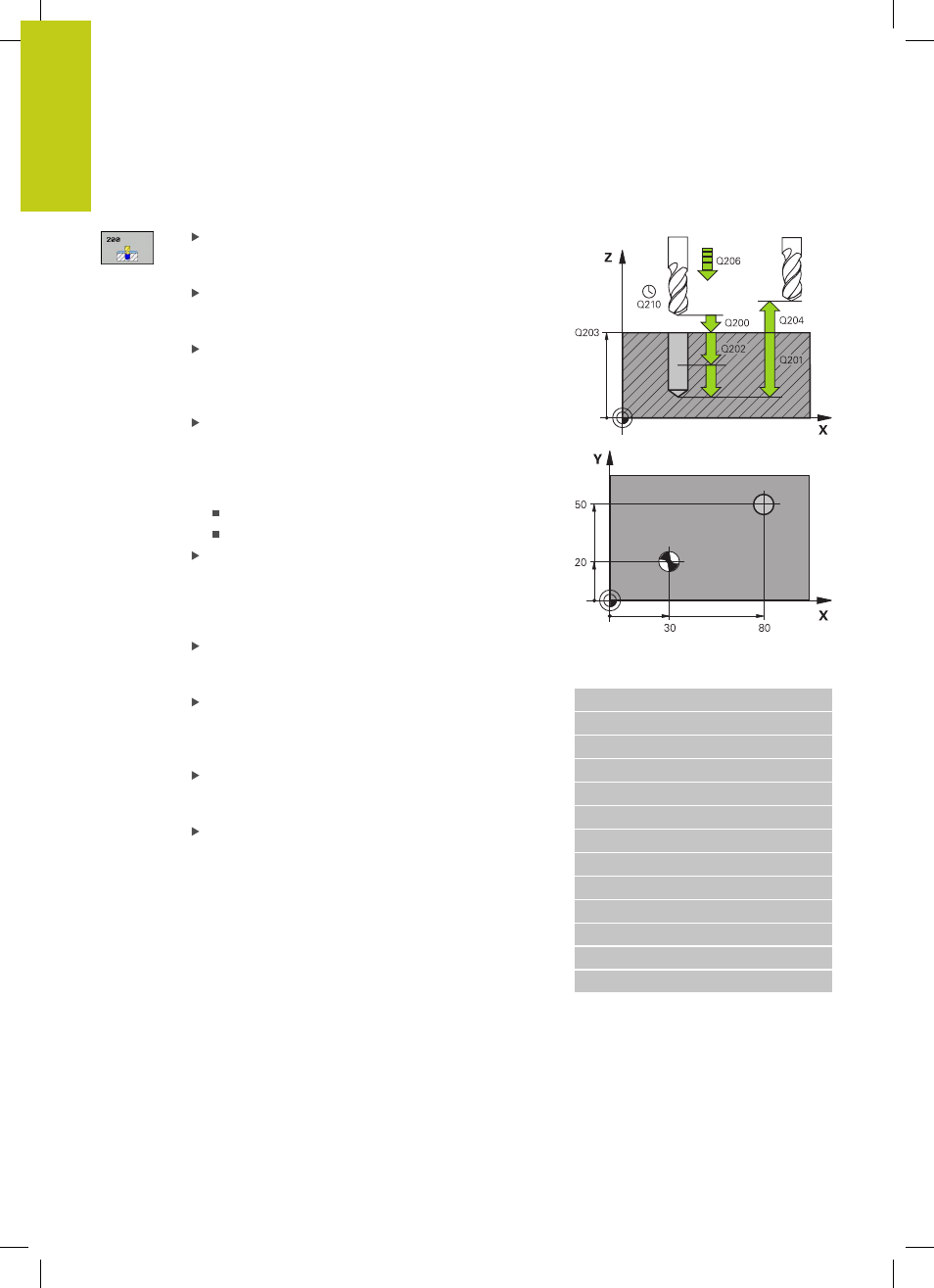

3.3 BOHREN (Zyklus 200)
3
78
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche; Wert
positiv eingeben. Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Bohren in mm/min. Eingabebereich 0 bis 99999,999
alternativ
FAUTO, FU
Zustell-Tiefe Q202 (inkremental): Maß, um
welches das Werkzeug jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt
in einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Verweilzeit oben Q210: Zeit in Sekunden, die das
Werkzeug auf dem Sicherheits-Abstand verweilt,
nachdem es die TNC zum Entspanen aus der
Bohrung herausgefahren hat. Eingabebereich 0 bis
3600,0000
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Verweilzeit unten Q211: Zeit in Sekunden,
die das Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
Bezug Tiefe Q395: Auswahl, ob sich die
eingegebene Tiefe auf die Werkzeugspitze oder
auf den zylindrischen Teil des Werkzeugs bezieht.
Wenn die TNC die Tiefe auf den zylindrischen Teil
des Werkzeugs beziehen soll, müssen Sie den
Spitzenwinkel des Werkzeugs in der Spalte T-ANGLE
der Werkzeug-Tabelle TOOL.T definieren.
0 = Tiefe bezogen auf die Werkzeugspitze
1 = Tiefe bezogen auf den zylindrischen Teil des
Werkzeugs
NC-Sätze
11 CYCL DEF 200 BOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
Q211=0.1 ;VERWEILZEIT UNTEN
Q395=0 ;BEZUG TIEFE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
