HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Handbuch (Seite 107)

GEWINDEBOHREN mit Ausgleichsfutter (Zyklus 206, DIN/ISO:
G206)
4.2
4
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
107

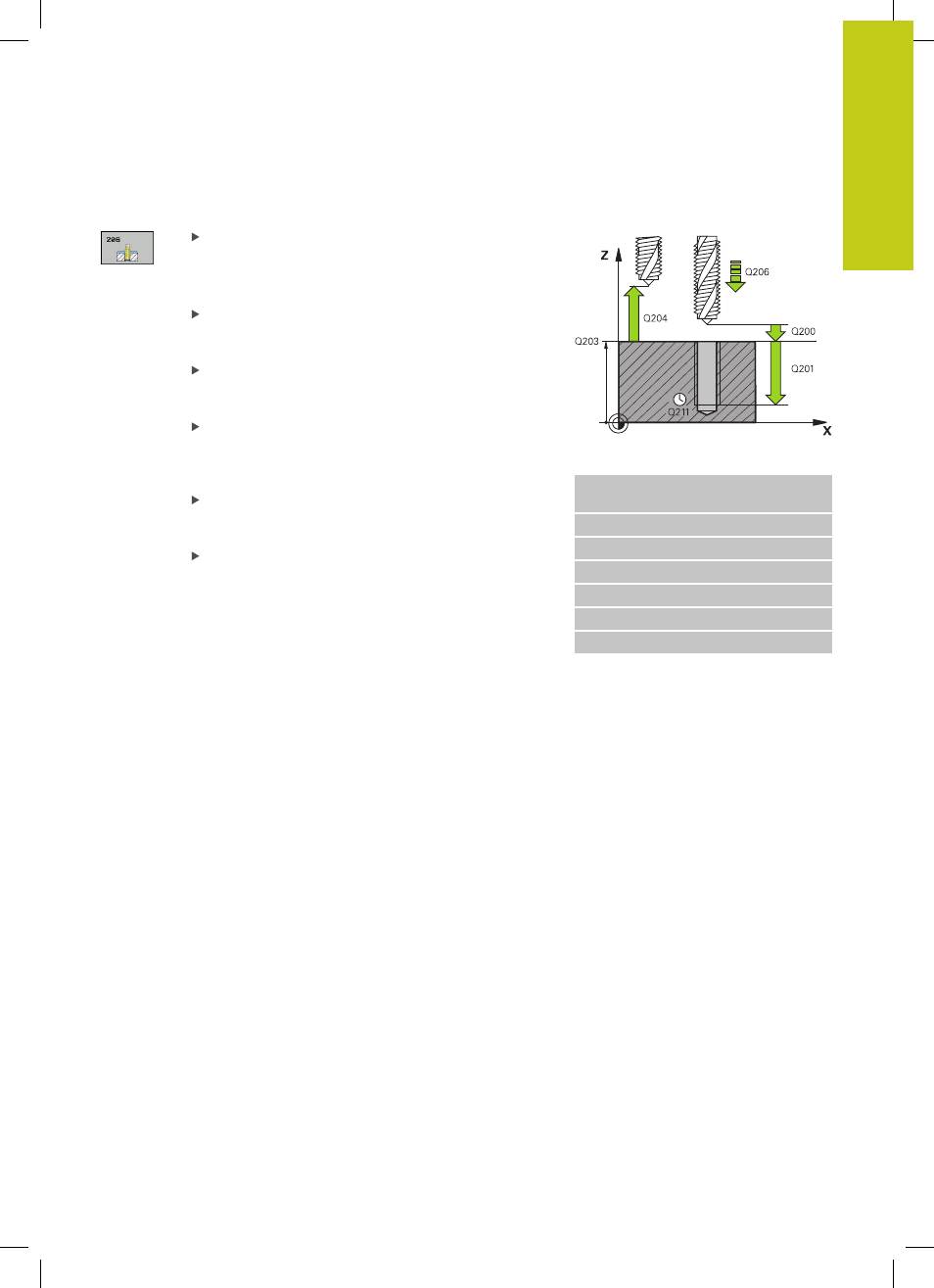

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Richtwert: 4x Gewindesteigung.
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Vorschub F Q206: Verfahrgeschwindigkeit des
Werkzeugs beim Gewindebohren. Eingabebereich 0
bis 99999,999 alternativ
FAUTO
Verweilzeit unten Q211: Wert zwischen 0
und 0,5 Sekunden eingeben, um ein Verkeilen
des Werkzeugs beim Rückzug zu vermeiden.
Eingabebereich 0 bis 3600,0000
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
NC-Sätze
25 CYCL DEF 206 GEWINDEBOHREN
NEU
Q200=2
;SICHERHEITS-ABST.
Q201=-20 ;GEWINDETIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q211=0.25 ;VERWEILZEIT UNTEN
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Vorschub ermitteln: F = S x p
F: Vorschub mm/min)
S: Spindel-Drehzahl (U/min)
p: Gewindesteigung (mm)
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindebohrens die externe Stopp-
Taste drücken, zeigt die TNC einen Softkey an, mit dem Sie das
Werkzeug freifahren können.
