Bearbeitungszyklen: Zylindermantel
8.5 ZYLINDER-MANTEL (Zyklus 39, DIN/ISO: G139, Software-Option 1)
8
232
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
8.5 ZYLINDER-MANTEL (Zyklus 39,
DIN/ISO: G139, Software-Option 1)
Zyklusablauf

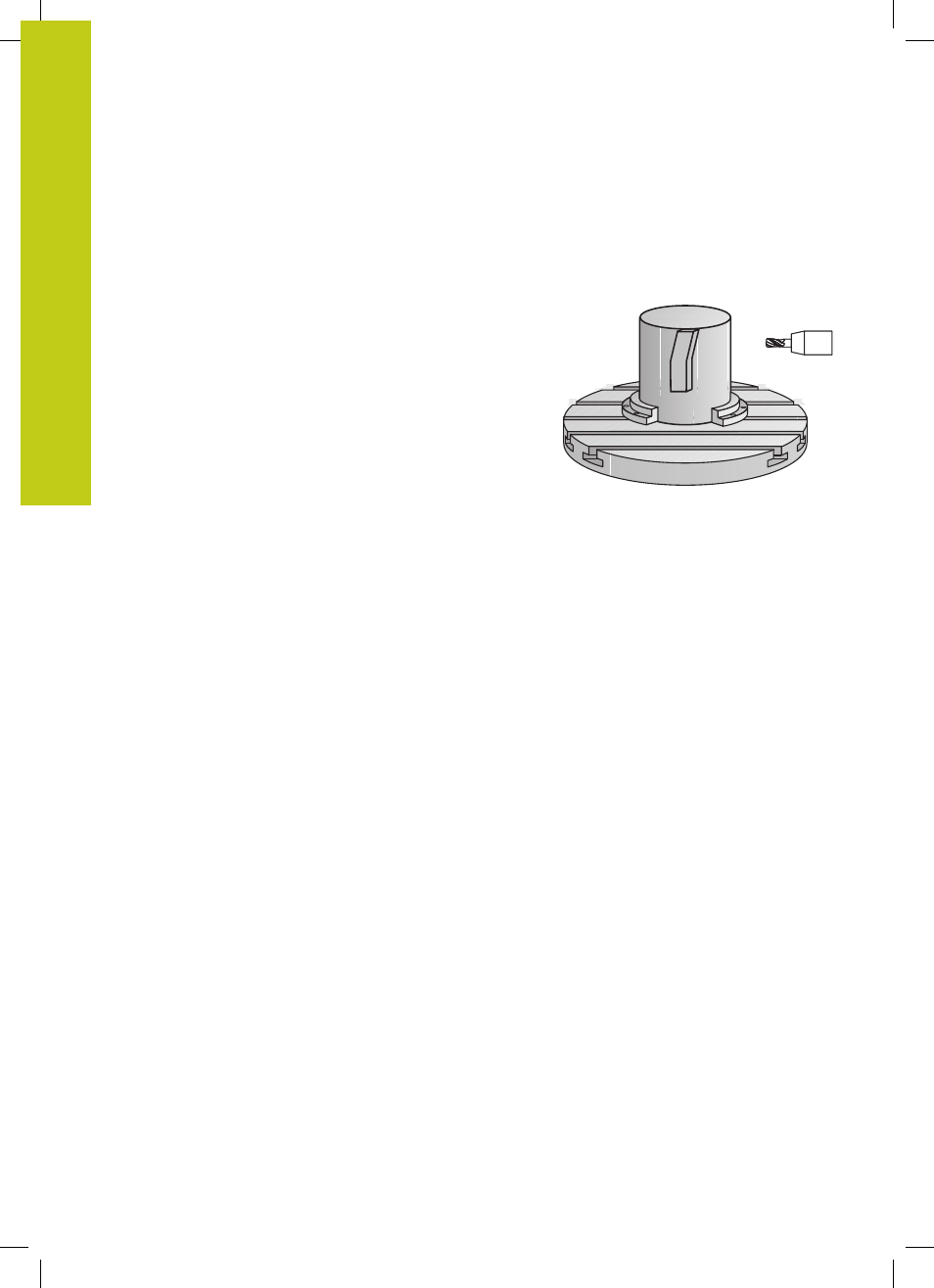

Mit diesem Zyklus können Sie eine Kontur auf dem Mantel eines
Zylinders herstellen. Die Kontur definieren Sie dafür auf der
Abwicklung eines Zylinders. Die TNC stellt das Werkzeug bei
diesem Zyklus so an, dass die Wand der gefrästen Kontur bei
aktiver Radiuskorrektur parallel zur Zylinderachse verläuft.
Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über
Zyklus 14 (KONTUR) festlegen.
Im Unterprogramm beschreiben Sie die Kontur immer mit den
Koordinaten X und Y, unabhängig davon welche Drehachsen an
Ihrer Maschine vorhanden sind. Die Konturbeschreibung ist somit
unabhängig von Ihrer Maschinenkonfiguration. Als Bahnfunktionen
stehen
L, CHF, CR, RND und
CT zur Verfügung.
Im Gegensatz zu den Zyklen 28 und 29 definieren Sie im Kontur-
Unterprogramm die tatsächlich herzustellende Kontur.
1 Die TNC positioniert das Werkzeug über den Startpunkt
der Bearbeitung. Den Startpunkt legt die TNC um den
Werkzeug- Durchmesser versetzt neben dem ersten im Kontur-
Unterprogramm definierten Punkt.
2 Anschließend bewegt die TNC das Werkzeug senkrecht auf
die erste Zustelltiefe. Das Anfahrverhalten erfolgt tangential
oder auf einer Geraden mit Fräsvorschub Q12. Ggf. wird
das Schlichtaufmaß Seite berücksichtigt. (Anfahrverhalten
ist abhängig von Parameter ConfigDatum, CfgGeoCycle,
apprDepCylWall)
3 Auf der ersten Zustelltiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der Kontur, bis der definierte
Konturzug vollständig hergestellt ist
4 Danach fährt das Werkzeug tangential von der Stegwand weg
zurück zum Startpunkt der Bearbeitung
5 Die Schritte 2 bis 4 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
6 Abschließend fährt das Werkzeug in der Werkzeug-Achse
zurück auf die sichere Höhe oder auf die zuletzt vor dem Zyklus
programmierte Position (abhängig von Parameter ConfigDatum,
CfgGeoCycle, posAfterContPocket)
