SL-Zyklen mit komplexer Konturformel 9.1
9
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
245

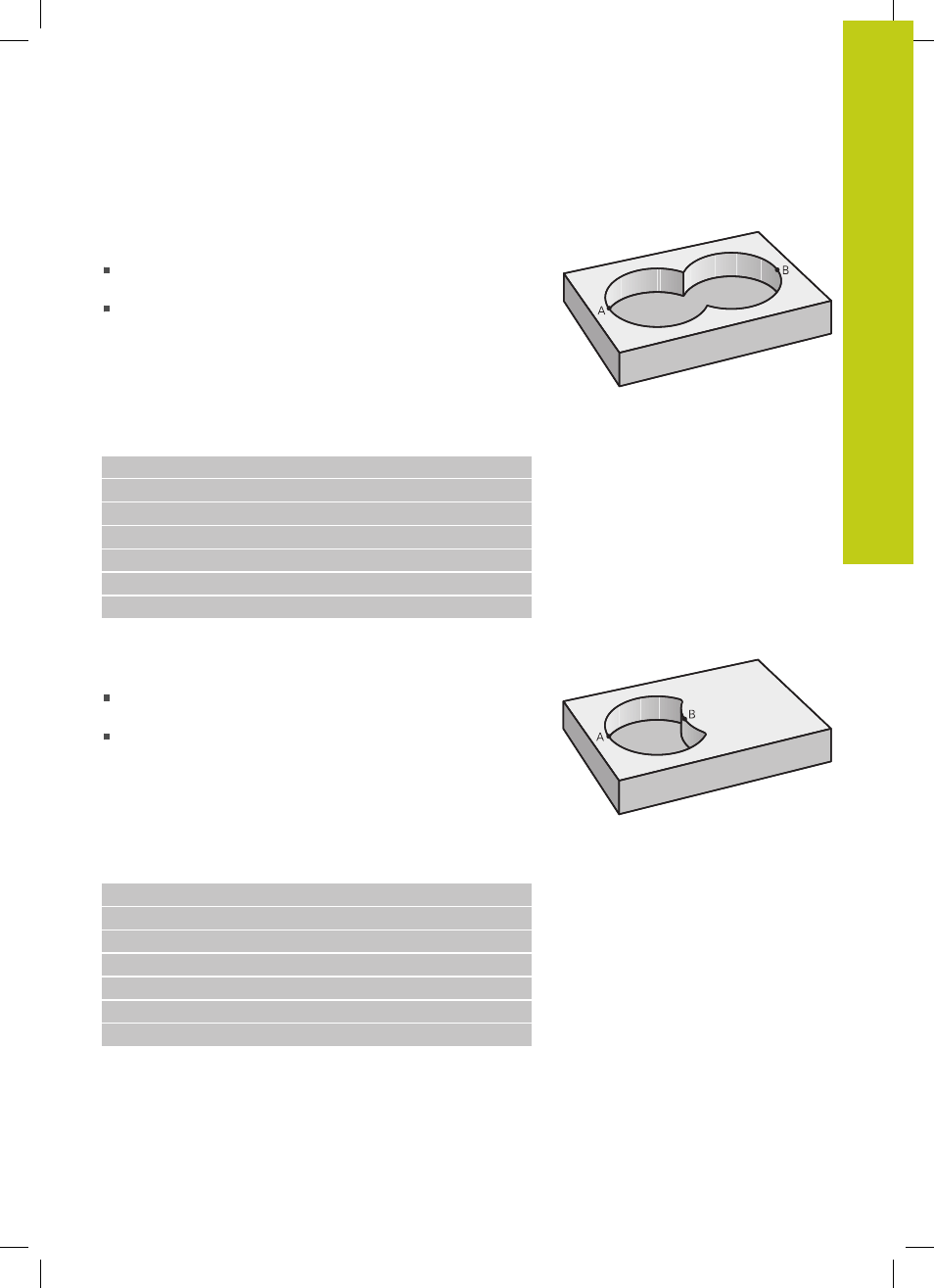

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
In der Konturformel werden die Flächen A und B mit der
Funktion “vereinigt mit“ verrechnet
Konturdefinitions-Programm:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
„Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet
werden:
Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
In der Konturformel wird die Fläche B mit der Funktion ohne von
der Fläche A abgezogen
Konturdefinitions-Programm:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
