12.25 STECHEN AXIAL
(Zyklus 871, DIN/ISO: G871)
Anwendung
Mit diesem Zyklus können Sie rechtwinklige Nuten axial einstechen
(planstechen).
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.

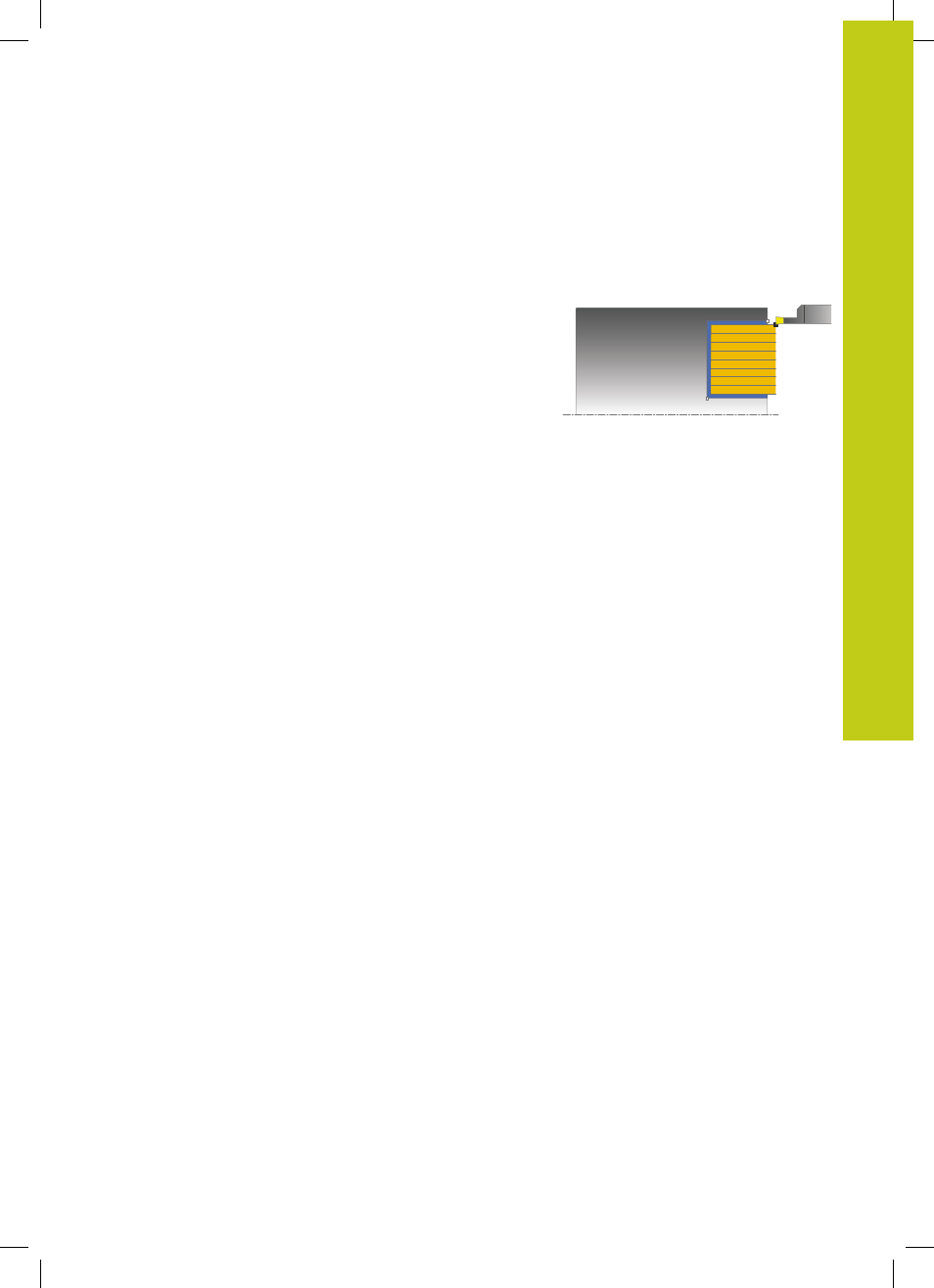

Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Der Zyklus bearbeitet nur den Bereich vom
Zyklus-Startpunkt bis zu dem im Zyklus definierten Endpunkt.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus (Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in radialer Richtung mit dem definierten Vorschub
Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
Zyklusablauf Schlichten
1 Die TNC positioniert das Werkzeug im Eilgang zur ersten
Nutseite.
2 Die TNC schlichtet die Seitenwand der Nut mit dem definierten
Vorschub
Q505.
3 Die TNC schlichtet die halbe Nutbreite mit dem definierten
Vorschub.
4 Die TNC zieht das Werkzeug im Eilgang zurück.
5 Die TNC positioniert das Werkzeug im Eilgang zur zweiten
Nutseite.
6 Die TNC schlichtet die Seitenwand der Nut mit dem definierten
Vorschub
Q505.
7 Die TNC schlichtet die halbe Nutbreite mit dem definierten
Vorschub.
8 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
