Beispiel: Bezugspunkt-Setzen Mitte Kreissegment und Werkstück-
Oberkante
15.14
15
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
523

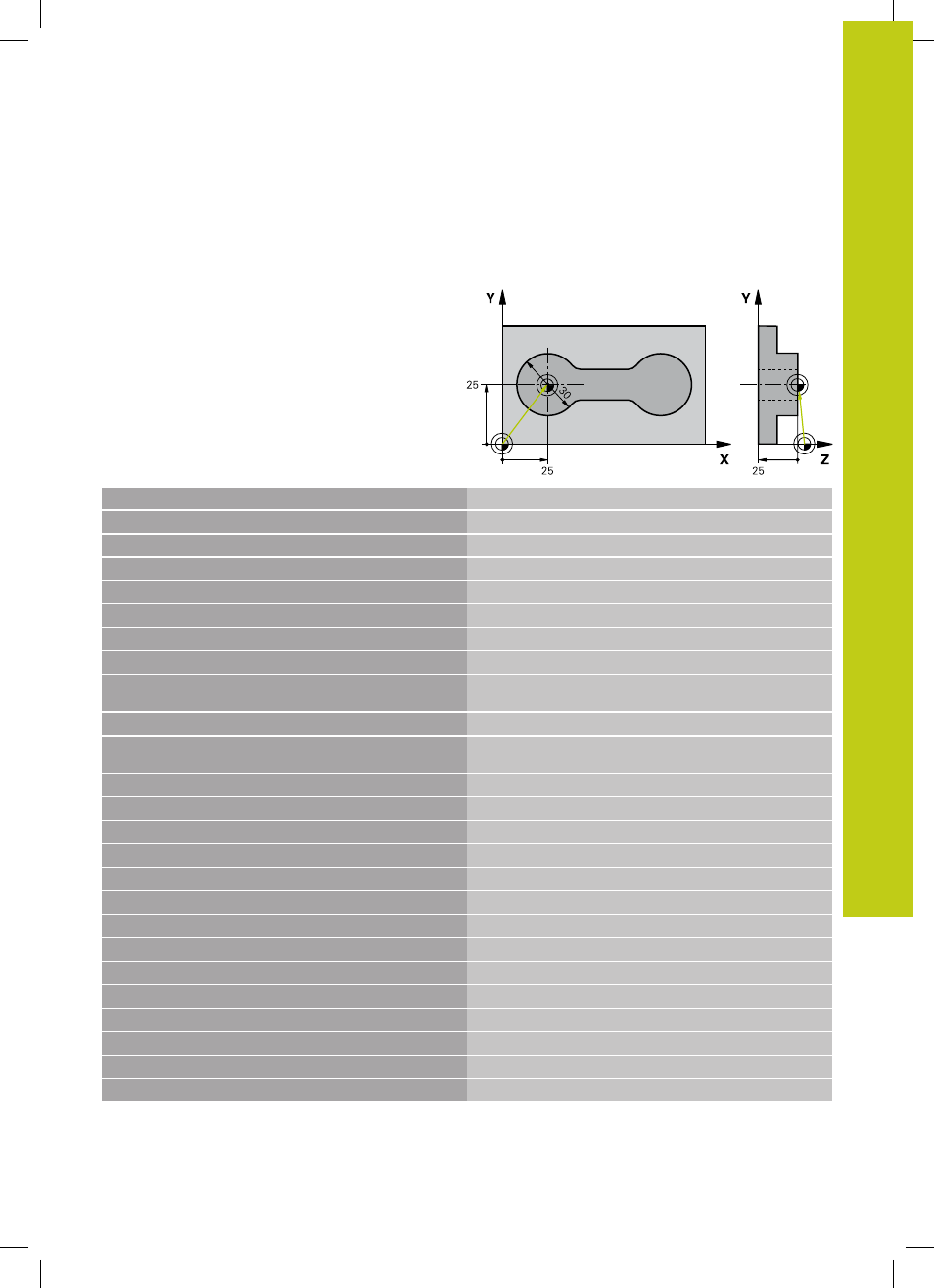

15.14 Beispiel: Bezugspunkt-Setzen Mitte
Kreissegment und Werkstück-
Oberkante
0 BEGIN PGM CYC413 MM
1 TOOL CALL 69 Z
Werkzeug 0 aufrufen zur Festlegung der Tastsystem-Achse
2 TCH PROBE 413 BZPKT KREIS AUSSEN
Q321=+25 ;MITTE 1. ACHSE
Mittelpunkt des Kreises: X-Koordinate
Q322=+25 ;MITTE 2. ACHSE
Mittelpunkt des Kreises: Y-Koordinate
Q262=30 ;SOLL-DURCHMESSER
Durchmesser des Kreises
Q325=+90 ;STARTWINKEL Polarkoordinaten-Winkel für 1. Antastpunkt
Q247=+45 ;WINKELSCHRITT Winkelschritt zur Berechnung der Antastpunkte 2 bis 4
Q261=-5 ;MESSHOEHE Koordinate in der Tastsystem-Achse, auf der die Messung
erfolgt
Q320=2 ;SICHERHEITS-ABST. Sicherheits-Abstand zusätzlich zur Spalte SET_UP
Q260=+10 ;SICHERE HOEHE Höhe, auf der das Tastsystem-Achse ohne Kollision
verfahren kann
Q301=0 ;FAHREN AUF S. HOEHE Zwischen den Messpunkten nicht auf sichere Höhe fahren
Q305=0 ;NR. IN TABELLE Anzeige setzen
Q331=+0 ;BEZUGSPUNKT Anzeige in X auf 0 setzen
Q332=+10 ;BEZUGSPUNKT Anzeige in Y auf 10 setzen
Q303=+0 ;MESSWERT-UEBERGABE Ohne Funktion, da Anzeige gesetzt werden soll
Q381=1 ;ANTASTEN TS-ACHSE Auch Bezugspunkt in der TS-Achse setzen
Q382=+25 ;1. KO. FUER TS-ACHSE X-Koordinate Antastpunkt
Q383=+25 ;2. KO. FUER TS-ACHSE Y-Koordinate Antastpunkt
Q384=+25 ;3. KO. FUER TS-ACHSE Z-Koordinate Antastpunkt
Q333=+0 ;BEZUGSPUNKT Anzeige in Z auf 0 setzen
Q423=4 ;ANZAHL MESSPUNKTE Kreis mit 4 Antastungen vermessen
Q365=0 ;VERFAHRART Zwischen den Messpunkten auf Kreisbahn verfahren
3 CALL PGM 35K47 Bearbeitungsprogramm aufrufen
4 END PGM CYC413 MM
